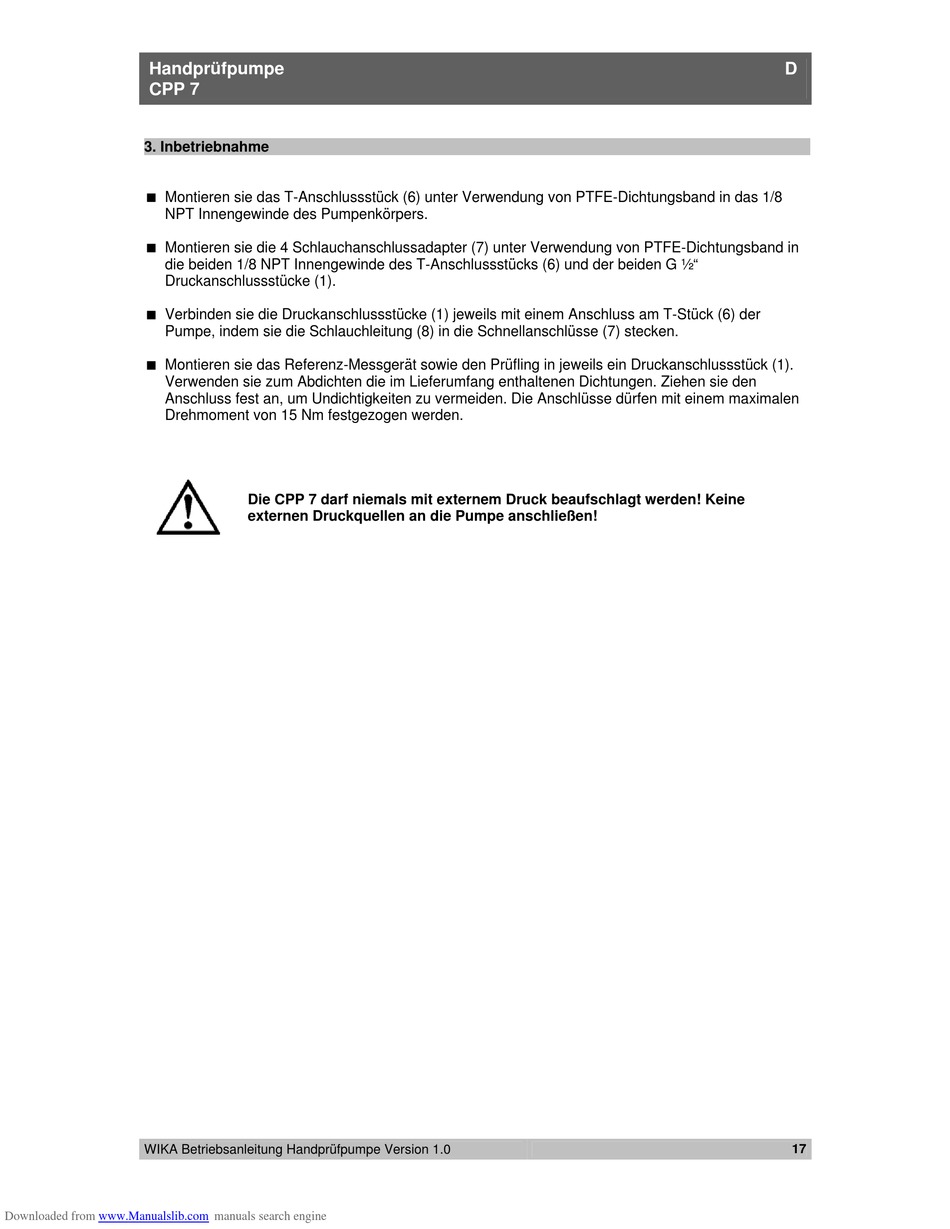

Inbetriebnahme - WIKA CPP 7 Betriebsanleitung

Handprüfpumpe
CPP 7

3. Inbetriebnahme

 Montieren sie das T-Anschlussstück (6) unter Verwendung von PTFE-Dichtungsband in das 1/8
NPT Innengewinde des Pumpenkörpers.
 Montieren sie die 4 Schlauchanschlussadapter (7) unter Verwendung von PTFE-Dichtungsband in
die beiden 1/8 NPT Innengewinde des T-Anschlussstücks (6) und der beiden G ½"
Druckanschlussstücke (1).
 Verbinden sie die Druckanschlussstücke (1) jeweils mit einem Anschluss am T-Stück (6) der
Pumpe, indem sie die Schlauchleitung (8) in die Schnellanschlüsse (7) stecken.
 Montieren sie das Referenz-Messgerät sowie den Prüfling in jeweils ein Druckanschlussstück (1).
Verwenden sie zum Abdichten die im Lieferumfang enthaltenen Dichtungen. Ziehen sie den
Anschluss fest an, um Undichtigkeiten zu vermeiden. Die Anschlüsse dürfen mit einem maximalen
Drehmoment von 15 Nm festgezogen werden.
WIKA Betriebsanleitung Handprüfpumpe Version 1.0
Downloaded from www.Manualslib.com
Die CPP 7 darf niemals mit externem Druck beaufschlagt werden! Keine
externen Druckquellen an die Pumpe anschließen!
manuals search engine
D
.
17
