Handprüfpumpe
CPP 7
1.2 Sicherheitshinweise
2. Produktbeschreibung
Die Handprüfpumpe CPP 7 dient zur Druckerzeugung für die Überprüfung, Justage und Kalibrierung
von mechanischen und elektronischen Druckmessgeräten durch Vergleichsmessungen im
Niederdruckbereich. Diese Druckprüfungen können stationär im Labor, Werkstatt oder vor Ort an der
Messstelle stattfinden.
Schließt man das zu prüfende Druckmessgerät und ein hinreichend genaues Referenz-Messgerät an
der CPP 7 an, so wirkt bei Betätigung der Pumpe auf beide Messgeräte der gleiche Druck. Durch
Vergleich der beiden Messwerte bei beliebigen Druckwerten kann eine Überprüfung der Genauigkeit
bzw. eine Justage des zu prüfenden Druckmessgerätes erfolgen.
Die CPP 7 ist eine pneumatische Handprüfpumpe für Niederdruckbereiche bis 7 bar mit Umschaltung
auf Vakuumerzeugung bis -850 mbar. Die CPP 7 ermöglicht trotz sehr kompakter Abmessungen eine
einfache und exakte Prüfdruckerzeugung. Der maximal erreichbare Druck bzw. Vakuum ist vom
angeschlossenen Prüfvolumen abhängig. Durch die leichtgängige Druckerzeugung und das integrierte
Feinregulierventil lassen sich sehr kleine positive bzw. negative Drücke im mbar-Bereich sicher und
präzise einstellen.
Über ein T-Stück mit Schlauchanschluss können Prüfling und Referenzgerät einfach angeschlossen
werden.
6
7
3
2
4
5
WIKA Betriebsanleitung Handprüfpumpe Version 1.0
Downloaded from
www.Manualslib.com
Lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie die Handprüfpumpe
CPP 7 einsetzen.
Stellen Sie sicher, dass alle Druckanschlüsse korrekt durchgeführt wurden.
manuals search engine
1

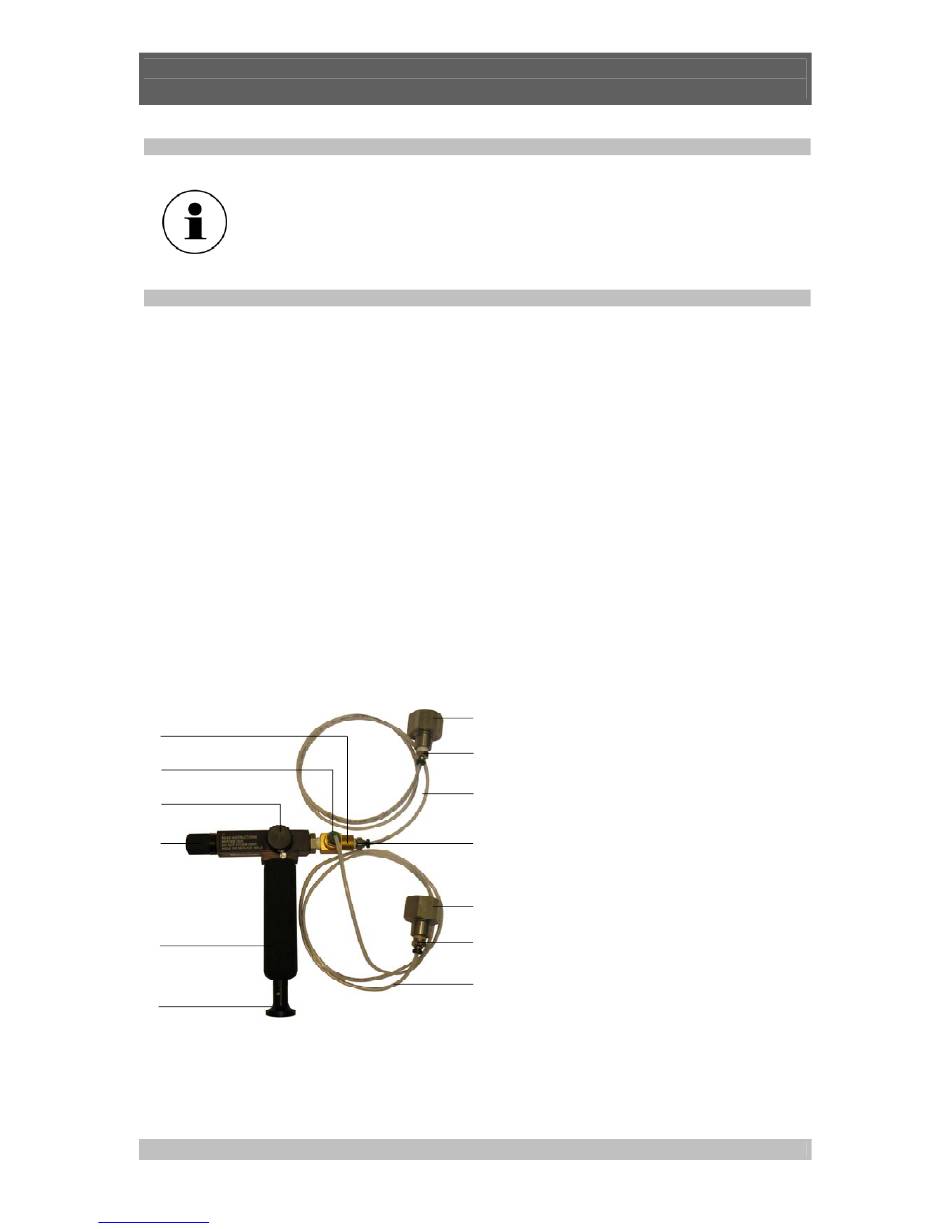

(1) = Druckanschlüsse für Referenzgerät /
Prüfling, G ½" Innengewinde
(2) = Feinregulierventil
7
(3) = Druckablassventil und Umschaltung
Druck-/Vakuumerzeugung
8
(4) = Pumpengriff
(5) = Stößel
(6) = T-Anschlussstück 2x 1/8" NPT außen
7
(7) = Schlauch-Anschlussadapter 1/8" NPT
außen auf 1/8" Schnellanschluss
(8) = Schlauchleitung für Prüflingsanschluss,
Länge 1 m
1
7
8
