WIKA CPP1000-M Betriebsanleitung

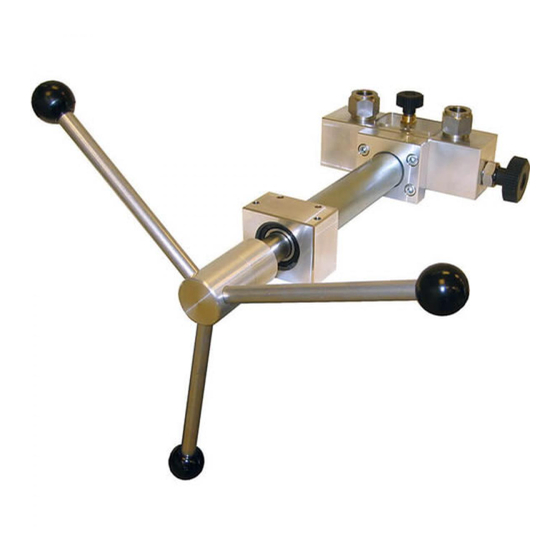

Handspindelpumpe
Verwandte Anleitungen für WIKA CPP1000-M
Inhaltszusammenfassung für WIKA CPP1000-M
- Seite 23 Vorbereitung 3.1.1 Aufstellung des Gerätes 3.1.2 Befüllen des Systems mit Betriebsflüssigkeit 3.1.3 Anschluss der Druckmessgeräte (Referenz und Prüfling) 3.1.4 Entlüften des Systems Betrieb Handhabung der CPP1000-M/-L mit Prüfanschluss/Absperrventil Abbau Maßnahmen bei Störungen Pflege und Wartung Verschleißteile Austausch der Betriebsflüssigkeit Einbauanleitung für Absperrventil für Prüfanschluss und Feinre-...
-
Seite 24: Allgemeines
Vereinbarung, Zusage oder Rechtsverhältnisses ist oder diese abändern soll. Sämtliche Verpflichtungen der WIKA Alexander Wiegand SE & Co. KG ergeben sich aus dem jeweiligen Kaufvertrag und den Allgemeinen Geschäftsbedingungen der WIKA Alexander Wiegand SE & Co. KG. - Seite 25 CPP1000-M/-L kann nur unter Berücksichtigung der im Kapitel “Aufstellung des Gerätes” beschriebenen Bedingungen eingehalten werden. 3. Die Handspindelpumpe CPP1000-M/-L ist stets mit der für ein Präzisionsgerät erforderlichen Sorgfalt zu behandeln (vor Nässe, Stößen und extremen Tempe- raturen schützen). Die Pumpe muss pfleglich behandelt werden (nicht werfen, aufschlagen, usw.) und ist vor Verschmutzung zu schützen.
-
Seite 26: Produktbeschreibung
Druckwerten kann eine Überprüfung der Genauigkeit bzw. eine Justage des zu prüfenden Druckmessgerätes erfolgen. Zum exakten Anfahren der Messpunkte ist die Handspindelpumpe CPP1000-M/-L mit einem fein zu betätigen- den Spindelrad ausgestattet. Die CPP1000-M/-L zeichnet sich durch eine innerhalb des Pumpenkörpers laufende Drehspindel aus. -
Seite 27: Inbetriebnahme Und Betrieb
Stecken Sie das Drehkreuz mit den Griffen auf die Spindelpumpe auf. Achten Sie ■ hierbei darauf, dass das Federdruckstück in die Drehkreuzhülse einrastet. 3.1.2 Befüllen des Systems mit Betriebsflüssigkeit (Erst-Inbetriebnahme) Als Betriebsflüssigkeit ist für die CPP1000-M/-L ausschließlich geeignet: Hydraulikflüssigkeiten auf Mineralölbasis ■... -
Seite 28: Anschluss Der Druckmessgeräte (Referenz Und Prüfling)
Setzen Sie nacheinander ein Referenz-Druckmessgerät und das zu überprüfende ■ Gerät (Prüfling) in jeweils einen der beiden Druckanschlüsse der CPP1000-M/- L ein. Die Druckanschlüsse sind freilaufend ausgeführt, so dass Sie die Geräte derart ausrichten können, dass eine einwandfreie Ablesung sichergestellt ist. Eine O-Ring-Dichtung ist bereits vorhanden. -
Seite 29: Entlüften Des Systems
Befüllen von Prüfling/Referenz mit der Betriebsflüssigkeit oder die Verwendung von dem als Zubehör erhältlichen Absperrventil für Prüfanschluss (siehe Kapitel 9. Zubehör) ratsam. Beispiel: Kalibrieraufbau CPP1000-M/-L mit ProzessKalibrator CPH6000 als Referenzgerät und Druckmessumformer als Prüfling. 3.1.4 Entlüftung des Systems Nach dem Aufspannen der Messgeräte können sich weitere Lufteinschlüsse im System befinden. -
Seite 30: Betrieb
Einsatz von dem als Zubehör erhältlichen Absperrventil für Prüfanschluss (siehe Kapitel 9. Zubehör). 3.2 Betrieb Der zulässige Druck beträgt bei der CPP1000-M/-L maximal 1000 bar. Größere Drücke können die Pumpe beschädigen. Referenzmessgerät, Prüfling, und evtl. eingesetzte Verbin- dungsschläuche dürfen nicht durch unzulässig hohen Druck überlastet werden. -
Seite 31: Handhabung Der Cpp1000-M/-L Mit Prüfanschluss/Absperrventil
System vollständig zu entlasten und öffnen Sie erst dann das Absperrventil. Sie können nun den Prüfling (und/oder das Referenzgerät) wechseln. ■ 3.3 Handhabung der CPP1000-M/-L mit Prüfanschluss/Absperrventil Bei der Kalibrierung von großvolumigen Geräten ist ein Absperrventil für die Prüfan- schlüsse ein nützliches Zubehör (siehe Kapitel 9. Zubehör). Dieses ermöglicht das problemlose Nachsaugen des Druckmediums aus dem Vorratsbehälter in die... -
Seite 32: Betrieb
Zylinder gesaugt. Absperrventil am Vorratsbehälter (2) schließen. ■ Absperrventil am Prüfling (3) öffnen. ■ Drehen sie das Spindelrad wieder im Uhrzeigersinn ein. ■ Die beschriebene Vorgehensweise ist so lange zu wiederholen, bis der gewünschte ■ Druck erreicht ist. WIKA Betriebsanleitung Handspindelpumpe... -
Seite 33: Abbau
Hersteller durchgeführt werden. Eingriffe und Änderungen am Gerät durch den Betreiber sind unzulässig. Bei Störungen, die auf Defekte an der hydraulischen Ausrüstung zurückzuführen sind, muss das Bedienpersonal unverzüglich die Vorgesetzten informieren und qualifiziertes sowie autorisiertes Fachpersonal für Instandhaltung hinzuziehen. WIKA Betriebsanleitung Handspindelpumpe... - Seite 34 Der Druck ist entsprechend nachzustellen. Nach dem Aufspannen von Prüfling und ■ Referenzmessgerät können sich Luftein- schlüsse im System befinden. Siehe Punkt Danach den Druck neu aufbauen ■ Weitere Hilfe erhalten sie durch die WIKA-Abteilung der Prüf- und Kalibriertechnik. WIKA Betriebsanleitung Handspindelpumpe...
-
Seite 35: Pflege Und Wartung
Eindrehen der Spindelpumpe zusätzlich an den Anschlüssen abgesaugt werden. Geringe Restölmengen können in der Pumpe zurückbleiben. ■ Eine Altölentsorgung muss gemäß den gesetzlichen Bestim- mungen erfolgen. Zum Wiederbefüllen und Entlüften des Systems gehen Sie wie unter Kapitel 3.1.2 ■ bis 3.1.4 beschrieben vor. WIKA Betriebsanleitung Handspindelpumpe... -
Seite 36: Einbauanleitung Für Absperrventil Für Prüfanschluss Und Feinre
Wenn nur ein großvolumiges Druckmessgerät auf die CPP1000-M montiert wird, so wird in der Regel auch nur ein Absperrventil für den Prüfanschluss benötigt. Wenn sowohl Prüfling als auch Referenz über große Volumina verfügen, so empfehlen wir die Verwendung von zwei Absperrventilen. - Seite 37 Bitte prüfen Sie den Lieferumfang: 1 Stück Ventil mit integrierten Dichtungen ■ Seitenansicht der Handspindelpumpe mit Blick auf den Blindstopfen mit Innensechskant: Blindstopfen mit Innensechskant Lösen Sie den Blindstopfen mit einem 8 mm Imbusschlüssel und drehen Sie den Blindstopfen heraus. WIKA Betriebsanleitung Handspindelpumpe...
- Seite 38 Drehen Sie nun das Absperr- oder Feinregulier- ventil in die Handspindelpumpe ein. Ziehen Sie das Ventil unter Verwendung eines Gabelschlüssels SW 27 gut fest. Diese Teile bleiben übrig und können von Ihnen entsorgt werden: Blindstopfen ■ Roter zylindrischer Körper ■ WIKA Betriebsanleitung Handspindelpumpe...
-
Seite 39: Technische Daten
FKM und NBR; Optional EPDM Stationäre Befestigung zwei Durchgangsbohrungen im Vorderflansch Ø 6,4 mm Abmessungen 420 (L) x 280 (B) x 103 (H) 420 (L) x 240 (B) x 103 (H) Gewicht 1) Andere Druckübertragungsmedien auf Anfrage. WIKA Betriebsanleitung Handspindelpumpe... -
Seite 40: Abmessungen
Handspindelpumpe CPP1000-M/-L 8. Abmessungen 2 x Ø 6,4 CPP1000-M CPP1000-L WIKA Betriebsanleitung Handspindelpumpe... -
Seite 41: Bestelldaten / Zubehör
Geräten mit Füllmedium direkt auf der Handspin- delpumpe. Zulässiger Druck: max. 1000 bar Für großvolumige Prüflinge und Referenzgeräte sind 2 Absperr- ventile empfehlenswert. Feinregulierventil zum nachträglichen Einbau in die CPP1000-M; 11248351 ermöglicht das exakte Anfahren von Messpunkten Blindstopfen G ½ Außengewinde, Material: Messing 11155230 O-Ring-Set bestehend aus 10 Ersatzdichtungen für die Prüfan-... - Seite 42 Handspindelpumpe CPP1000-M/-L WIKA Betriebsanleitung Handspindelpumpe...
