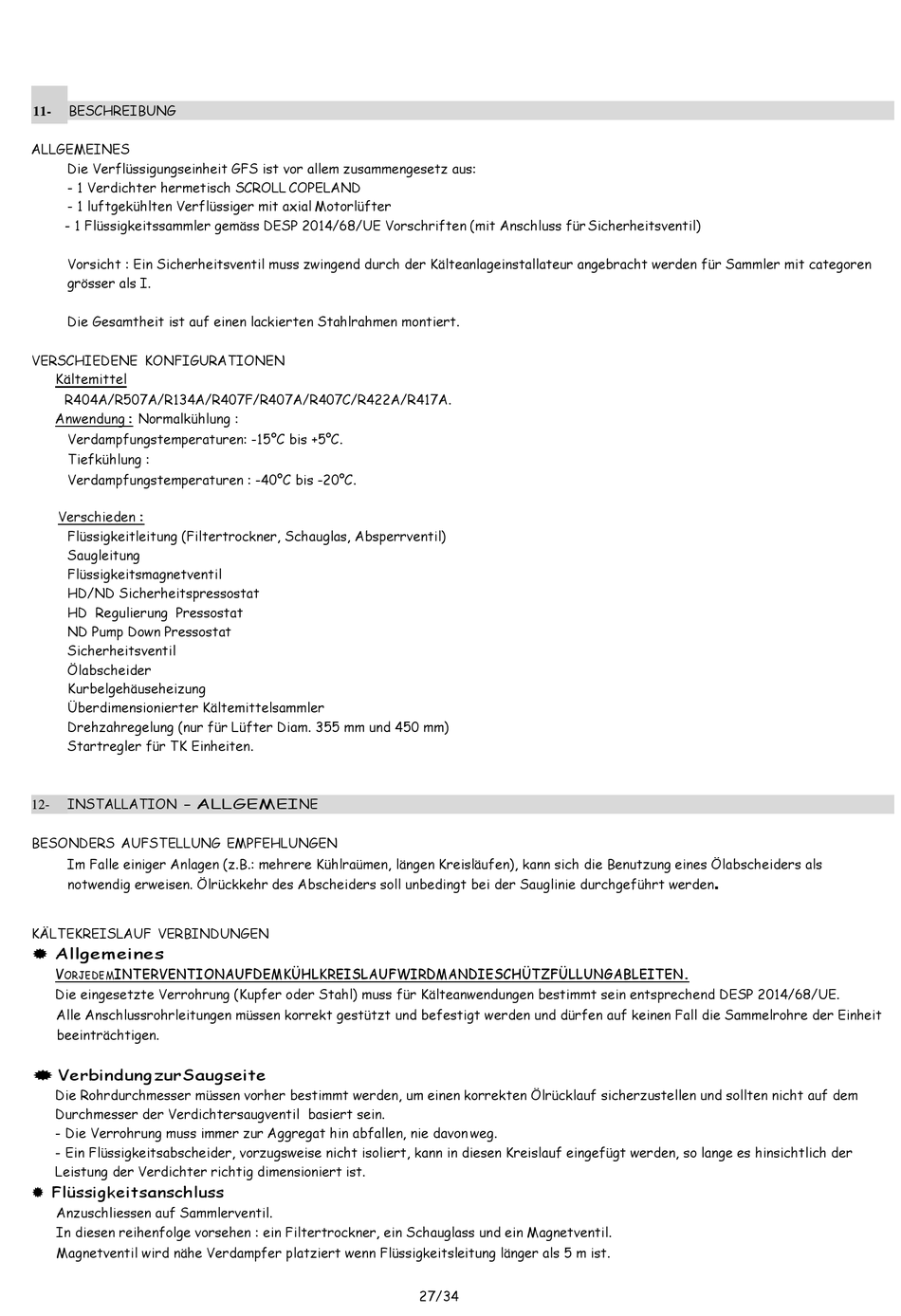

BESCHREIBUNG
11-
ALLGEMEINES
Die Verflüssigungseinheit GFS ist vor allem zusammengesetz aus:
- 1 Verdichter hermetisch SCROLL COPELAND
- 1 luftgekühlten Verflüssiger mit axial Motorlüfter
- 1 Flüssigkeitssammler gemäss DESP 2014/68/UE Vorschriften (mit Anschluss für Sicherheitsventil)
Vorsicht : Ein Sicherheitsventil muss zwingend durch der Kälteanlageinstallateur angebracht werden für Sammler mit categoren
grösser als I.
Die Gesamtheit ist auf einen lackierten Stahlrahmen montiert.
VERSCHIEDENE KONFIGURATIONEN
Kältemittel
R404A/R507A/R134A/R407F/R407A/R407C/R422A/R417A.
Anwendung : Normalkühlung :
Verdampfungstemperaturen: -15°C bis +5°C.
Tiefkühlung :
Verdampfungstemperaturen : -40°C bis -20°C.
Verschieden :
Flüssigkeitleitung (Filtertrockner, Schauglas, Absperrventil)
Saugleitung
Flüssigkeitsmagnetventil
HD/ND Sicherheitspressostat
HD Regulierung Pressostat
ND Pump Down Pressostat
Sicherheitsventil
Ölabscheider
Kurbelgehäuseheizung
Überdimensionierter Kältemittelsammler
Drehzahregelung (nur für Lüfter Diam. 355 mm und 450 mm)
Startregler für TK Einheiten.
INSTALLATION - ALLGEMEINE
12-
BESONDERS AUFSTELLUNG EMPFEHLUNGEN
Im Falle einiger Anlagen (z.B.: mehrere Kühlraümen, längen Kreisläufen), kann sich die Benutzung eines Ölabscheiders als
notwendig erweisen. Ölrückkehr des Abscheiders soll unbedingt bei der Sauglinie durchgeführt werden
KÄLTEKREISLAUF VERBINDUNGEN
Allgemeines
V
INTERVENTION AUF DEM KÜHLKREISLAUF WIRD MAN DIE SCHÜTZFÜLLUNG ABLEITEN.
OR JEDEM
Die eingesetzte Verrohrung (Kupfer oder Stahl) muss für Kälteanwendungen bestimmt sein entsprechend DESP 2014/68/UE.
Alle Anschlussrohrleitungen müssen korrekt gestützt und befestigt werden und dürfen auf keinen Fall die Sammelrohre der Einheit
beeinträchtigen.
Verbindung zurSaugseite
Die Rohrdurchmesser müssen vorher bestimmt werden, um einen korrekten Ölrücklauf sicherzustellen und sollten nicht auf dem
Durchmesser der Verdichtersaugventil basiert sein.
- Die Verrohrung muss immer zur Aggregat hin abfallen, nie davon weg.
- Ein Flüssigkeitsabscheider, vorzugsweise nicht isoliert, kann in diesen Kreislauf eingefügt werden, so lange es hinsichtlich der
Leistung der Verdichter richtig dimensioniert ist.
Flüssigkeitsanschluss
Anzuschliessen auf Sammlerventil.
In diesen reihenfolge vorsehen : ein Filtertrockner, ein Schauglass und ein Magnetventil.
Magnetventil wird nähe Verdampfer platziert wenn Flüssigkeitsleitung länger als 5 m ist.
