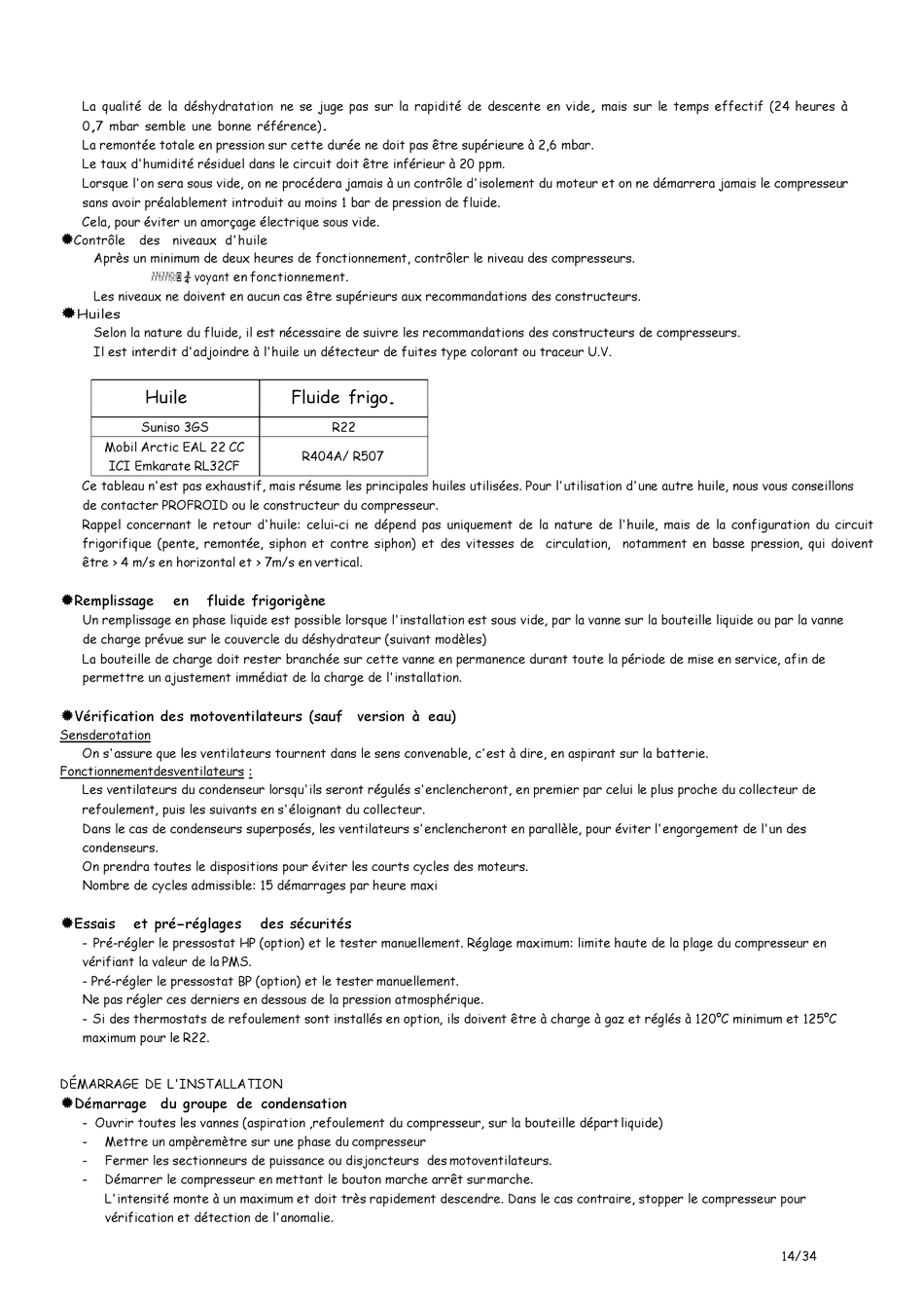

La qualité de la déshydratation ne se juge pas sur la rapidité de descente en vide, mais sur le temps effectif (24 heures à
0,7 mbar semble une bonne référence).
La remontée totale en pression sur cette durée ne doit pas être supérieure à 2,6 mbar.
Le taux d'humidité résiduel dans le circuit doit être inférieur à 20 ppm.
Lorsque l'on sera sous vide, on ne procédera jamais à un contrôle d'isolement du moteur et on ne démarrera jamais le compresseur
sans avoir préalablement introduit au moins 1 bar de pression de fluide.
Cela, pour éviter un amorçage électrique sous vide.
Contrôle
des niveaux d'huile
Après un minimum de deux heures de fonctionnement, contrôler le niveau des compresseurs.
¾ voyant en fonctionnement.
Les niveaux ne doivent en aucun cas être supérieurs aux recommandations des constructeurs.
Huiles
Selon la nature du fluide, il est nécessaire de suivre les recommandations des constructeurs de compresseurs.
Il est interdit d'adjoindre à l'huile un détecteur de fuites type colorant ou traceur U.V.
Huile
Suniso 3GS
Mobil Arctic EAL 22 CC
ICI Emkarate RL32CF
Ce tableau n'est pas exhaustif, mais résume les principales huiles utilisées. Pour l'utilisation d'une autre huile, nous vous conseillons
de contacter PROFROID ou le constructeur du compresseur.
Rappel concernant le retour d'huile: celui-ci ne dépend pas uniquement de la nature de l'huile, mais de la configuration du circuit
frigorifique (pente, remontée, siphon et contre siphon) et des vitesses de circulation, notamment en basse pression, qui doivent
être > 4 m/s en horizontal et > 7m/s en vertical.
Remplissage
en
fluide frigorigène
Un remplissage en phase liquide est possible lorsque l'installation est sous vide, par la vanne sur la bouteille liquide ou par la vanne
de charge prévue sur le couvercle du déshydrateur (suivant modèles)
La bouteille de charge doit rester branchée sur cette vanne en permanence durant toute la période de mise en service, afin de
permettre un ajustement immédiat de la charge de l'installation.
Vérification des motoventilateurs (sauf version à eau)
Sens de rotation
On s'assure que les ventilateurs tournent dans le sens convenable, c'est à dire, en aspirant sur la batterie.
Fonctionnement des ventilateurs :
Les ventilateurs du condenseur lorsqu'ils seront régulés s'enclencheront, en premier par celui le plus proche du collecteur de
refoulement, puis les suivants en s'éloignant du collecteur.
Dans le cas de condenseurs superposés, les ventilateurs s'enclencheront en parallèle, pour éviter l'engorgement de l'un des
condenseurs.
On prendra toutes le dispositions pour éviter les courts cycles des moteurs.
Nombre de cycles admissible: 15 démarrages par heure maxi
Essais
et pré-réglages
- Pré-régler le pressostat HP (option) et le tester manuellement. Réglage maximum: limite haute de la plage du compresseur en
vérifiant la valeur de la PMS.
- Pré-régler le pressostat BP (option) et le tester manuellement.
Ne pas régler ces derniers en dessous de la pression atmosphérique.
- Si des thermostats de refoulement sont installés en option, ils doivent être à charge à gaz et réglés à 120°C minimum et 125°C
maximum pour le R22.
DÉMARRAGE DE L'INSTALLATION
Démarrage du groupe de condensation
- Ouvrir toutes les vannes (aspiration ,refoulement du compresseur, sur la bouteille départ liquide)
-
Mettre un ampèremètre sur une phase du compresseur
-
Fermer les sectionneurs de puissance ou disjoncteurs des motoventilateurs.
-
Démarrer le compresseur en mettant le bouton marche arrêt sur marche.
L'intensité monte à un maximum et doit très rapidement descendre. Dans le cas contraire, stopper le compresseur pour
vérification et détection de l'anomalie.
Fluide frigo.
R22
R404A/ R507
des sécurités
14/34
