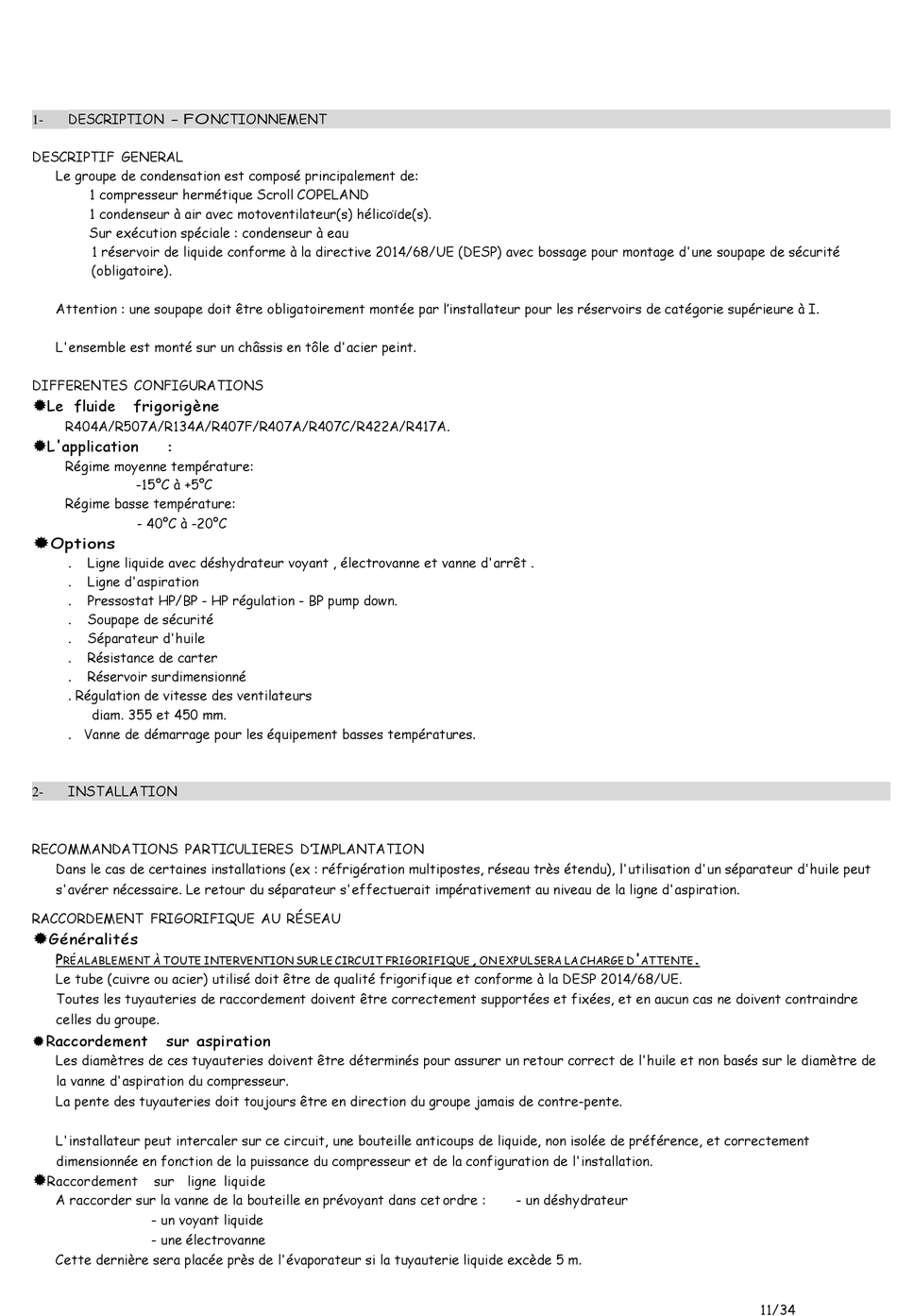

DESCRIPTION - FONCTIONNEMENT
1-
DESCRIPTIF GENERAL
Le groupe de condensation est composé principalement de:
1 compresseur hermétique Scroll COPELAND
1 condenseur à air avec motoventilateur(s) hélicoïde(s).
Sur exécution spéciale : condenseur à eau
1 réservoir de liquide conforme à la directive 2014/68/UE (DESP) avec bossage pour montage d'une soupape de sécurité
(obligatoire).
Attention : une soupape doit être obligatoirement montée par l'installateur pour les réservoirs de catégorie supérieure à I.
L'ensemble est monté sur un châssis en tôle d'acier peint.
DIFFERENTES CONFIGURATIONS
Le fluide
frigorigène
R404A/R507A/R134A/R407F/R407A/R407C/R422A/R417A.
L'application
:
Régime moyenne température:
-15°C à +5°C
Régime basse température:
- 40°C à -20°C
Options
.
Ligne liquide avec déshydrateur voyant , électrovanne et vanne d'arrêt .
.
Ligne d'aspiration
.
Pressostat HP/BP - HP régulation - BP pump down.
.
Soupape de sécurité
.
Séparateur d'huile
.
Résistance de carter
.
Réservoir surdimensionné
. Régulation de vitesse des ventilateurs
diam. 355 et 450 mm.
. Vanne de démarrage pour les équipement basses températures.
INSTALLATION
2-
RECOMMANDATIONS PARTICULIERES D'IMPLANTATION
Dans le cas de certaines installations (ex : réfrigération multipostes, réseau très étendu), l'utilisation d'un séparateur d'huile peut
s'avérer nécessaire. Le retour du séparateur s'effectuerait impérativement au niveau de la ligne d'aspiration.
RACCORDEMENT FRIGORIFIQUE AU RÉSEAU
Généralités
P
RÉALABLEMENT À TOUTE INTERVENTION SUR LE CIRCUIT FRIGORIFIQUE
Le tube (cuivre ou acier) utilisé doit être de qualité frigorifique et conforme à la DESP 2014/68/UE.
Toutes les tuyauteries de raccordement doivent être correctement supportées et fixées, et en aucun cas ne doivent contraindre
celles du groupe.
sur aspiration
Raccordement
Les diamètres de ces tuyauteries doivent être déterminés pour assurer un retour correct de l'huile et non basés sur le diamètre de
la vanne d'aspiration du compresseur.
La pente des tuyauteries doit toujours être en direction du groupe jamais de contre-pente.
L'installateur peut intercaler sur ce circuit, une bouteille anticoups de liquide, non isolée de préférence, et correctement
dimensionnée en fonction de la puissance du compresseur et de la configuration de l'installation.
Raccordement
sur ligne liquide
A raccorder sur la vanne de la bouteille en prévoyant dans cet ordre :
- un voyant liquide
- une électrovanne
Cette dernière sera placée près de l'évaporateur si la tuyauterie liquide excède 5 m.
,
'
ON EXPULSERA LA CHARGE D
- un déshydrateur
.
ATTENTE
11/34
