Bender COMTRAXX COM460IP Kurzanleitung

Kurzanleitung „Montage und Anschluss"
COMTRAXX® COM460IP
BMS-Ethernet-Gateway für die Verbindung der Bender-Messgeräte-Schnittstelle mit TCP/IP-Netzwerken
Diese Kurzanleitung ersetzt nicht das Handbuch. Das Handbuch finden Sie auf der Web-Bedienoberfläche („Werkzeuge" > „Handbuch") oder im
Downloadbereich unserer Homepage. Stellen Sie sicher, dass das Personal das Handbuch gelesen und alle Hinweise, die die Sicherheit betreffen,
verstanden hat.
1. Sicherheitshinweise
Gefahr: Lebensgefahr durch Stromschlag
Anlagenteile stehen unter Spannung. Bei Montage und Anschluss:
►
Anlagenteile nicht berühren.
►
Anlage spannungsfrei schalten und gegen unbeabsichtigtes
Einschalten sichern.
Warnung: Montageort beachten
Beachten Sie bitte bei der Installation, dass der Betrieb des Gerätes nur
in Betriebsstätten mit beschränktem Zutritt gestattet ist! Dies kann bei-
spielsweise die Montage in einem Schaltschrank sein.
2. Lieferumfang
• das COM460IP
• ein Handbuch als PDF-Datei im Gerätespeicher
• diese Kurzanleitung
4. Gerät anschließen

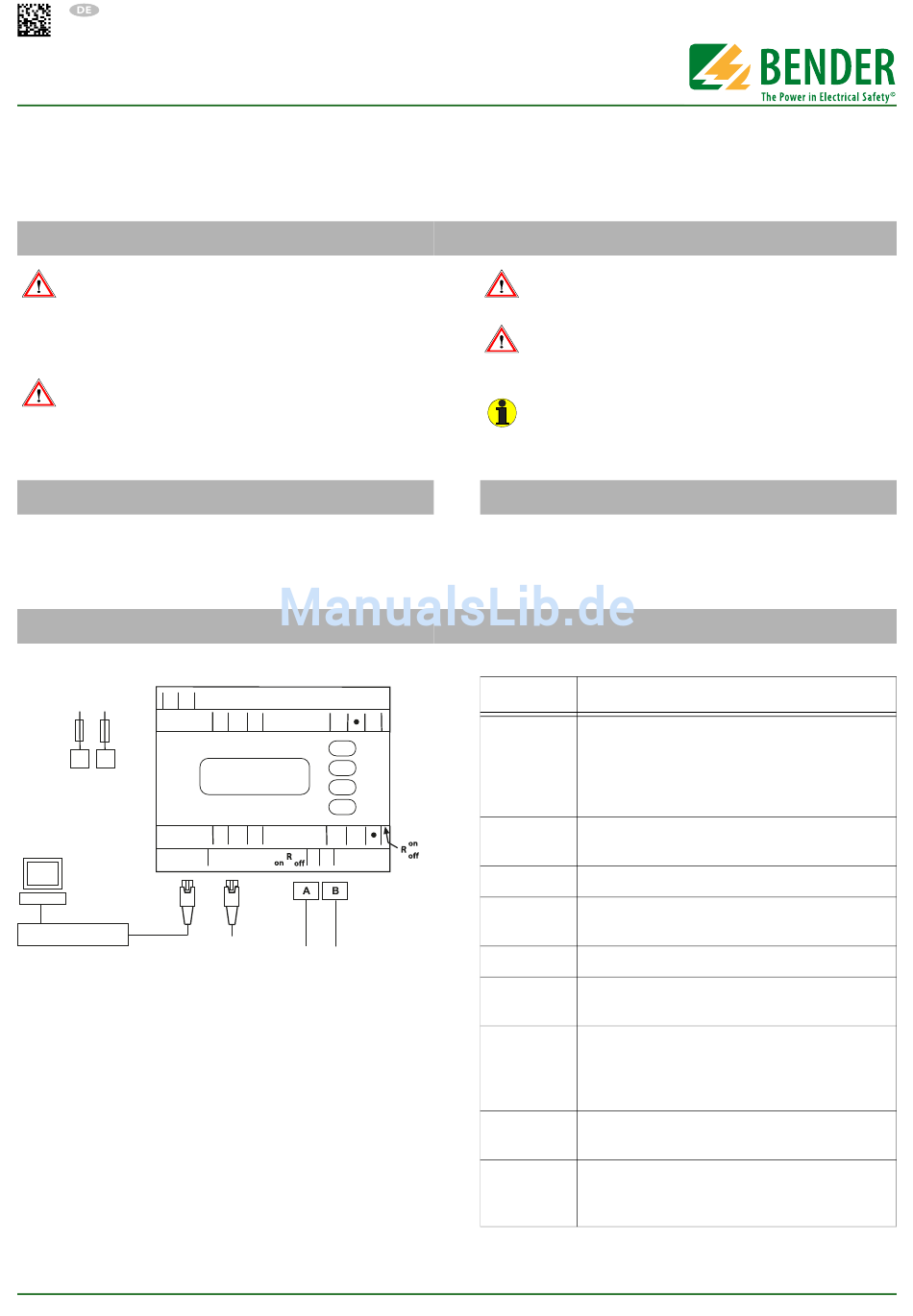

Anschlussplan
U
S
A1 A2
6 A
6 A
A1 A2
ETH1
Web-
Browser
LAN
Für UL-Anwendungen ist zu beachten
– Versorgungsspannung U
S
– Maximale Umgebungstemperatur 55 °C
– Für Gebrauch in Umgebungen mit Verschmutzungsgrad 2
– Nur 60/75 °C-Kupfer-Leitungen verwenden
– Anzugsdrehmoment für Anschlussklemmen 0,5...0,6 Nm
Anschließen
1. Verdrahten Sie das Gerät gemäß Anschlussplan. Verbinden Sie
das Gateway mit dem dafür vorgesehenen LAN. Prüfen Sie
danach auf korrekten Anschluss.
2. Prüfen, ob die Höhe der Versorgungsspannung mit der Auf-
schrift auf dem Typenschild des COM460IP übereinstimmt.
COM460IP_D00023_01_Q_DEEN/07.2015
GND
IN1 IN2
11
1/2
GND
IN3 IN4
AMB BMB
3/4
A B
ETH2
BMS-Bus
RJ45
RS-485
siehe Typenschild und Bestellangaben
Warnung: Zerstörungsgefahr durch falsche Netzspannung
►
Zugelassene Netzspannung dem Typenschild entnehmen.
Warnung: Fehlfunktion durch doppelte Adressen
Eine Doppelbelegung mit Adressen kann in den betroffenen BMS- oder
TCP/IP-Netzen zu schwerwiegenden Fehlfunktionen führen.
Hinweis: Micro-SD-Karte nicht entfernen
Um alle Eigenschaften des Gerätes zu gewährleisten, darf die Micro-SD-
Karte nicht entfernt werden!
3. Gerät montieren
Mögliche Montagearten sind:
• Befestigung auf Hutschiene
• Schraubbefestigung mit 2 x M4
Klemme
14
A1, A2
IN1,
GND1/2, IN2
(AMB, BMB)
11, 14
IN3,
GND3/4, IN4
AMB, BMB
Ron/off
(AMB,BMB)
ETH1, ETH2
A, B
Ron/off
(A,B)
Beschreibung
Anschluss an Versorgungsspannung, Schmelzsi-
cherung 6 A (Empfehlung), bei IT-Systemen zwei-
polig absichern.
Für UL- und CSA-Applikationen sind 5-A-Vorsi-
cherungen zwingend zu verwenden
Zurzeit ohne Funktion (Digitale Eingänge)
Zurzeit ohne Funktion (Alarm-Relais K1)
Zurzeit ohne Funktion (Digitale Eingänge)
Zurzeit ohne Funktion
Zurzeit ohne Funktion
2 Anschlüsse für Verbindung mit PC bzw. lokalem
Netzwerk (Hub, Switch, Router); Anschluss mit
CAT5-Kabel; interner Layer-2-Switch mit
Anschlusserkennung
Anschluss BMS-Bus (intern oder extern) mit
abgeschirmter Leitung (z. B. J-Y(St)Y 2x0,8)
Schalter für Terminierung des BMS-Busses. Befin-
det sich das Gerät an einem Busende ist der Ter-
minierungsschalter auf „on" zu stellen
DE-1
