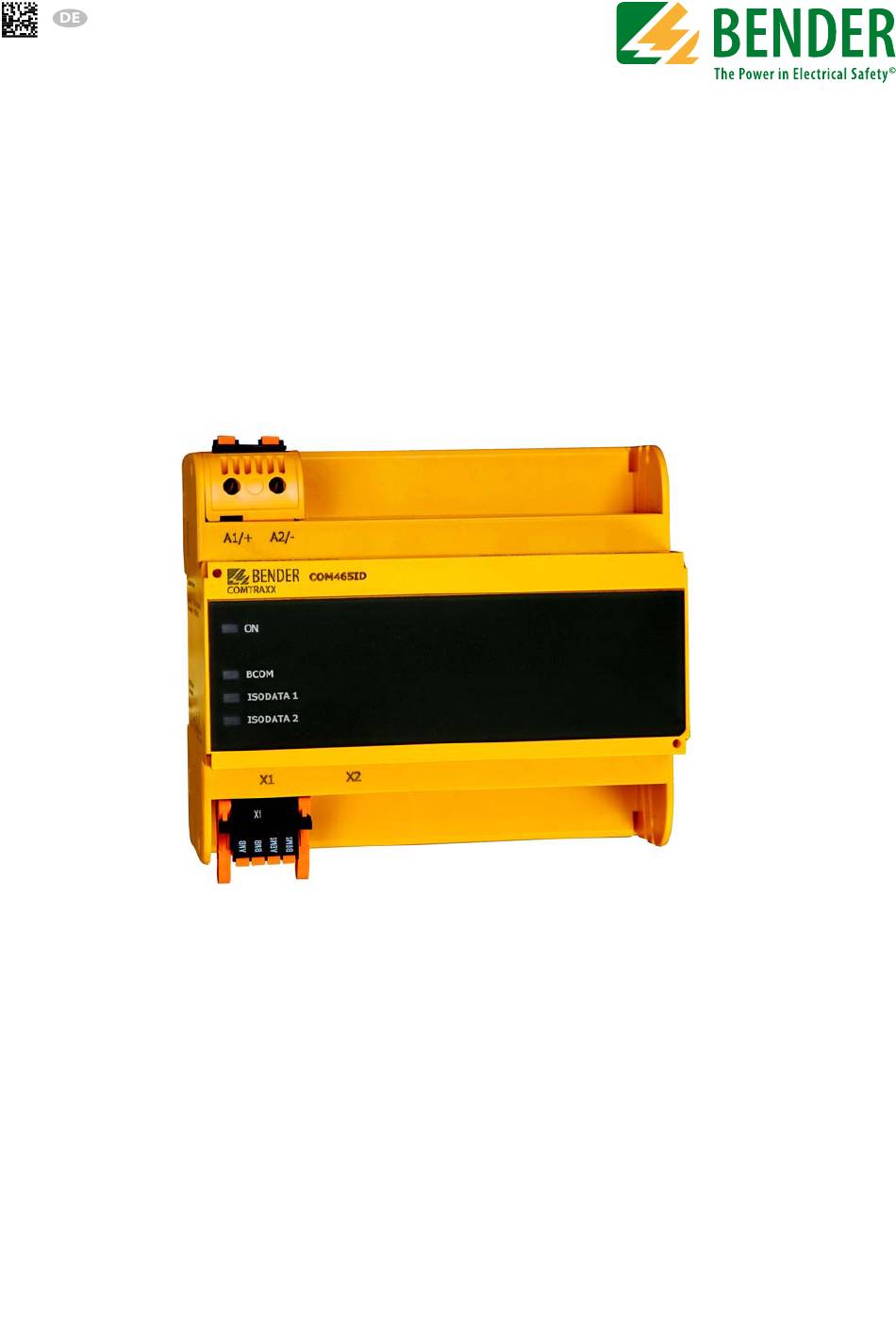

- Seite 1 Handbuch COMTRAXX® COM465ID Condition Monitor mit integriertem Gateway für die Verbindung von Bender-IsoData-Geräten mit Ethernet-TCP/IP-Netzwerken Software-Version: D472 V3.xx COM465ID_D00368_01_M_XXDE/11.2018...
- Seite 2 © Bender GmbH & Co. KG Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Alle Rechte vorbehalten. Nachdruck nur mit Genehmigung Londorfer Straße 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 des Herausgebers.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeine Hinweise ....................5 Benutzung des Handbuchs ....................5 Technische Unterstützung: Service und Support ............6 1.2.1 Beratung ..........................6 1.2.2 Reparatur ..........................6 1.2.3 Kundendienst ........................6 Schulungen ..........................6 Lieferbedingungen ......................... 7 Kontrolle, Transport und Lagerung ................... 7 Gewährleistung und Haftung .................... - Seite 4 Inhaltsverzeichnis 5. Anschluss COM465ID ................... 14 Anschlüsse ..........................14 5.1.1 Anschlussbilder ....................... 15 5.1.2 Terminierung der isoData-Schnittstelle ..............16 Anzeige- und Bedienelemente ..................16 COMTRAXX®-Bedienoberfläche des COM465… ............17 Änderung von Parametern ....................18 6. Inbetriebnahme des COM465ID ................ 19 7.
-
Seite 5: Allgemeine Hinweise
Handbuch „BCOM“. Es beschreibt die neue Bender-Schnittstelle. COMTRAXX® COM465ID wird in diesem Handbuch auch kurz „COM465ID“ genannt. COMTRAXX® ist ein eingetragenes Warenzeichen der Bender GmbH & Co. KG. Bewahren Sie dieses Handbuch zum Nachschlagen griffbereit auf. Wichtige Hinweise und Informationen im Handbuch sind besonders hervorgehoben: Das Signalwort bezeichnet eine Gefährdung mit einem hohen Risikograd, die,... -
Seite 6: Technische Unterstützung: Service Und Support
** Mo-Do 07:00 - 16:00 Uhr, Fr 07:00 - 13:00 Uhr 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender.de -> Fachwissen -> Seminare. -
Seite 7: Lieferbedingungen
Änderung der Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektro- industrie“. Die Liefer- und Zahlungsbedingungen erhalten Sie gedruckt oder als Datei bei Bender. 1.5 Kontrolle, Transport und Lagerung Kontrollieren Sie die Versand- und Geräteverpackung auf Beschädigungen und vergleichen Sie den Packungs- inhalt mit den Lieferpapieren. -
Seite 8: Sicherheitshinweise
2. Sicherheitshinweise 2.1 Sicherheitshinweise allgemein Bestandteil der Gerätedokumentation sind neben diesem Handbuch die „Sicherheitshinweise für Bender-Pro- dukte“. 2.2 Arbeiten an elektrischen Anlagen Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal aus- zuführen. -
Seite 9: Produktbeschreibung
Ethernet (10/100 MBit/s) für Fernzugriff über LAN, WAN oder Internet. Unterstützung von Geräten, die mittels isoData, über BCOM oder Modbus TCP angeschlossen sind. 3.2.1 Funktionsumfang COM465ID (Grundgerät ohne Funktionsmodule) Condition Monitor mit Weboberfläche zur Verwendung mit Bender isoData- und BCOM-Geräten sowie Universalmessgeräten. Unterstützung von Geräten ... -
Seite 10: Funktionsmodul A
Produktbeschreibung 3.2.2 Funktionsmodul A Vergabe von individuellen Texten für Geräte, Kanäle (Messstellen) und Alarme. Geräteausfallüberwachung. E-Mail-Benachrichtigung bei Alarmen und Systemfehlern an unterschiedliche Benutzer. Konfiguration von E-Mail-Benachrichtigungen. Gerät dokumentieren: PDF-Datei zur Dokumentation der Einstellungen eines beliebigen im System ... -
Seite 11: Applikationen
Bender-Produkten kann von jedem PC mittels Standard-Webbrowser auf alle Geräte des Systems zugegriffen werden. Das COM465ID ist eine Erweiterung auf Basis des Bender Seriengerätes COM465IP. Es ermöglicht unter ande- rem die Integration von 2 IsoData-Geräten in das System. An jede physikalische Schnittstelle kann nur ein iso- Data-Gerät angeschlossen werden. -
Seite 12: Montage Com465Id
4. Montage COM465ID Das Gateway wird üblicherweise in vorhandene LAN-Strukturen integriert, kann aber auch Ethernet-seitig an einem Einzel-PC betrieben werden. Vorbereitung Konfiguration Wenn Sie mit dem Konfigurieren von Computer-Netzwerken vertraut sind, kön- nen Sie den Anschluss des COM465ID selbst durchführen. Anderenfalls wen- den Sie sich bitte an ihren EDV-Administrator! 4.1 Vorbereitung 1. -
Seite 13: Montage
Montage COM465ID 4.2 Montage Alle zum Einbau, zur Inbetriebnahme und zum laufenden Betrieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal aus- zuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr eines elektrischen Schlages, ... -
Seite 14: Anschluss Com465Id
5. Anschluss COM465ID 5.1 Anschlüsse A1/+ A2/- COM465ID COMTRAXX BCOM ISODATA 1 ISODATA 2 Spannungsversorgung: siehe Typenschild und Kapitel „8.3 Bestellangaben" 1. isoData Schnittstelle: Klemmen A-ID1 und B-ID1 Stecker X1 2. isoData Schnittstelle: Klemmen A-ID2 und B-ID2 Ethernet-Anschluss (RJ45) zum Anschluss an das PC-Netzwerk sowie an BCOM Stecker X2 Schalter Abschlusswiderstand isoData Kanal 1 Schalter Abschlusswiderstand isoData Kanal 2... -
Seite 15: Anschlussbilder
Anschluss COM465ID 5.1.1 Anschlussbilder Anschlussbild COM465ID zu IRDH265 U s = AC/DC 24...240 V COM465ID A1/+ A2/- COM465ID COMTRAXX IRDH265 ETHERNET/IP ISODATA 1 ISODATA 2 IRDH265 Anschlussbild COM465ID zu isoDB685... U s = AC/DC 24...240 V COM465ID A1/+ A2/- COM465ID COMTRAXX isoDB685... -
Seite 16: Terminierung Der Isodata-Schnittstelle
Anschluss COM465ID 5.1.2 Terminierung der isoData-Schnittstelle Für eine störungsfreie Datenübertragung vom isoData-Gerät zum COM465ID ist an beiden Enden der Buslei- tung je Kanal ein Abschlusswiderstand von 120 Ω anzuschließen. Dieser wird entweder zugeschaltet ODER ex- tern angeschlossen. Beim COM465ID wird der erforderliche 120 Ohm Widerstand je Kanal über die Mikroschalter an der Geräteseite (6 &... -
Seite 17: Comtraxx®-Bedienoberfläche Des Com465
1207990020-Bxxxxxxxx WE R K ZE U GE BENDER System OK LOGO Bender-Logo mit Gerätebezeichnung Geräteadresse Datum und Uhrzeit des zugreifenden Browser-Systems. SYSTEMINFORMATION Die Weboberfläche zeigt nicht die aktuelle Zeit des Geräts an. Die aktuelle Zeit des Geräts kann im Menu „GERÄT“... -
Seite 18: Änderung Von Parametern
Anschluss COM465ID 5.4 Änderung von Parametern Die Eingabe erfolgt mittels Auswahlmenü, Werteingabe oder Texteingabe. Folgende Abbildung stellt Anwen- dungsbeispiele dar. Geänderte Werte werden bis zur endgültigen Speicherung (grüne Taste) im Eingabefeld GELB unterlegt. Auswahlmenü Werteingabe Texteingabe Texteingabe fehlerhaft Auswahlmenü unbestätigt Werteingabe unbestätigt Texteingabe unbestätigt Bestätigen oder Verwerfen... -
Seite 19: Inbetriebnahme Des Com465Id
6. Inbetriebnahme des COM465ID 1. Ermitteln Sie vor der Inbetriebnahme des COM465ID den Adressraum des Systemnetzwerks. Folgende benötigte Informationen erhalten Sie von Ihrem Netzwerkadministrator. – IP-Adresse des COM465ID – Subnetzmaske des Netzwerksystems – Adresse des Gateways – Adresse des DNS-Servers –... -
Seite 20: Ip-Einstellungen Vornehmen
– Geben Sie Systemname, Subsystem und Geräteadresse ein – Speichern Sie die Einstellungen Doppelte Adressvergabe Bei allen Bender-BCOM-Geräten lautet die Werkseinstellung für den Systemna- men „SYSTEM“. Werden im gleichen Netzwerk mehrere Systeme aufgebaut, so besteht die Gefahr, dass Adressen doppelt vergeben werden. Dies kann zu schwerwiegenden Fehlfunktionen führen. - Seite 21 Inbetriebnahme des COM465ID 8. Konfiguration isoData-Geräte – Navigieren Sie zum Menü „WERKZEUGE“ > „Geräteverwaltung“ > „isoData Geräte“ – Bei der ersten Inbetriebnahme sind in der Regel keine Geräte über die Schnittstellen angebunden. – Klicken Sie auf die Schaltfläche „Neues Element“ –...
- Seite 22 Inbetriebnahme des COM465ID – Navigieren Sie zum Menü OPC UA [„Menü“ > „Einstellungen“ > „Schnittstelle“ > „OPC UA“] Abb. 6.5: Eingabemenü OPC UA – Aktivieren Sie OPC UA Transfer – Stellen Sie die Portnummer der Adresse ein – Aktivieren Sie, wenn die Kommunikation der Geräte über OPC UA verschlüsselt erfolgen soll –...
-
Seite 23: Im Störungsfall
Kapitel „3.2 Gerätemerkmale" sowie das Handbuch COMTRAXX®). Häufig gestellte Fragen im Internet Zu vielen Bender-Geräten finden Sie FAQs unter: http://www.bender.de > Service & Support > Schnelle Hilfe > FAQ 7.2 Wartung Das Gerät enthält keine Teile, die gewartet werden müssen. -
Seite 24: Technische Daten
8. Technische Daten 8.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 (Für 230 V-Varianten B95061060) Bemessungsspannung............................AC 250 V Bemessungs-Stoßspannung/Überspannungskategorie ..................4 kV / III Verschmutzungsgrad .................................3 Sichere Trennung (verstärkte Isolierung) zwischen ...................... (A1/+, A2/-) - [(A-ID1, B-ID1), (A-ID2, B-ID2), (X2)] Isolationskoordination nach IEC 60664-1/IEC 60664-3 (Für 24 V-Varianten B95061061) Bemessungsspannung............................ -
Seite 25: Modbus Tcp
Technische Daten SNMP Versionen...................................1, 2c, 3 Unterstützte Geräte ..........Abfragen aller Geräte (Kanäle) möglich (keine Trap-Funktionalität) isoData Schnittstelle/Protokoll ..........................RS-485/isoData Betriebsart .................................Master Baudrate ............................... 9,6…115,2 kBit/s Leitungslänge ..............................≤ 1200 m Leitung: ..........empfohlen: J-Y(St)Y min. 2x0,8 paarweise verdrillt, geschirmt, Schirm einseitig an PE Anschluss ........................ -
Seite 26: Normen, Zulassungen Und Zertifizierungen
BCOM- und Universalmessgeräten, SNMP-Server Parametrierung von BMS-Geräten sowie BCOM- und Universal- Funktionsmodul C B 7506 1013 messgeräten, Backup-Datei generieren und importieren Funktionsmodul D Visualisierung von Bender-Systemen, Systemvisualisierung B 7506 1014 Funktionsmodul E Virtuelle Geräte B 7506 1015 Funktionsmodul F Fremdgeräte einbinden B 7506 1016 COM465ID_D00368_01_M_XXDE/11.2018... -
Seite 27: Index
