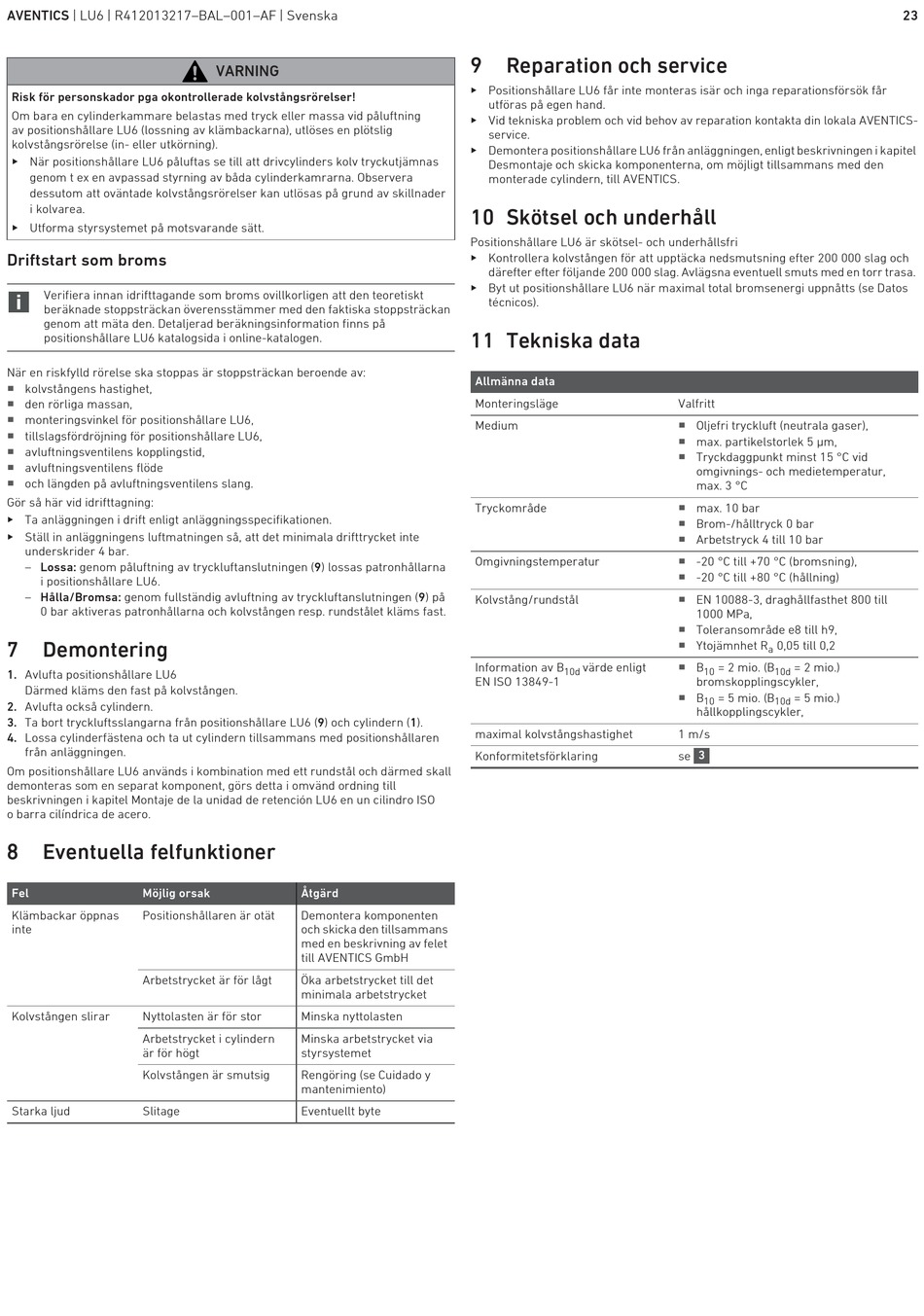

AVENTICS | LU6 | R412013217–BAL–001–AF | Svenska
Risk för personskador pga okontrollerade kolvstångsrörelser!
Om bara en cylinderkammare belastas med tryck eller massa vid påluftning
av positionshållare LU6 (lossning av klämbackarna), utlöses en plötslig
kolvstångsrörelse (in- eller utkörning).
O När positionshållare LU6 påluftas se till att drivcylinders kolv tryckutjämnas
genom t ex en avpassad styrning av båda cylinderkamrarna. Observera
dessutom att oväntade kolvstångsrörelser kan utlösas på grund av skillnader
i kolvarea.
O Utforma styrsystemet på motsvarande sätt.
Driftstart som broms
Verifiera innan idrifttagande som broms ovillkorligen att den teoretiskt
beräknade stoppsträckan överensstämmer med den faktiska stoppsträckan
genom att mäta den. Detaljerad beräkningsinformation finns på
positionshållare LU6 katalogsida i online-katalogen.
När en riskfylld rörelse ska stoppas är stoppsträckan beroende av:
W
kolvstångens hastighet,
W
den rörliga massan,
W
monteringsvinkel för positionshållare LU6,
W
tillslagsfördröjning för positionshållare LU6,
W
avluftningsventilens kopplingstid,
W
avluftningsventilens flöde
W
och längden på avluftningsventilens slang.
Gör så här vid idrifttagning:
O Ta anläggningen i drift enligt anläggningsspecifikationen.
O Ställ in anläggningens luftmatningen så, att det minimala drifttrycket inte
underskrider 4 bar.
– Lossa: genom påluftning av tryckluftanslutningen (9) lossas patronhållarna
i positionshållare LU6.
– Hålla/Bromsa: genom fullständig avluftning av tryckluftanslutningen (9) på
0 bar aktiveras patronhållarna och kolvstången resp. rundstålet kläms fast.
7 Demontering
1. Avlufta positionshållare LU6
Därmed kläms den fast på kolvstången.
2. Avlufta också cylindern.
3. Ta bort tryckluftsslangarna från positionshållare LU6 (9) och cylindern (1).
4. Lossa cylinderfästena och ta ut cylindern tillsammans med positionshållaren
från anläggningen.
Om positionshållare LU6 används i kombination med ett rundstål och därmed skall
demonteras som en separat komponent, görs detta i omvänd ordning till
beskrivningen i kapitel Montaje de la unidad de retención LU6 en un cilindro ISO
o barra cilíndrica de acero.
8 Eventuella felfunktioner
Fel Möjlig orsak
Klämbackar öppnas Positionshållaren är otät
inte
Arbetstrycket är för lågt
Kolvstången slirar Nyttolasten är för stor
Arbetstrycket i cylindern
är för högt
Kolvstången är smutsig
Starka ljud Slitage
VARNING
Åtgärd
Demontera komponenten
och skicka den tillsammans
med en beskrivning av felet
till AVENTICS GmbH
Öka arbetstrycket till det
minimala arbetstrycket
Minska nyttolasten
Minska arbetstrycket via
styrsystemet
Rengöring (se Cuidado y
mantenimiento)
Eventuellt byte
9 Reparation och service
O Positionshållare LU6 får inte monteras isär och inga reparationsförsök får
utföras på egen hand.
O Vid tekniska problem och vid behov av reparation kontakta din lokala AVENTICS-
service.
O Demontera positionshållare LU6 från anläggningen, enligt beskrivningen i kapitel
Desmontaje och skicka komponenterna, om möjligt tillsammans med den
monterade cylindern, till AVENTICS.
10 Skötsel och underhåll
Positionshållare LU6 är skötsel- och underhållsfri
O Kontrollera kolvstången för att upptäcka nedsmutsning efter 200 000 slag och
därefter efter följande 200 000 slag. Avlägsna eventuell smuts med en torr trasa.
O Byt ut positionshållare LU6 när maximal total bromsenergi uppnåtts (se Datos
técnicos).
11 Tekniska data
Allmänna data
Monteringsläge
Medium
Tryckområde
Omgivningstemperatur
Kolvstång/rundstål
Information av B värde enligt
10d
EN ISO 13849-1
maximal kolvstångshastighet
Konformitetsförklaring
Valfritt
W
Oljefri tryckluft (neutrala gaser),
W
max. partikelstorlek 5 μm,
W
Tryckdaggpunkt minst 15 °C vid
omgivnings- och medietemperatur,
max. 3 °C
W
max. 10 bar
W
Brom-/hålltryck 0 bar
W
Arbetstryck 4 till 10 bar
W
-20 °C till +70 °C (bromsning),
W
-20 °C till +80 °C (hållning)
W
EN 10088-3, draghållfasthet 800 till
1000 MPa,
W
Toleransområde e8 till h9,
W
Ytojämnhet R 0,05 till 0,2
a
W
B = 2 mio. (B = 2 mio.)
10 10d
bromskopplingscykler,
W
B = 5 mio. (B = 5 mio.)
10 10d
hållkopplingscykler,
1 m/s
3
se
23
