WALTHER PILOT WA 700 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. WALTHER PILOT Anleitungen
  4. Spritzpistolen, Düsen & Spritzen
  5. WA 700
  6. Betriebsanleitung

WALTHER PILOT WA 700 Betriebsanleitung

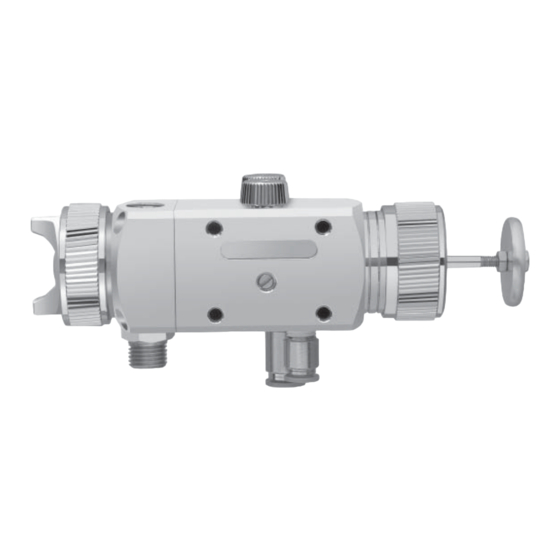

Automatische spritzpistole
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
WALTHER PILOT
Betriebsanleitung
Das WALTHER PILOT-Programm
• Hand-Spritzpistolen
Automatische Spritzpistolen
• Automatik-Spritzpistolen
• Niederdruck-Spritzpistolen (System HVLP)
PILOT WA 700
• Materialdruckbehälter
Modelle
• Drucklose Behälter
mit Innensteuerung
• Rührwerk-Systeme
• Airless-Geräte und Flüssigkeitspumpen
• Materialumlaufsysteme
• Kombinierte Spritz- und Trockenboxen
• Absaugsysteme mit Trockenabscheidung
• Absaugsysteme mit Nassabscheidung
• Trockner
• Zuluft-Systeme
• Atemschutzsysteme und Zubehör
AUSG. 06/09
WALTHER Spritz- und Lackiersysteme GmbH
Kärntner Str. 18-30 • D-42327 Wuppertal
Tel.: 0202 / 787-0 • Fax: 0202 / 787-217
http://www.walther-pilot.de
E-mail: info@walther-pilot.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WALTHER PILOT WA 700

Inhaltszusammenfassung für WALTHER PILOT WA 700

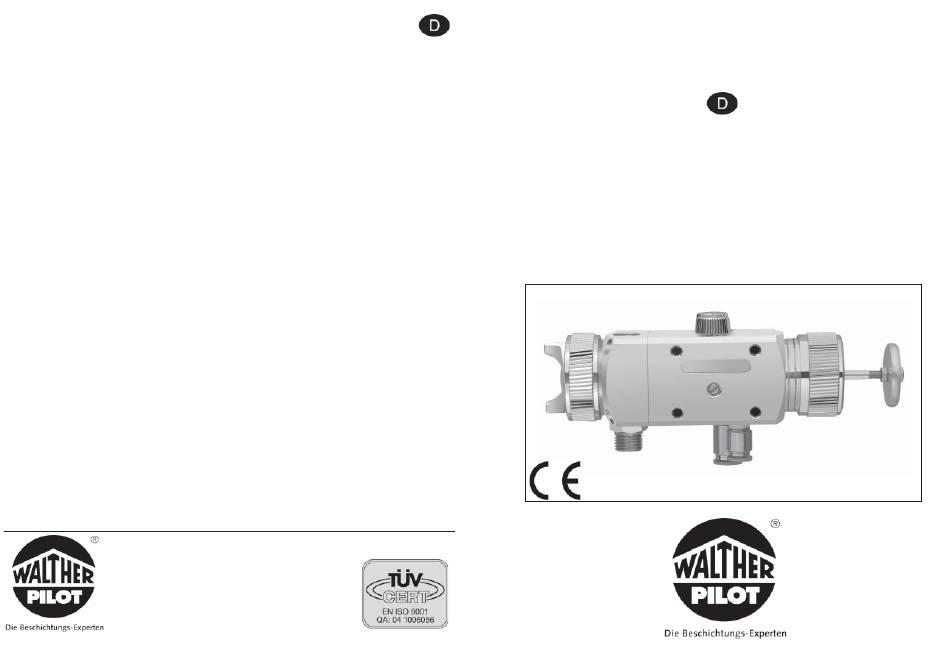

  • Seite 1 WALTHER PILOT Betriebsanleitung Das WALTHER PILOT-Programm • Hand-Spritzpistolen Automatische Spritzpistolen • Automatik-Spritzpistolen • Niederdruck-Spritzpistolen (System HVLP) PILOT WA 700 • Materialdruckbehälter Modelle • Drucklose Behälter mit Innensteuerung • Rührwerk-Systeme • Airless-Geräte und Flüssigkeitspumpen • Materialumlaufsysteme • Kombinierte Spritz- und Trockenboxen •...
  • Seite 2 PILOT WA 700 Mit Innensteuerung Stand: Februar 2009...

  • Seite 3: Eg-Konformitätserklärung

    • Email: info@walther-pilot.de Innensechskantschraube V 20 700 13 003 V 20 700 13 003 V 20 700 13 003 Automatische Spritzpistolen PILOT WA 700 - Serie mit Innensteuerung Typenbezeichnung Pistolenvorderkörper V 20 700 02 103 V 20 710 02 103...
  • Seite 4 V 10 700 37 XXX V 10 700 36 XXX V 10 700 36 XXX WALTHER PILOT hält für die Automatik-Spritzpistolen PILOT WA 700 - WA 750 HVLP -U und PLUS die Ausführung für die Kleberverarbeitung PILOT WA 703-K - WA 733 HVLP-U-K Reparatursets Materialdüse *...

  • Seite 5: Inhaltsverzeichnis

    • Email:info@walther-pilot.de Spritzbild verändern Spritzpistole umrüsten Bestimmungsgemäße Verwendung Reinigung Sicherheitshinweise Die automatischen Spritzpistolen der Baureihe PILOT WA 700 dienen ausschließlich der Verarbeitung spritzbarer Medien, wie z. B.: Grundreinigung Routinereinigung • Lacke und Farben • Fette, Öle und Korrosionsschutzmittel Instandsetzung •...

  • Seite 6: Sachwidrige Verwendung

    Die Form des Spritzstrahls (flach / breit / rund) wird bei den Modellen Die bestimmungsgemäße Verwendung schließt auch ein, dass alle Hinweise und PILOT WA 7XX mit Regelschrauben an der Pistole eingestellt. Angaben der vorliegenden Betriebsanleitung gelesen, verstanden und beachtet wer- den.

  • Seite 7: Allgemeine Sicherheitshinweise

    Allgemeine Sicherheitshinweise Montage ► Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen anerkann- Die Spritzpistole ist werkseitig komplett montiert. Bevor Sie die Spritzpistole in ten sicherheitstechnischen und arbeitsmedizinischen Regeln sind einzuhalten. Betrieb setzen können, sind die folgenden Tätigkeiten durchzuführen: ► Benutzen Sie die Spritzpistole nur in gut belüfteten Räumen. Im Arbeitsbereich ist Feuer, offenes Licht und Rauchen verboten.

  • Seite 8: Bedienung

    Verspritzen leicht entzündbarer Materialien (z. B. Lacke, Kleber) besteht erhöhte Explosions- und Brandgefahr. Spritzbild verändern Sie können an den Spritzpistolen der Baureihe PILOT WA 700 durch die folgenden Inbetrieb- und Außerbetriebsetzen Einstellungen das Spritzbild verändern. Bevor Sie die Spritzpistole in Betrieb setzen können, müssen folgende Voraussetzungen erfüllt sein:...

  • Seite 9: Spritzpistole Umrüsten

    Materialdruck regulieren Spritzpistole umrüsten Diese Einstellung können Sie nur an der Pumpe oder am Druckbehälter vornehmen. Beachten Sie dabei die Anweisungen und Sicherheitshinweise des Herstellers. Die zum Spritzmaterial passende Luftkopf-/ Materialdüse-/ Nadel-Kombination bil- det eine aufeinander abgestimmte Einheit - die Düseneinlage. Tauschen Sie immer Zerstäuberluftdruck regulieren die komplette Düseneinlage aus, damit die gewünschte Spritzbildqualität erhalten Der Zerstäuberluftdruck wird am Druckluft-Reduzierventil der Kompressoranlage ein-...

  • Seite 10: Grundreinigung

    Damit nicht die gesamte Spritzanlage in Betrieb gesetzt werden muss, können Reinigen Sie die Spritzpistole • vor jedem Farb- bzw. Materialwechsel Sie die Materialzufuhr der PILOT WA 700-Baureihe auch von Hand entsperren. • mindestens einmal wöchentlich • materialabhängig und je nach Verschmutzungsgrad mehrfach wöchentlich.

  • Seite 11: Undichte Nadelpackung Austauschen

    Die bei der Reinigung und Wartung anfallenden Materialien sind den Gesetzen und Vorschriften entsprechend sach- und fachgerecht zu entsorgen. Art. Nr.: V 16 207 00 . . 3 (WA 700 / WA 710) Art. Nr.: V 16 207 20 . . 3 (WA 720 / WA 730) Warnung Art.

  • Seite 12: Technische Daten

    86 dB (A) Luftverbrauch: Luftkopf Eingangsluftdruck Luftverbrauch an der Pistole 1031 4,0 bar 360 L/min. PILOT WA 700 / 710 PILOT WA 720 /730 1061 3,5 bar 340 L/min. HVLP PILOT WA 740 / 750 1060 3,4 bar 290 L/min.

Inhaltsverzeichnis
