Notbetrieb mit
optionaler
USB-Powerbank
Laden

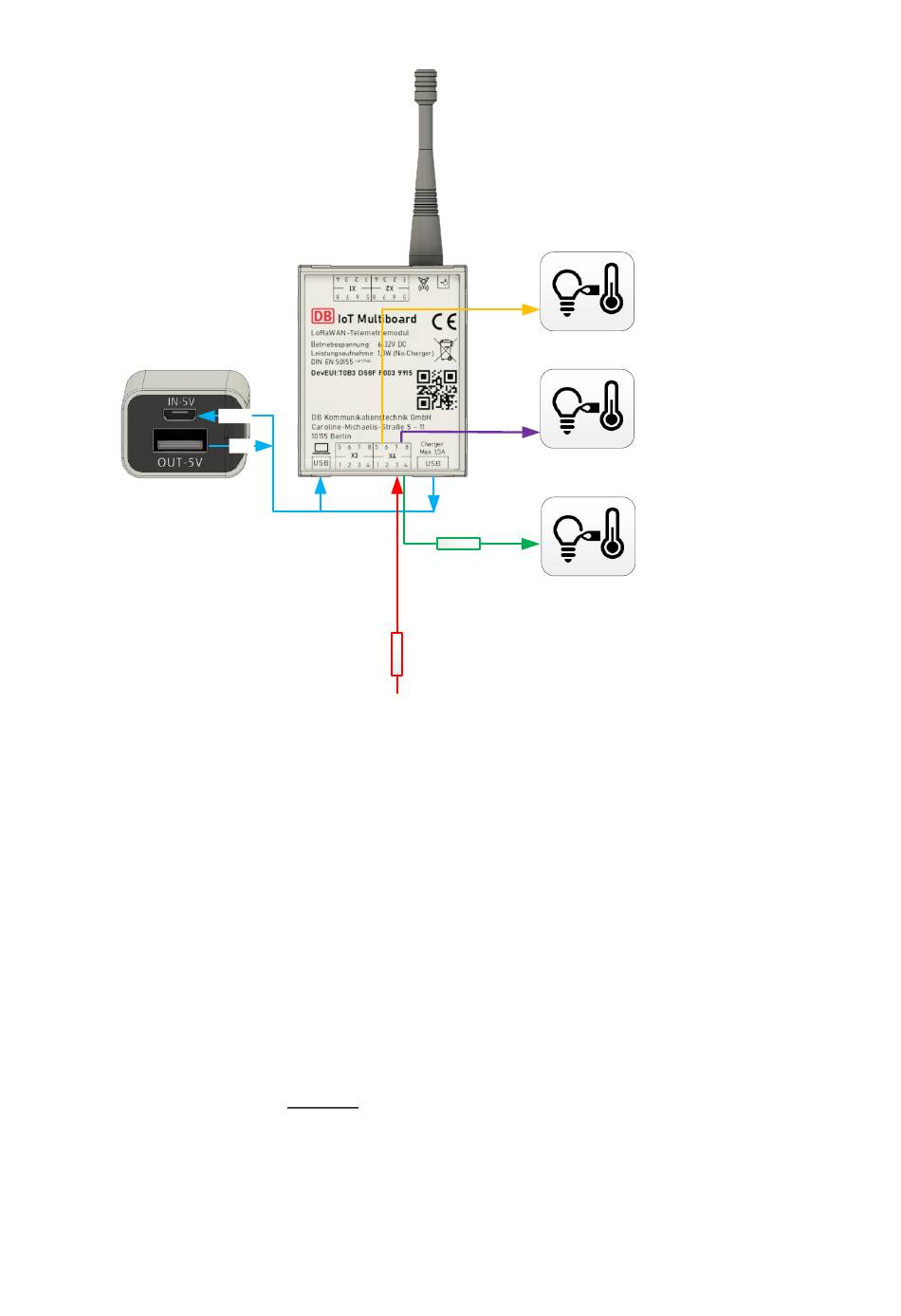

Abbildung 1: Mögliche Anschlusskonstellationen mit Beeinflussung der Stromaufnahme
▪
Beim Anschluss einer USB-Powerbank (externes Zubehör) zur Ersatzstromversorgung ist
auf den bestimmungsgemäßen Gebrauch der Powerbank zu achten (z.B. max. zulässige
Umgebungstemperatur, Erschütterungen). Es gelten die Vorgaben des jeweiligen Herstel-
lers. Bei der Auswahl der Powerbank ist auf das Vorhandensein von Konformitätserklä-
rungen – insbesondere zur Produktsicherheit – zu achten. Die Nutzung beschädigter oder
nicht geprüfter Powerbanks (z.B. aus Grauimporten) kann Brände oder Explosionen ver-
ursachen. Ferner ist zu beachten, dass die Powerbank im Überbrückungsmodus nicht in
einen Sleep-Mode fällt, wenn nur ein geringer Strom in Richtung Multiboard fließt. Dies
kann einen Ausfall der Überbrückung bewirken. Es wird empfohlen, die gewünschte Funk-
tion in der Zielkonstellation „Multiboard – Powerbank – Angeschlossene Peripherie" vorab
zu prüfen.
Die Nutzung eines IoT Multiboards gemeinsam mit einer Powerbank in einem Schienen-
fahrzeug ist aus zertifizierungstechnischen Gründen nicht zulässig.
▪
Wird der Spannungsausgang 6-32V DC genutzt (z.B. zur Spannungsversorgung zusätz-
lich angeschlossener Geräte), ist durch den Anwender sicherzustellen, dass die ange-
schlossenen Geräte über einen eigenen und unabhängigen Schutz vor Überströmen (z.B.
bei Defekt oder Kurzschluss) verfügen. Der Strom am Ausgang ist auf maximal 500mA zu
begrenzen.
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
USV
USV
Externe(r) Sensor(en) 1
Externe(r) Sensor(en) 2
Externe(r) Sensor(en) 3
Laden
Spannungsausgang
X4-2/4:
max. 500mA
Spannungsversorgung IoT Multiboard Eingangsbereich 6-32V DC:
Bei Nutzung des Spannungsausgangs (X4-2/4) ist der
durch eine
Feinsicherung (flink) auf maximal 500mA
Alternativ kann auch die anzuschließende Spannungsversorgung durch
den Einbau einer separaten
Stromaufnahme von
2,5A
begrenzt werden.
Spannungsversorgung
aus IoT Multiboard X4 - 5/6
5V / max. 0,1A
Spannungsversorgung
aus IoT Multiboard X4 - 7/8
3,3V / max. 0,1A
Spannungsversorgung
aus IoT Multiboard X4 - 2/4
Spannung = Eingangsspannung
Multiboard / max. 500mA
Ausgangsstrom
zu begrenzen.
Feinsicherung (flink)
auf eine max.
