Sicherheitshinweis zum Einbau in Schienenfahrzeuge
Dieser Anwendungsfall ist aktuell für den Einsatz in Schienenfahrzeugen nicht vor-
gesehen. Sofern dieser Einsatzfall erforderlich wird, ist die Umsetzung zwischen Be-
treiber und Hersteller abzustimmen. Insbesondere müssen dann auch nach DIN EN
50155 zertifizierte Powerbanks und USB-Kabel verwendet werden.
1.2.6 Parametrierung des Multiboards
Jedes Multiboard kann über die microUSB-Schnittstelle vollständig konfiguriert werden.
Die Konfiguration bezieht sich auf zwei Ebenen:
▪
LoRaWAN-Netzebene:
In dieser Ebene werden die spezifischen Anmeldeverfahren und Keys für ein bestimmtes
LoRaWAN-Netz konfiguriert. Diese Daten müssen mit den Anmeldedaten des Multiboards
im jeweiligen LoRaWAN-Netz korrespondieren.
▪
Funktionale Ebene:
In dieser Ebene werden die jeweiligen Ein- und Ausgänge, deren Schalt- und Reaktions-
verhalten, sowie die Häufigkeit von Sendevorgängen festgelegt.
o Definition von Abtastraten an internen Sensoren, digitalen und analogen Eingän-
gen.
o Aktivierung/Deaktivierung von digitalen I/O
o Einstellung Eingang/Ausgang für D1 bis D4
o Festlegung von maximalen Abweichungen zu vorherigen Werten, bzw. von oberen
und unteren Grenzwerten der analogen Eingänge und internen Sensoren.
o Festlegung von Zeitverzögerungen zwischen Trigger-Ereignissen und einem Sen-
devorgang.
o Direkte Steuerung von digitalen Ausgängen bei Überschreitungen von oberen o-
der unteren Grenzwerten an analogen Eingängen.
o Definition von Filtern an analogen Eingängen bei schwankenden Eingangssigna-
len (Tiefpass 1. Ordnung)
o Definition Keep-Alive-Signalisierung
Abtastung
Eingänge/Interne
Sensoren
(gem. Abtastrate 4,5
und 6)
Parameterwert = 0

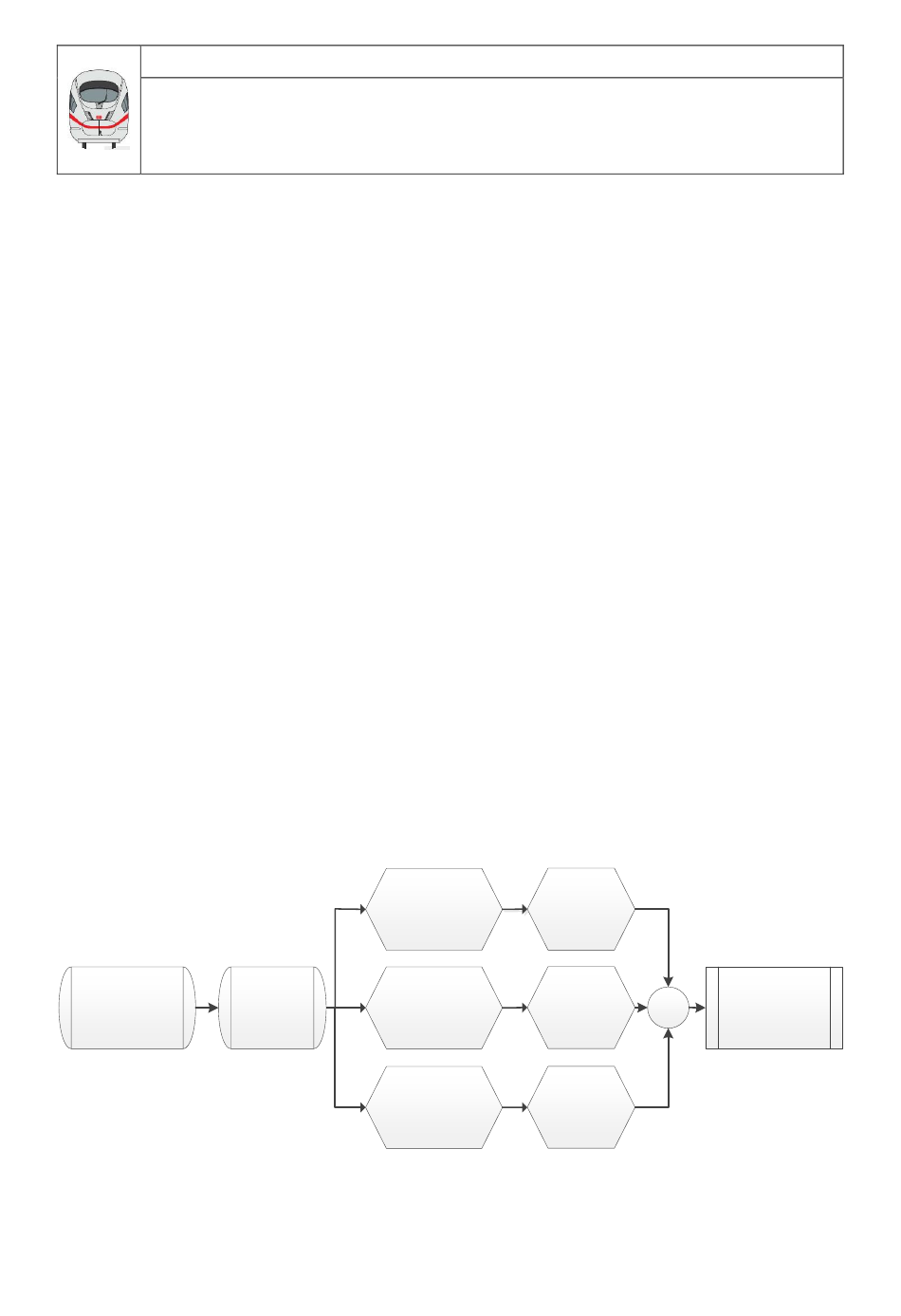

Abbildung 8: Schaltlogik für Sendevorgänge
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
Abweichung zum
vorherigen Wert
Parameterwert
Filter
Tiefpass
1. Ordnung
Parameterwert
unterschritten
Parameterwert
Parameterwert = 0
schaltet Filter aus
bricht Bewertung und
Sendevorgang ab
(Ausnahme Temperatur)
Delta-
ungleich 0
UND
ungleich 0?
Oberer
Grenzwert
überschritten
UND
ungleich 0
ungleich 0?
Unterer
Grenzwert
UND
ungleich 0
ungleich 0?
TtS = 0
Bricht
Sendevorgang
immer ab
TtS
TtS
Sendevorgang
OR
Übertragung der
abgetasteten Werte
TtS
LoRaWAN-
