1.2.11 UART-Schnittstelle

Die UART-Schnittstelle auf den Klemmen X1-5 bis X1-8 kann zur Aufschaltung von Service-
schnittstellen (UART oder RS-232) kundeneigener Anlagen genutzt werden. Hierüber lassen sich
anlagenspezifische Abfragen von Betriebs- und Störungsparametern implementieren. Im Auslie-
ferungszustand des Standardmoduls ist die Schnittstelle nur für die Einspielung von Firmware-
Updates vorbereitet (siehe Dokument "Parametrierungsanleitung IoT Multiboard"). Bei Bedarf
kann die Schnittstelle jedoch durch den Hersteller für die kundenspezifischen Anforderungen im-
plementiert und aktiviert werden.

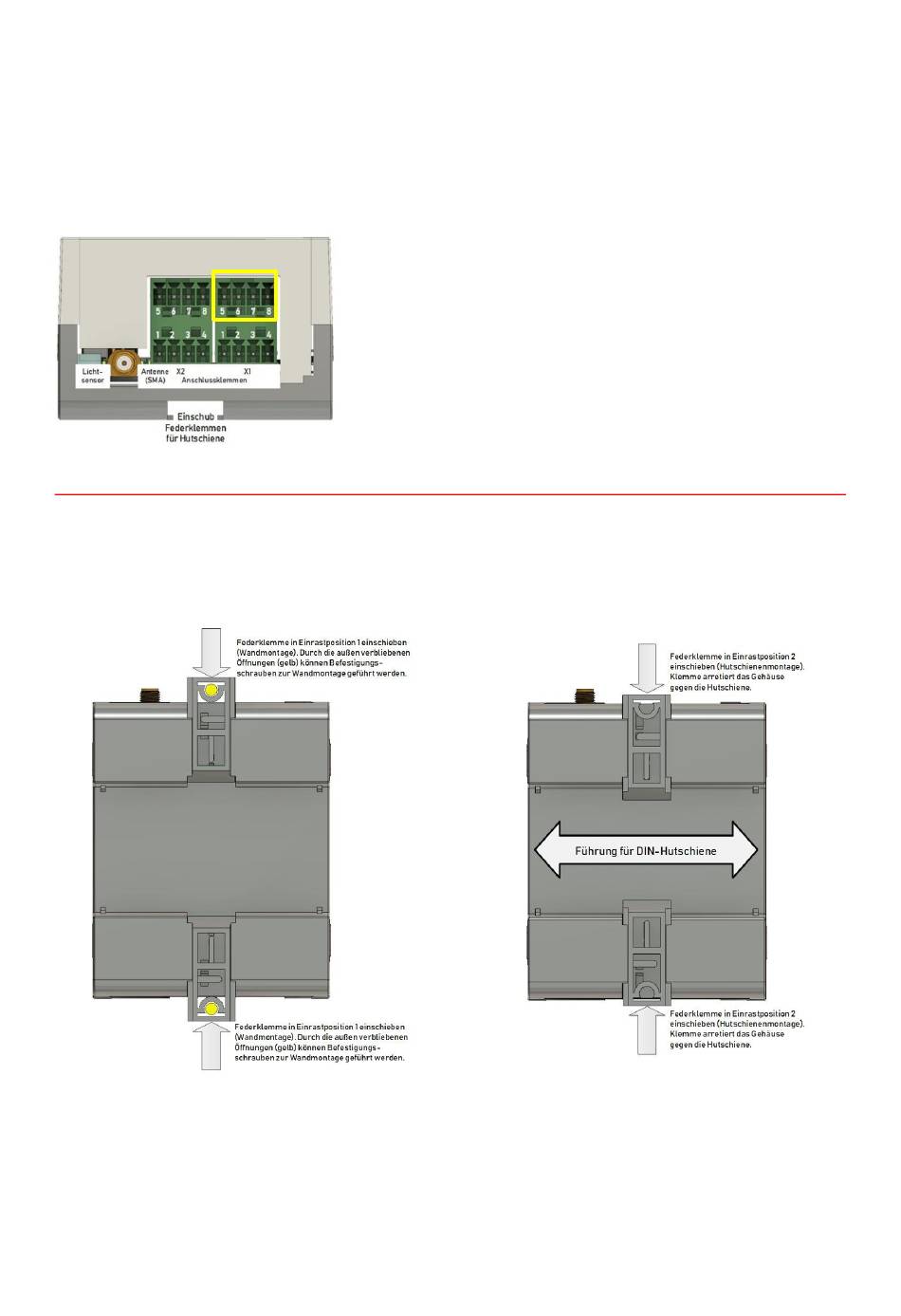

Abbildung 14: Anschlusspunkte UART

1.3 Montage und Inbetriebnahme

Das Modul wurde zur Montage auf einer DIN-Standard-Hutschiene (TH 35) oder zur Wandbe-
festigung konzipiert. Auf der Hutschiene benötigt es einen freien Einbauraum von 4 Teilungsein-
heiten.
Abbildung 15: IoT Multiboard Wandmontage
Die Federklemmen können an der Unterseite des Gehäuses in zwei Rastpositionen eingesteckt
werden:
Rastposition 1: Die beiden Federklemmen von außen bis zur ersten Einrastposition ein-
schieben. Hierdurch verbleiben die Öffnungen für Befestigungsschrauben außerhalb des
Gehäuses und können zur Wandmontage mittels zweier Schrauben genutzt werden.
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
UART-Schnittstelle
X1-5: RXb
X1-6: RXa (auch RS-232)
X1-7: TXb
X1-8: TXa (auch RS-232)
Abbildung 16: IoT Multiboard Hutschienenmontage
Seite 17 von 24
