Interne
Programmier-
schnittstelle
TC2030
LED 1
LED 2
LED 3
oben
unten
Micro USB
(Parametrierung)

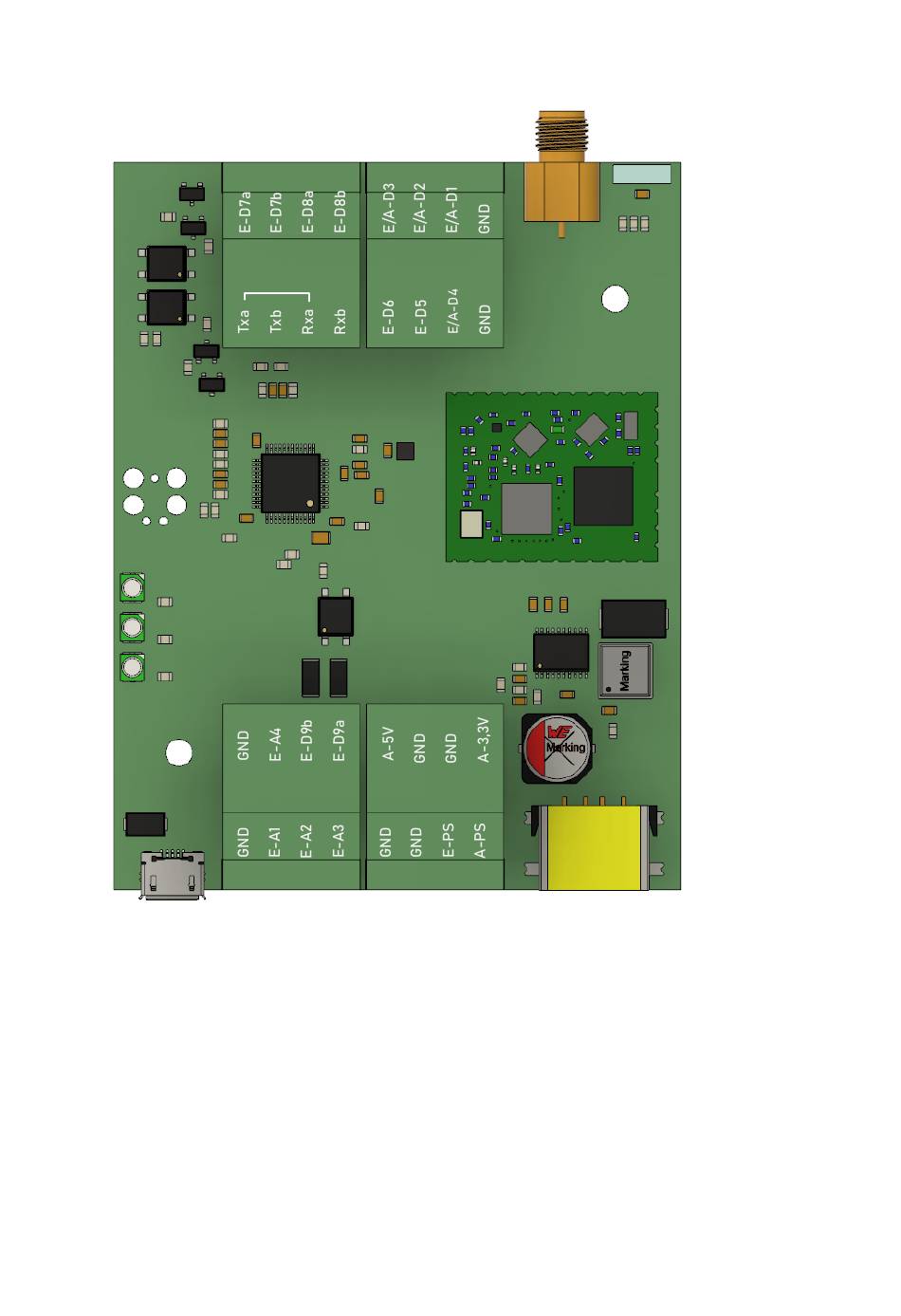

Abbildung 5: Ansicht Platine - Hardware und Anschlusspunkte IoT Multiboard
Funktion LED 1:
LED1 blinkt nach dem Einschalten und beim Einbuchen des Multiboards in ein LoraWAN-Netz.
Nach erfolgreicher Einbuchung leuchtet die LED dauerhaft grün.
Funktion LED 2:
LED 2 signalisiert die Änderung eines Zustands an einem der digitalen Eingänge oder eine Grenz-
wertüberschreitung an einem analogen oder internen Grenzwert. In diesem Fall leuchtet sie kurz
gelb auf
Funktion LED 3:
LED 3 signalisiert einen Sendevorgang über LoRaWAN (kurzes gelbes Blitzen).
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
Anschlussklemme
Anschlussklemme
X1
4
3
2
1
4
X1
8
7
6
5
8
RS-232
UART
Temp.-/
Feuchtesensor
5
6
7
8
5
X3
1
2
3
4
1
Anschlussklemme
Anschlussklemme
X3
Antennenanschluss
SMA (f)
LoRa 868MHz
X2
3
2
1
unten
X2
7
6
5
oben
LoRa-Funkmodul
6
7
8
X4
2
3
4
USB-Charger
X4
max. 1,5A
(Powerbank)
Lichtsensor
(intern)
