1.2.4 Reguläre Spannungsversorgung
Im regulären Betrieb wird eine Gleichspannungsquelle im Bereich von 6-32V an die Anschlüsse
E-PS (+ Anschluss, X4-3) und GND (Masse-Anschluss, X4-1 oder X4-2) angeschlossen (Be-
triebsnennspannung 24V DC). Der Anschluss wird durch eine selbstheilende Sicherung gegen
zu hohe Ströme bei Fehlern geschützt. Ist die reguläre Spannungsversorgung angeschlossen,
kann eine am Anschluss „USB Power" angeschlossene Powerbank geladen werden. Die ange-
schlossene Spannung kann auch unmittelbar am Anschluss A-PS (X4-4) abgegriffen werden, um
z.B. externe Sensoren mit Spannung zu versorgen (Achtung: Auf denselben Spannungsbereich
achten!).
Hinweis: Diese Funktion steht im Modus „Ersatzspannungsversorgung" oder „Spannungsversor-
gung über Micro USB" nicht zur Verfügung.
Sicherheitshinweis zum Einbau in Schienenfahrzeuge
Zertifizierte Nennspannung: 24V DC
Beim Einsatz an höheren Versorgungsspannungen (z.B. 110V DC) sind zertifizierte
Spannungswandler vorzuschalten.

1.2.5 Ersatzspannungsversorgung

Zur Ersatzspannungsversorgung kann eine handelsübliche USB-Powerbank (nicht im Lieferum-
fang – siehe 1.1 ) an das IoT Multiboard angeschlossen werden. Hierzu werden zwei zusätzliche
USB-Kabel (USB Typ A auf Micro USB Typ B) benötigt (nicht im Lieferumfang).
Der Anschluss erfolgt gem. folgender Abbildung:
USB-
Powerbank
Out
USB Typ A
Micro USB Typ B
Bei Vorhandensein der regulären Spannungsversorgung:
Bei Ausfall der regulären Spannungsversorgung:

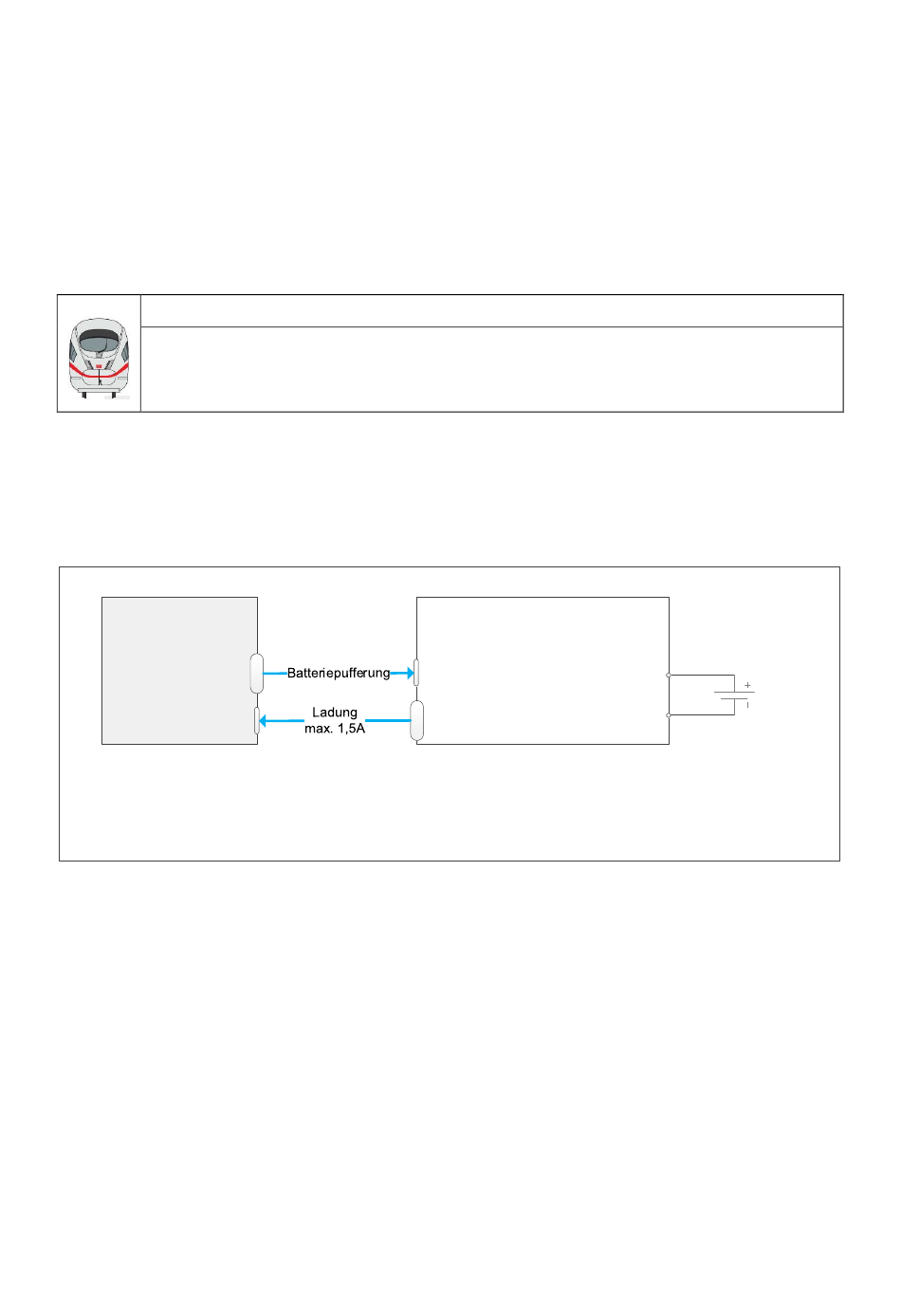

Abbildung 7: Anschluss einer USB Powerbank zur Ersatzspannungsversorgung
Bei vorhandener regulärer Spannungsversorgung wird die Powerbank mit bis zu 1,5A aufgela-
den. Beim Ausfall der regulären Spannungsversorgung (6-32V DC) puffert die Powerbank die
Funktion des IoT Multiboards. In diesem Zeitraum steht allerdings die Funktion des externen
Spannungsausgangs A-PS 6-32V DC (X4-4) nicht zur Verfügung. Die Überbrückungszeit ist ab-
hängig von der Kapazität der Powerbank und der konkreten Nutzung des IoT Multiboards. Bei
konkretem Bedarf ist die Überbrückungszeit bzw. die benötigte Kapazität kundenspezifisch zu
ermitteln. Im Pufferbetrieb ist von einer max. Leistungsaufnahme von 2W auszugehen. Bei der
Auswahl der Powerbank ist darauf zu achten, dass die Powerbank im Überbrückungsmodus nicht
in einen Sleep-Mode fällt, wenn nur ein geringer Strom in Richtung Multiboard fließt. Dies kann
einen Ausfall der Überbrückung bewirken. Es wird empfohlen, die gewünschte Funktion in der
Zielkonstellation „Multiboard – Powerbank – Angeschlossene Peripherie" vorab zu prüfen.
