Inhaltszusammenfassung für dB IoT Multiboard

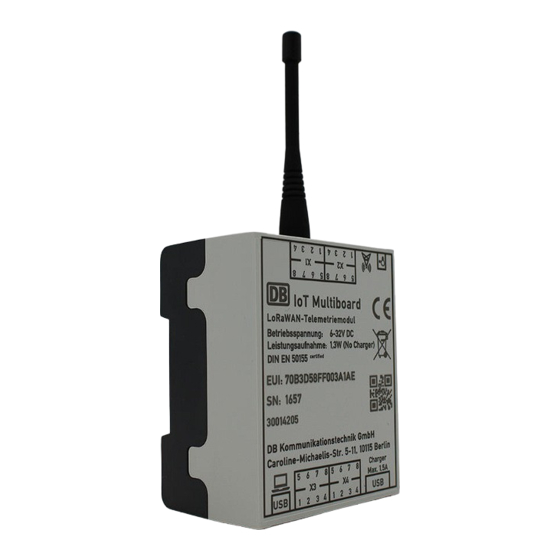

- Seite 1 Kommunikationstechnik Manual IoT Multiboard Gebrauchsanweisung DB Kommunikationstechnik GmbH Engineering Stand 03/2020 Version 2020_1.0...
-
Seite 2: Inhaltsverzeichnis
1.2.11 UART-Schnittstelle 1.3 Montage und Inbetriebnahme 1.4 Wartung 1.5 Außerbetriebsetzung 1.6 Verhalten bei Störungen 1.7 Entsorgung 1.8 Zubehör und Ersatzteile 1.9 CE-Konformitätserklärung Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 2 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten... -
Seite 3: Iot Multiboard - Eine Kurze Einführung
Funkübertragungen zu ermöglichen. Das IoT Multiboard kann in öffentlichen und privaten LoRaWAN-Netzen eingesetzt werden. Das IoT Multiboard wurde erfolgreich nach DIN EN 50155 zertifiziert und darf somit – aufgrund nachgewiesener Betriebssicherheit und Robustheit - auch in Schienenfahrzeugen eingesetzt wer- den. -
Seite 4: Sicherheitsanweisungen
1.1 Sicherheitsanweisungen ▪ Das IoT Multiboard ist ein elektronisches Gerät, dass ausschließlich durch qualifiziertes Personal mit einer Berufsausbildung im elektrotechnischen oder elektronischen Bereich montiert, in Betrieb gesetzt und instandgehalten werden darf. Es ist nicht zum Einbau und zur Nutzung durch private Endanwender vorgesehen oder geeignet. - Seite 5 Geräte über einen eigenen und unabhängigen Schutz vor Überströmen (z.B. bei Defekt oder Kurzschluss) verfügen. Der Strom am Ausgang ist auf maximal 500mA zu begrenzen. Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 5 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten...
- Seite 6 Gültigkeit der Zertifizierung erhalten bleibt. Diese Hinweise sind in die- ser Gebrauchsanweisung und allen zugehörigen Anleitungen gesondert gekennzeichnet: Sicherheitshinweis zum Einbau in Schienenfahrzeuge Hinweistext Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 6 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten...
-
Seite 7: Produktbeschreibung
1.2 Produktbeschreibung 1.2.1 Systemüberblick Das IoT Multiboard ist ein Telemetriemodul zur Übertragung von externen und internen Sensor- daten über das Funkprotokoll LoRaWAN. Es verfügt über folgende Merkmale: ▪ Eingangsspannungsbereich von 6-32V DC. Nennspannung 24V DC ▪ Lagerfähigkeit im Bereich -30°C bis +70°C Betriebstemperaturklasse: -40°C bis +70°C (OT 4). - Seite 8 Smartphone-APP unterstützt werden (Beschleuni- gung der Datenerfassung und Vermeidung von Tippfehlern bei der Zuordnung der DevEUI zum Einbauort). Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 8 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten...
-
Seite 9: Schutz Des Systems Vor Fehlbedienungen
Sollte das Multiboard durch einen falschen Anschluss über einen längeren Zeitraum zu hoher Spannung ausgesetzt sein, kann es zu dauerhaften Beschädi- gungen kommen. Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 9 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten... -
Seite 10: Funktion Led
Micro USB max. 1,5A (Parametrierung) (Powerbank) Abbildung 5: Ansicht Platine - Hardware und Anschlusspunkte IoT Multiboard Funktion LED 1: LED1 blinkt nach dem Einschalten und beim Einbuchen des Multiboards in ein LoraWAN-Netz. Nach erfolgreicher Einbuchung leuchtet die LED dauerhaft grün. -
Seite 11: Spannungsversorgung
Dieser Anwendungsfall ist aktuell für den Einsatz in Schienenfahrzeugen nur für den Servicefall vorgesehen (z.B. Konfiguration eines Moduls mit einem Service-PC). Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 11 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten... -
Seite 12: Reguläre Spannungsversorgung
1.2.5 Ersatzspannungsversorgung Zur Ersatzspannungsversorgung kann eine handelsübliche USB-Powerbank (nicht im Lieferum- fang – siehe 1.1 ) an das IoT Multiboard angeschlossen werden. Hierzu werden zwei zusätzliche USB-Kabel (USB Typ A auf Micro USB Typ B) benötigt (nicht im Lieferumfang). Der Anschluss erfolgt gem. folgender Abbildung:... -
Seite 13: Parametrierung Des Multiboards
TtS = 0 schaltet Filter aus bricht Bewertung und Bricht Sendevorgang ab Sendevorgang (Ausnahme Temperatur) immer ab Abbildung 8: Schaltlogik für Sendevorgänge Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 13 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten... -
Seite 14: Digitale Eingänge
(oder eine andere Spannung mit gleicher Masse/GND, z.B. der interne 5V-Ausgang). Hierbei kann eine max. Spannung von 32V DC verwendet werden. Das IoT Multiboard wertet eine angelegte Spannung von 0 bis <3V DC als „Logisch 0“ (Low) und eine Spannung >3-4V DC als „Logisch 1“... -
Seite 15: Digitale Ausgänge
Dieser Anwendungsfall ist aktuell für den Einsatz in Schienenfahrzeugen nicht vor- gesehen. Sofern dieser Einsatzfall erforderlich wird, ist die Umsetzung zwischen Be- treiber und Hersteller abzustimmen. Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 15 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten... -
Seite 16: Entkoppelte Digitale Eingänge
1.2.9 Entkoppelte digitale Eingänge Die Eingänge D7 (X1-3/4), D8 (X1-1/2) und D9 (X3-7/8) ermöglichen die entkoppelte Aufschal- tung einer Kundenanlage auf das IoT Multiboard (galvanisch getrennt). Hierbei haben die Kun- denanlage und das IoT Multiboard keine gemeinsame Verbindung Ihrer Spannungsversorgun- gen. -
Seite 17: Uart-Schnittstelle
Abfragen von Betriebs- und Störungsparametern implementieren. Im Auslie- ferungszustand des Standardmoduls ist die Schnittstelle nur für die Einspielung von Firmware- Updates vorbereitet (siehe Dokument “Parametrierungsanleitung IoT Multiboard“). Bei Bedarf kann die Schnittstelle jedoch durch den Hersteller für die kundenspezifischen Anforderungen im- plementiert und aktiviert werden. - Seite 18 Peripherie (achtpolige Anschlussterminals X1-X4 mit zwei Anschlussreihen). Abbildung 17: Belegung X1 und X2 Abbildung 18: Ansicht obere Anschlussseite (Antennenseite) Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 18 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten...
- Seite 19 Serie 3043C 4-polig benötigt (nicht im Lieferumfang enthalten – siehe Zubehör in Kapitel 1.8). Diese werden mit den Kabeln verbunden und in die Anschlussterminals X1 bis X4 eingesteckt. Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 19 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten...
- Seite 20 (z.B. X1 oben), um Verwechslungen beim Aufstecken zu vermeiden. Ebenso kann auch der Kabelbaum mit einer entsprechenden Beschrif- tung versehen werden. Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 20 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten...
-
Seite 21: Wartung
Die DevEUI ist im Klartext und als QR-Code auf jedem Multiboard aufgedruckt. 1.4 Wartung Das IoT Multiboard ist grundsätzlich wartungsfrei. In Abhängigkeit vom Einbauort kann es emp- fehlenswert sein, den festen Sitz von Anschlusssteckern und Antennenverbindung gelegentlich zu überprüfen. In staubigen Umgebungen empfiehlt sich eine regelmäßige Entfernung von Ver- schmutzungen (z.B. -
Seite 22: Verhalten Bei Störungen
Netzbetreiber überprüft die Anmeldung des Moduls im LoRaWAN-Netz. Alternativ kann der LoRaWAN-Netzeinbuchungsvorgang auch mit LED 1 (siehe Abbil- dung 5: Ansicht Platine - Hardware und Anschlusspunkte IoT Multiboard) geprüft wer- den. Nach erfolgreicher Einbuchung leuchtet diese LED dauerhaft grün. Ausgehende Sendungen können an LED 3 über ein kurzes gelbes Bltzen erkannt wer- den. -
Seite 23: Zubehör Und Ersatzteile
1.8 Zubehör und Ersatzteile Das IoT Multiboard ist ein Ein-Platinen-System ohne separat tauschbare Teilkomponenten. Aus diesem Grund sind lediglich folgende Komponenten als Zubehör oder Ersatzteil vorgesehen: Komponente Beschreibung Lieferant: Würth Elektronik Anschlussstecker Würth Anschlussstecker WR-TBL Serie 3043C 4-polig Artikel-Nr.: 691304300004... -
Seite 24: Ce-Konformitätserklärung
1.9 CE-Konformitätserklärung Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx Seite 24 von 24 Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten...
