Die genaue Vorgehensweise der Parametrierung ist im Dokument „Parametrierungsanleitung IoT
Multiboard" beschrieben. Für kundenspezifische Großprojekte ist es empfehlenswert, das zu nut-
zende LoRaWAN-Netz und die funktionalen Vorgaben vorab abzustimmen und die Geräte vor-
konfiguriert, bzw. mit vorgefertigten Konfigurationsdateien zu bestellen.
Sicherheitshinweis zum Einbau in Schienenfahrzeuge
Beim Einsatz in Schienenfahrzeugen werden vorkonfigurierte Multiboards einge-
setzt. Eine manuelle Konfiguration oder Änderung der Konfiguration ist nicht vorge-
sehen.
1.2.7 Digitale Eingänge
Als digitale Eingänge können die Ports D1 (X2-2), D2 (X2-3), D3 (X2-4), D4 (X2-6), D5 (X2-7)
und D6 (X2-8) verwendet werden. Hierbei sind D5 und D6 permanent als Eingänge nutzbar. Die
Ports D1, D2, D3 und D4 müssen im Rahmen der Parametrierung explizit als Eingänge konfigu-
riert werden.
Die digitalen Eingänge werden immer gegen die A – PS (+ Anschluss) der Spannungsversorgung
betrieben (oder eine andere Spannung mit gleicher Masse/GND, z.B. der interne 5V-Ausgang).
Hierbei kann eine max. Spannung von 32V DC verwendet werden. Das IoT Multiboard wertet
eine angelegte Spannung von 0 bis <3V DC als „Logisch 0" (Low) und eine Spannung >3-4V DC
als „Logisch 1" (High) aus. Ist keine Spannung angeschlossen, wird „Logisch 0" ausgewertet.
Die Eingänge sind gegen Umpolung und kurzzeitige Überspannung geschützt.
Eine typische Anwendung ist die Auswertung eines potentialfreien Relaiskontaktes einer Kun-
denanlage (z.B. Kontakt für Sammelalarm Klimastörung oder Anlagenausfall):
Kundenanlage
Interne Steuerung mit
einem potentialfreien
Schaltkontakt (NO
oder NC)
(z.B. Meldekontakt
Störung oder
Alarmauslösung
Zustand des Schaltkontaktes wird festgestellt (geschlossen oder offen – keine Fremdspannung aus Kundenanlage)

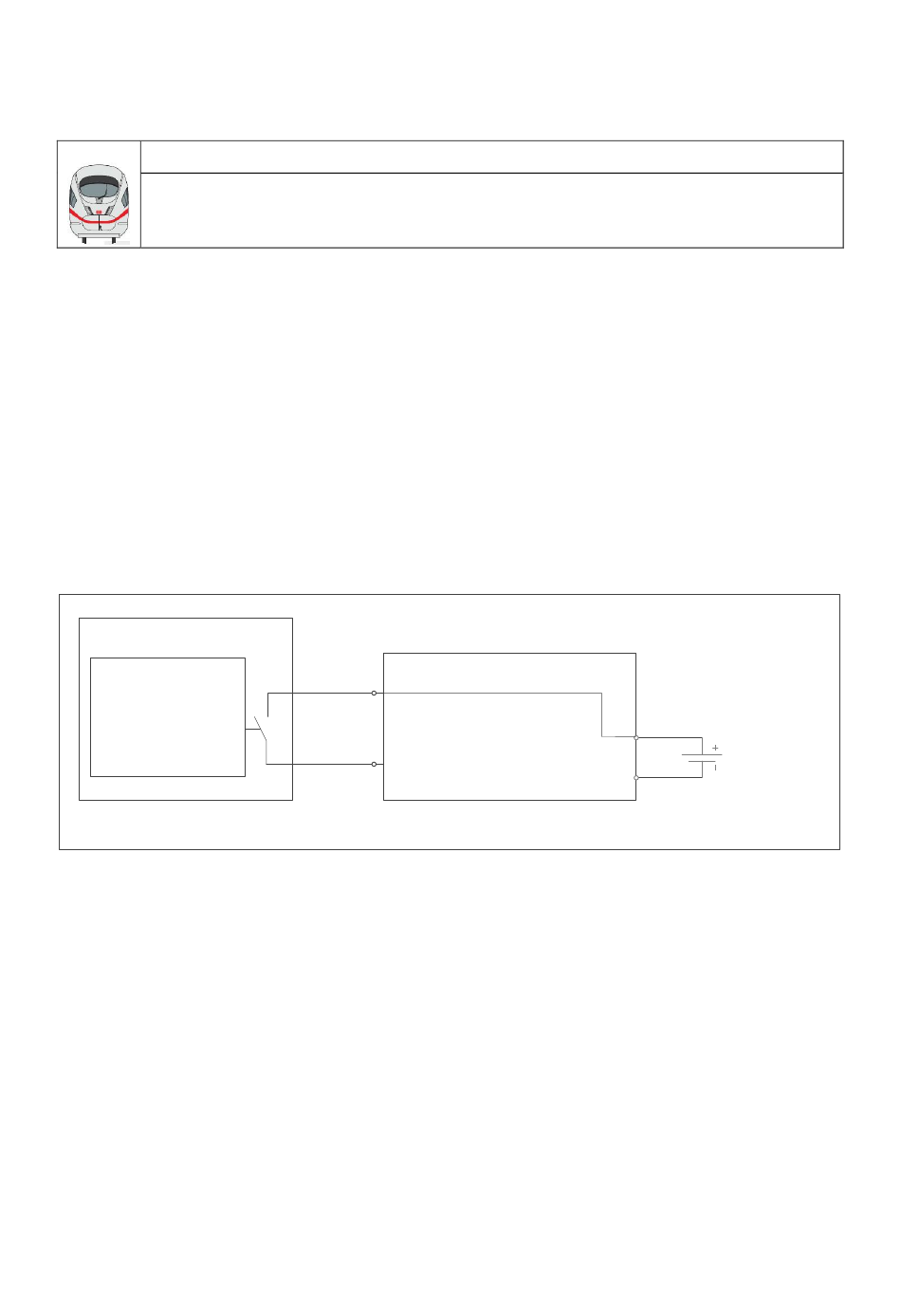

Abbildung 9: Anwendungsbeispiel 1 für digitale Eingänge
Neben der Aufschaltung eines potentialfreien Kontaktes, können auch geschaltete Spannungs-
ausgänge der Kundenanlage auf die digitalen Eingänge geschaltet werden. Hierbei sind zwei
Punkte zu beachten:
▪
Die digitalen Spannungspegel müssen sich im Bereich 0-3V DC (Low-Pegel), bzw. zwi-
schen 3V DC und 32V DC (High-Pegel) befinden.
▪
Kundenanlage und IoT Multiboard müssen eine gemeinsame Masse (GND) besitzen.
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
A – PS
A – 3,3V
IoT Multiboard
A – 5V
Digitaleingänge
D1
D1, D2, D3, D4, D5 und D6
•
D1 bis D4 müssen als
Dx
Eingänge parametriert werden.
•
D5 und D6 sind immer Eingänge
E - PS
Power
Supply
GND
Seite 14 von 24
