Die Montage der Kabel mit den Anschlusssteckern erfolgt verschraubungsfrei gem. folgender
Beschreibung:

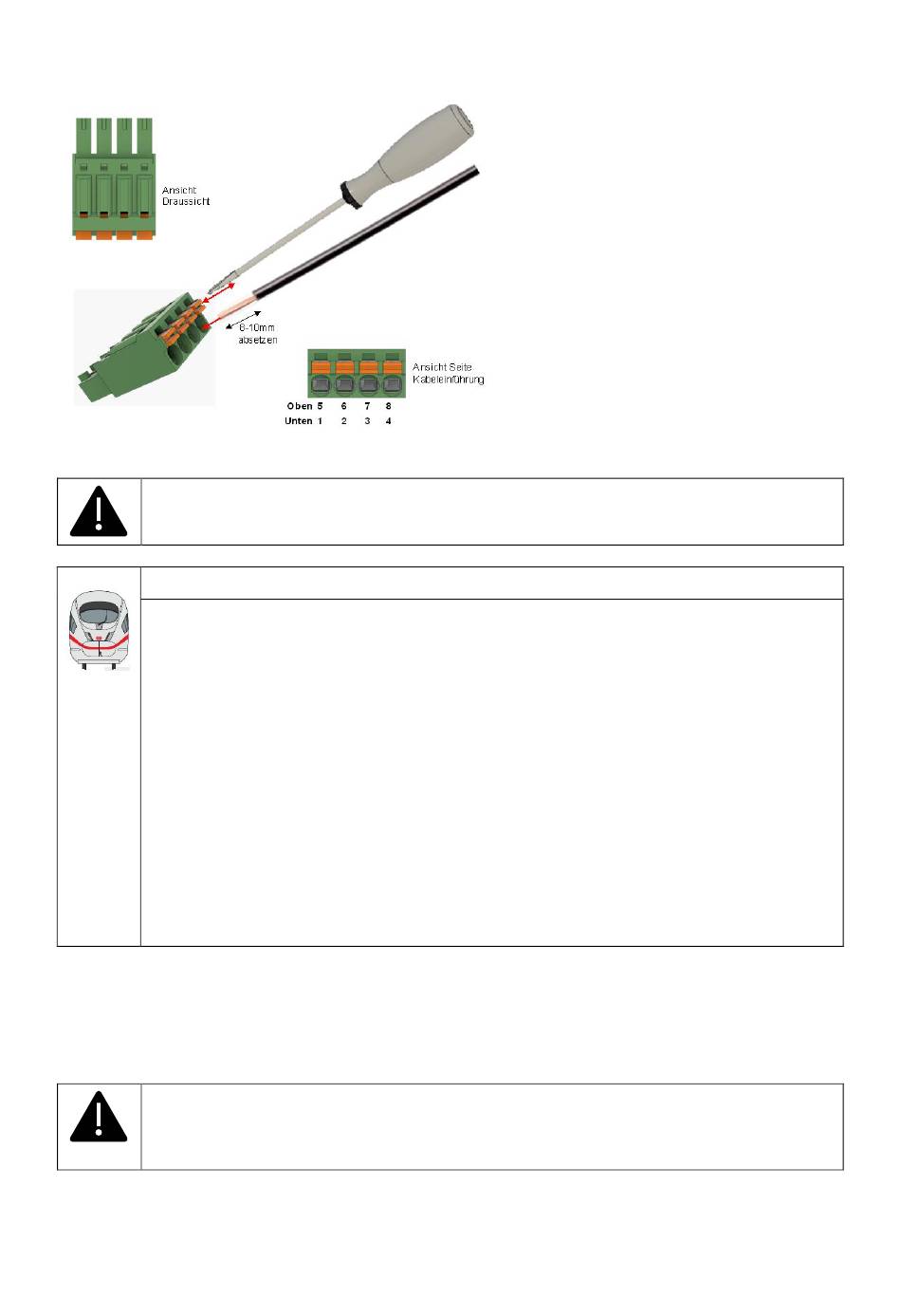

Abbildung 22: Montageanleitung Anschlussstecker
Es können eindrähtige oder mehrdrähtige Leitungen angeschlossen werden. Der
verwendete Leiterquerschnitt muss im Bereich von 0,25-1,25mm
liegen, damit die sichere Verriegelung in den Klemmen gewährleistet werden kann.
Sicherheitshinweis zum Einbau in Schienenfahrzeuge
Für den Anschluss des Moduls in Schienenfahrzeugen dürfen nur brandschutztech-
nisch zugelassene Leitungen verwendet werden. Dies sind u.a. folgende Leitungen
des Herstellers Huber + Suhner:
RADOX®TENUIS-TW 600V M Einzeladerleitung
RADOX®TENUIS-TW 600V MM Mehraderleitung
RADOX®TENUIS-TW 600V MM SMehraderleitung, geschirmt
RADOX®3 GKW 600V Einzeladerleitung
RADOX®3 GKW 600V XM Mehraderleitung
RADOX®3 GKW 600V XM SMehraderleitung geschirmt
Die Verwendung anderer zertifizierter Kabeltypen ist vor der Montage mit dem Be-
treiber abzustimmen.
Es wird hier empfohlen den Leiterquerschnitt 1mm
Nach dem Anschluss der Leitungen an die Anschlussstecker werden die Stecker in die An-
schlussreihen der Anschlussterminals eingesteckt. Das Verfahren erleichtert im Fehlerfall den
Austausch des Gerätes durch das Servicepersonal.
Es wird ausdrücklich empfohlen, die Anschlussstecker mit einem wasserfesten Stift
eindeutig zu beschriften (z.B. X1 oben), um Verwechslungen beim Aufstecken zu
vermeiden. Ebenso kann auch der Kabelbaum mit einer entsprechenden Beschrif-
tung versehen werden.
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
Montagereihenfolge:
1. Ader 8mm bis max. 10mm absetzen.
2. Mit Schraubendreher (Breite 2,5mm) die
orange Verriegelung herunterdrücken.
3. Im heruntergedrückten Zustand die
abgesetzte Ader vollständig in Einfüh-
rung stecken. Außen dürfen sich keine
abgesetzten Adern berühren.
4. Schraubendreher entfernen.
Ader wird hierdurch verriegelt.
5. Zugprobe an Ader durchführen.
2
zu verwenden.
2
Seite 20 von 24
