Rastposition 2: Die beiden Federklemmen von außen bis zur zweiten Einrastposition ein-
schieben. Hierbei verschwinden die Öffnungen für die Befestigungsschrauben unter dem
Gehäuse und die Federklemmen drücken zur Arretierung an die Hutschiene an.
Bei der Montage ist darauf zu achten, dass das Gerät möglichst immer senkrecht und mit der
Antenne nach oben befestigt wird. Hierdurch werden Probleme bei der Funkübertragung vermie-
den.
Bevor weitere Anschlüsse (insbesondere der Spannungsversorgung) erfolgen, ist sicherzustel-
len, dass die im Lieferumfang enthaltene, oder eine geeignete andere LoRa-Antenne (868MHz-
Bereich, Anschlussstecker SMA-Male) am Antennenanschluss angeschlossen ist.
Gerät niemals ohne angeschlossene Antenne in Betrieb nehmen. Bei der Verwen-
dung alternativer Antennen ist auf den korrekten Frequenzbereich (868MHz LoRa-
Eignung) zu achten.
Die Verwendung alternativer Antennen mit oder ohne Verstärkung erfolgt in Eigenverantwortung
des Anwenders. Der Hersteller übernimmt hierbei keinerlei Gewährleistung auf Funktion und die
Konformität mit funktechnischen Regularien.
Sollte der Errichter oder Anwender diese oder eine andere Antenne über ein Verlängerungskabel
absetzen und ggf. in den Außenbereich verlagern, geschieht dies ebenfalls in der kompletten
Eigenverantwortung des Errichters oder Anwenders.
Der Hersteller weist ausdrücklich darauf hin, dass bei Antennen im Außenbereich –
je nach Errichtungsort – auch Sicherheitsvorkehrungen zum Überspannungs- und
Blitzschutz fachmännisch geplant und umgesetzt werden müssen.
Sicherheitshinweis zum Einbau in Schienenfahrzeuge
Für den Einsatz in Schienenfahrzeugen darf nur die im Lieferumfang enthaltene An-
tenne (Panorama Antennas, MQ-SMAMO-868) verwendet werden, da ansonsten
zertifizierungsrelevante Parameter verändert werden.
An der oberen Seite (Antennenanschluss) und der unteren Seite (USB-Anschlüsse) des Moduls
befinden sich je vier vierpolige Anschlussklemmen zum Anschluss der Spannungsversorgung
und der gesamten Peripherie (achtpolige Anschlussterminals X1-X4 mit zwei Anschlussreihen).

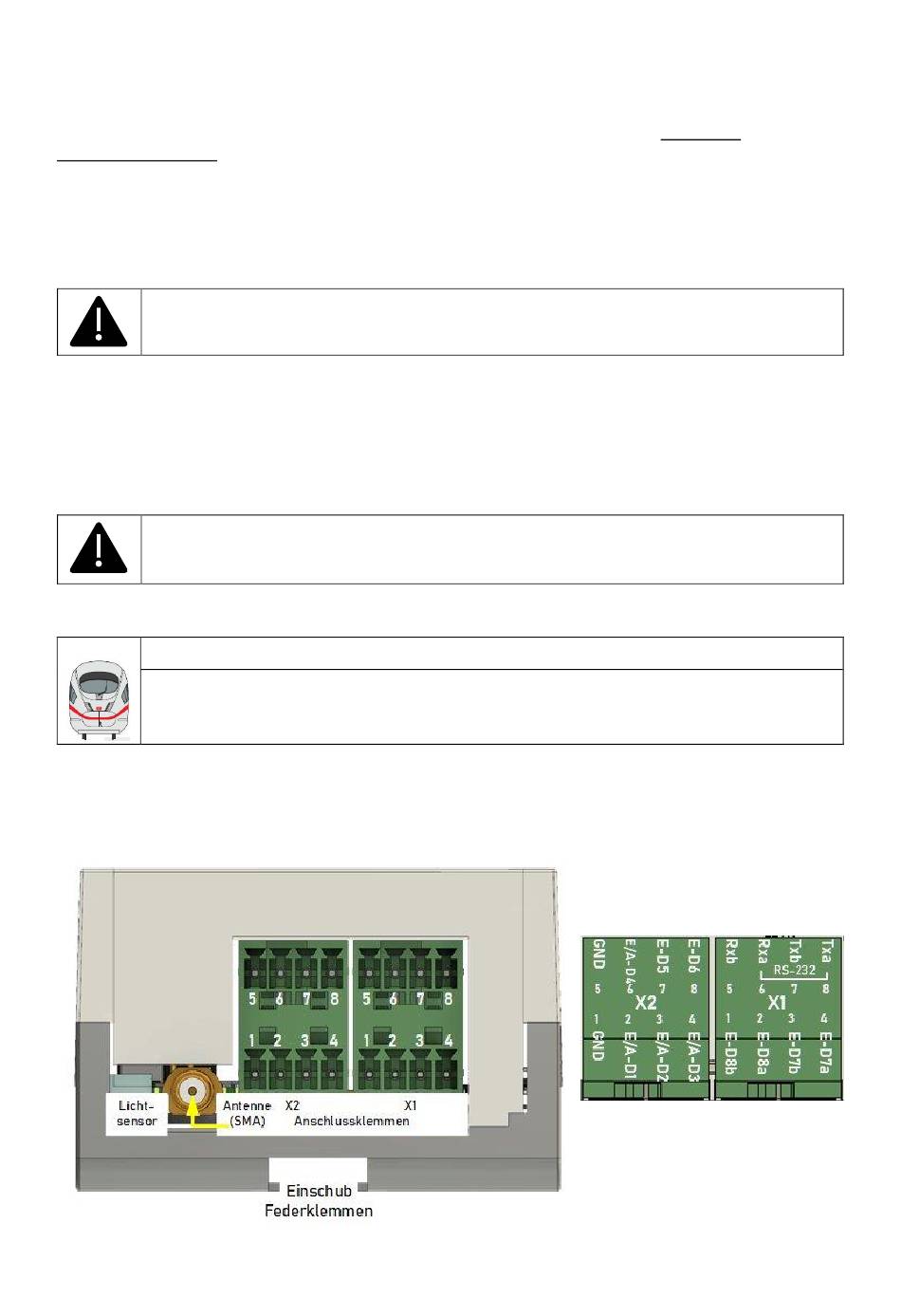

Abbildung 18: Ansicht obere Anschlussseite (Antennenseite)
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
Abbildung 17: Belegung X1 und X2
