Kundenanlage
Interne Steuerung mit
einem digitalen
Spannungsausgang
(z.B. Meldeausgang)
Digitaler Zustand des Spannungsausgang wird festgestellt ( Low (0-3V DC) oder High (>3V bis <32V DC)
Fremdspannung <32V DC aus Kundenanlage mit gemeinsamer Masse (GND)

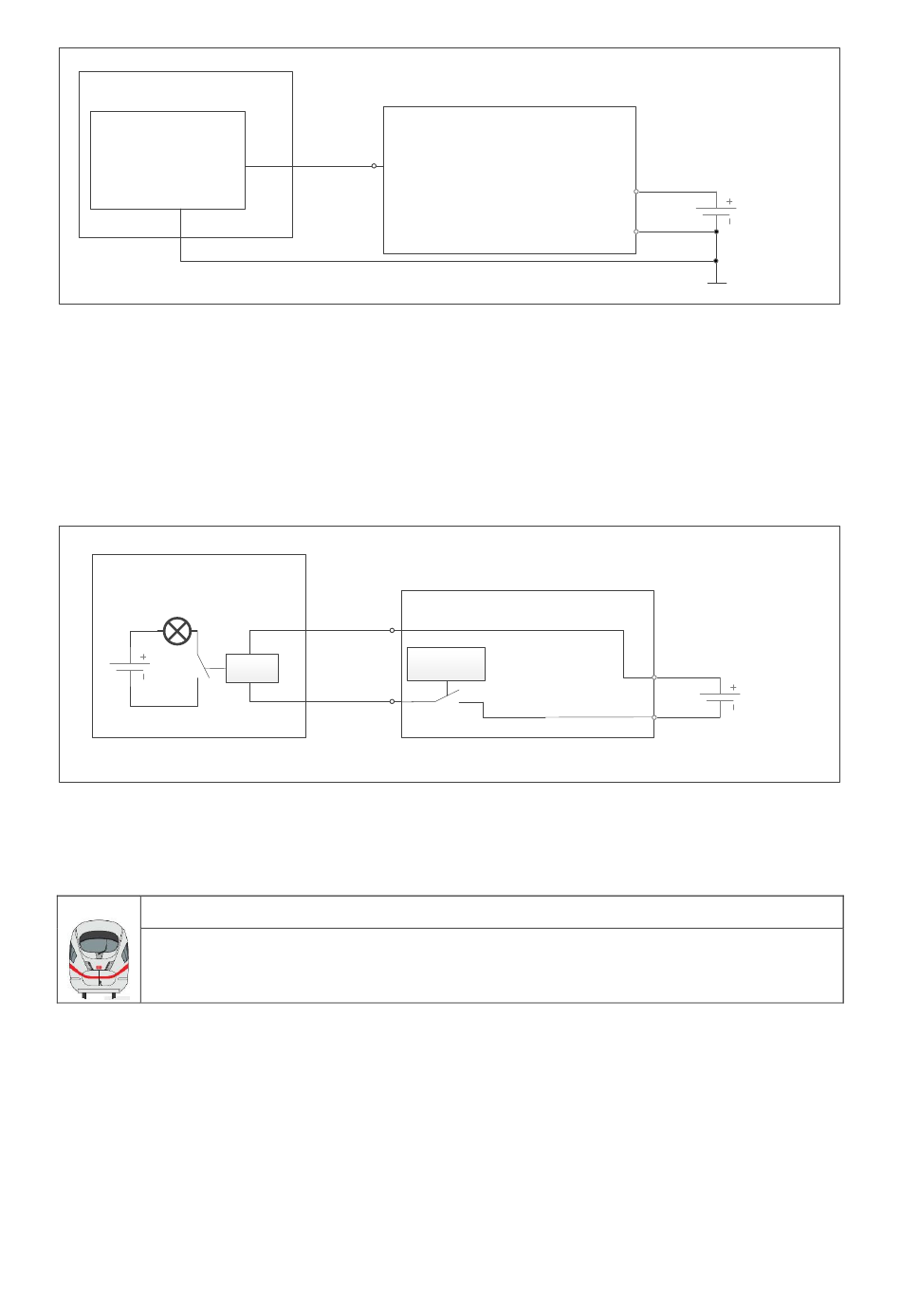

Abbildung 10: Anwendungsbeispiel 2 für digitale Eingänge
1.2.8 Digitale Ausgänge
Als digitale Ausgänge können die Ports D1 (X2-2), D2 (X2-3), D3 (X2-4), D4 (X2-6) verwendet
werden. Hierzu ist es erforderlich, dass die Ports im Rahmen der Parametrierung als Ausgänge
konfiguriert wurden. Die digitalen Ausgänge werden gegen A-PS (+ Anschluss) der Spannungs-
versorgung, bzw. gegen den 3,3V- oder 5V-Ausgang des Multiboards betrieben. Der max. Aus-
gangsstrom je Ausgang sollte 50mA nicht überschreiten. Der Ausgang schaltet bei Aktivierung
Masse (GND) durch:
Kundenanlage
Multiboard steuert eine Kundenanlage über das Einschalten einer Spannung am Digitalausgang
(Masse-schaltend gegen einen der Spannungsausgänge)
Abbildung 11: Anwendungsbeispiel für digitale Ausgänge
Dies ermöglicht die Ansteuerung einer Schalteinrichtung in der Kundenanlage (ggf. auch über
ein geeignetes Relais).
Sicherheitshinweis zum Einbau in Schienenfahrzeuge
Dieser Anwendungsfall ist aktuell für den Einsatz in Schienenfahrzeugen nicht vor-
gesehen. Sofern dieser Einsatzfall erforderlich wird, ist die Umsetzung zwischen Be-
treiber und Hersteller abzustimmen.
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
IoT Multiboard
Dx
Digitaleingänge
D1
D1, D2, D3, D4, D5 und D6
•
D1 bis D4 müssen als
Eingänge parametriert werden.
•
D5 und D6 sind immer Eingänge
A – PS
A – 3,3V
IoT Multiboard
A – 5V
Digitalausgänge
Steuerung
D1, D2, D3 und D4
Parametrierung Ausgang
E - PS
Power
Supply
GND
E - PS
Power
Supply
GND
