1.2.9 Entkoppelte digitale Eingänge
Die Eingänge D7 (X1-3/4), D8 (X1-1/2) und D9 (X3-7/8) ermöglichen die entkoppelte Aufschal-
tung einer Kundenanlage auf das IoT Multiboard (galvanisch getrennt). Hierbei haben die Kun-
denanlage und das IoT Multiboard keine gemeinsame Verbindung Ihrer Spannungsversorgun-
gen. Auf diese Weise können auch Fremdspannungen aus der Kundenanlage digital ausgewertet
werden. Übersteigt die Fremdspannung einen Wert von 5V DC wird sie als „Logisch 1" (High)
ausgewertet. Bleibt sie darunter, wird „Logisch 0" (Low) zugeordnet.
Die Eingänge sind gegen Umpolung und kurzzeitige Überspannung geschützt.
Kundenanlage
Galvanische Trennung zwischen Kundenanlage und IoT Multiboard (Fremdspannung aus Kundenanlage)

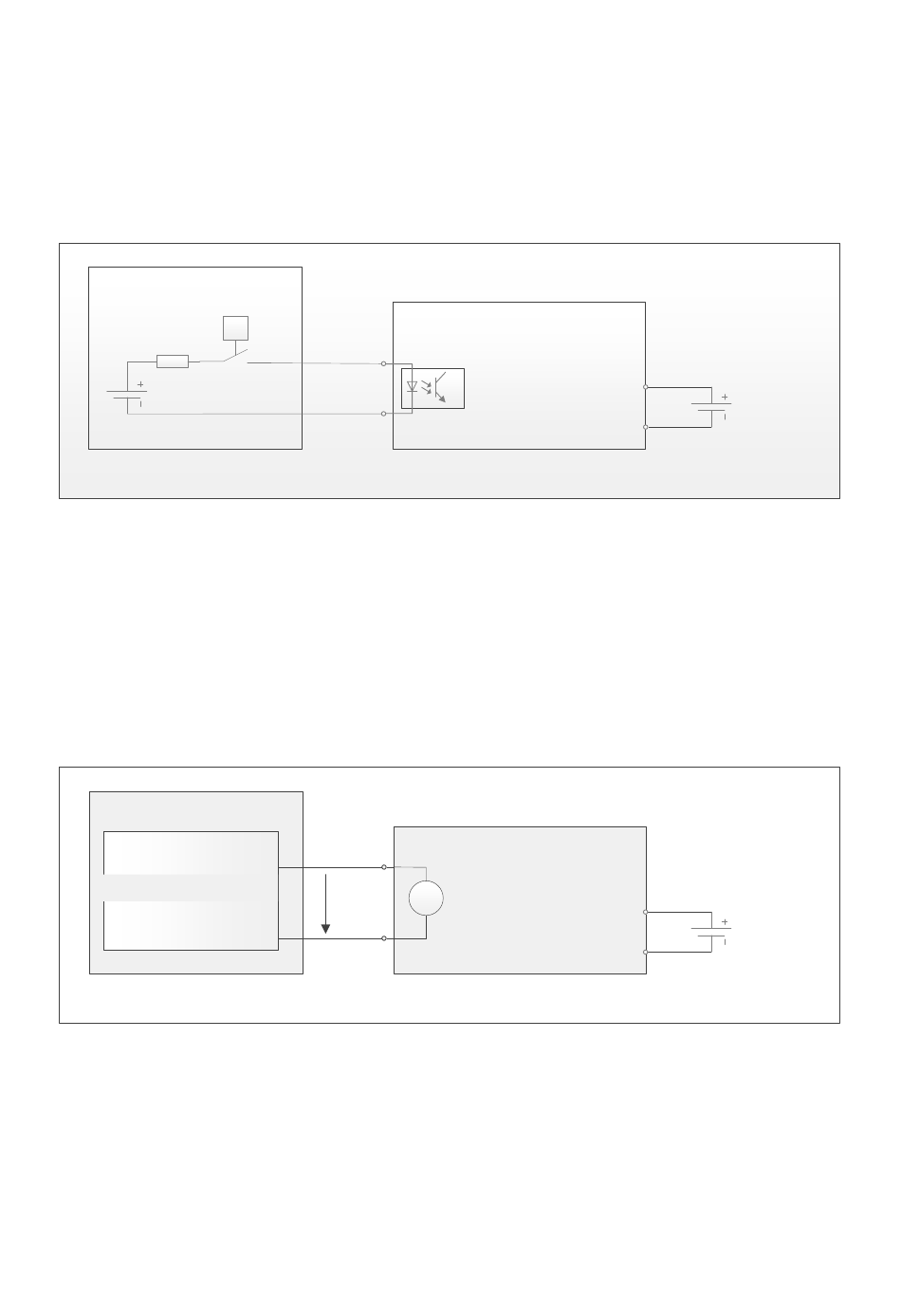

Abbildung 12: Anwendungsbeispiel für entkoppelte digitale Eingänge
1.2.10 Analoge Eingänge
Die Ports A1 (X3-2), A2 (X3-3), A3 (X3-4) und A4 (X3-6) werden immer als analoge Eingänge
verwendet. Die Ports ermöglichen eine Spannungsmessung gegen Masse/GND in einem Bereich
von 0 bis 10V DC. Die Eingänge sind gegen Umpolung und kurzzeitige Überspannung geschützt.
Der Spannungswert wird mit 10 bit aufgelöst.
Mit der analogen Spannungsmessung können z.B. Messwertgeber überwacht werden, die eine
physikalische Größe durch die Abgabe eines linearen Spannungswertes ausgeben (z.B. Flüssig-
keits-Füllstand am Potentiometer eines Schwimmersensors).
Kundenanlage
Interne Steuerung /
Sensorik erzeugt eine
Spannung in Abhängigkeit
von der zu prüfenden
physikalischen Größe
Spannung des Messausgangs der Kundenanlage wird gemessen (Fremdspannung aus Kundenanlage mit gleicher Masse)
Abbildung 13: Anwendungsbeispiel für analoge Eingänge
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten
IoT Multiboard
a
D1
b
Entkoppelte Digitaleingänge
D7, D8 und D9
IoT Multiboard
Ax
Analogeingänge
D1
V
A1, A2, A3 und A4
U
MA
0-10V
GND
E - PS
Power
Supply
GND
E - PS
Power
Supply
GND
Seite 16 von 24
