Abbildung 20: Ansicht untere Anschlussseite (USB-Seite)
Die Anschlussklemme X4 enthält alle Anschlüsse zur Spannungsversorgung (6-32V DC) und alle
internen Spannungsausgänge (3,3V DC, 5V DC und Ausgang 6-32V DC). Eingang und Ausgang
6-32V DC sind parallelgeschaltet (Eingang gleich Ausgang). Der Ausgang ist somit lediglich eine
zusätzliche Anschlussmöglichkeit an die herangeführte Versorgungsspannung ohne eine sepa-
rate Überstromschutzeinrichtung. Aus diesem Grund ist die korrekte Dimensionierung der Über-
stromstromschutzeinrichtung unter Punkt 0 zu beachten.
Die Pins auf den Anschlussterminals X1 bis X4 werden gem. folgendem Schema nummeriert:
Beispiel für Anschluss-
Terminal X1:
X1-5
X1-2
Zur Aufschaltung der Anschlüsse werden bis zu 8 Anschlussstecker vom Typ Würth WR-TBL
Serie 3043C 4-polig benötigt (nicht im Lieferumfang enthalten – siehe Zubehör in Kapitel 1.8).
Diese werden mit den Kabeln verbunden und in die Anschlussterminals X1 bis X4 eingesteckt.
Gebrauchsanweisung IoT Multiboard Version 2020_1.0.docx
Copyright 2019 DB Kommunikationstechnik GmbH - Irrtümer und Änderungen vorbehalten

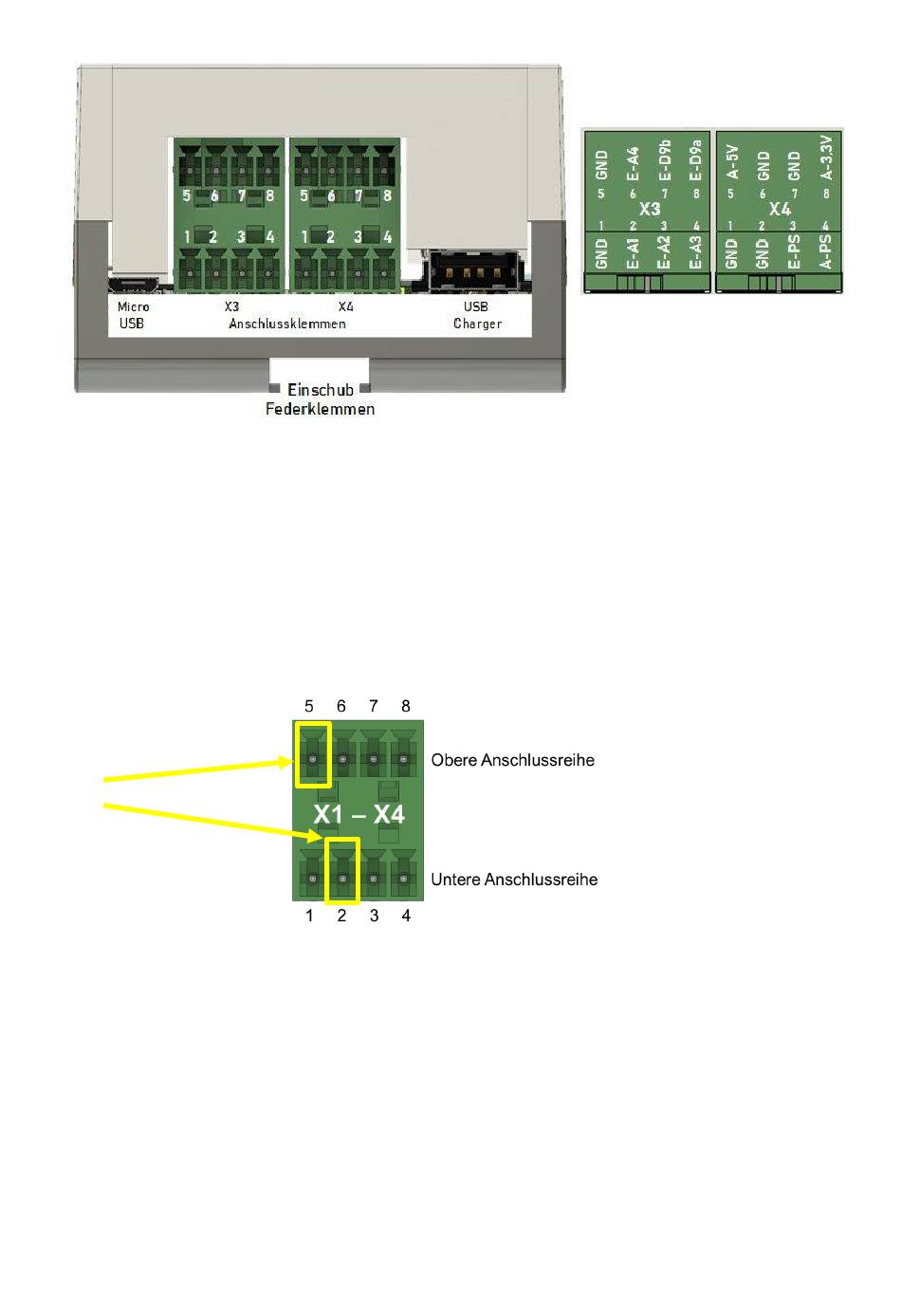

Abbildung 21: Anschlussbild Anschlussterminals
Abbildung 19: Belegung X3 und X4
Seite 19 von 24
