Anschluss optionaler Kondensatpumpe KP 6 / KP 8
L N PE
1
L N PE

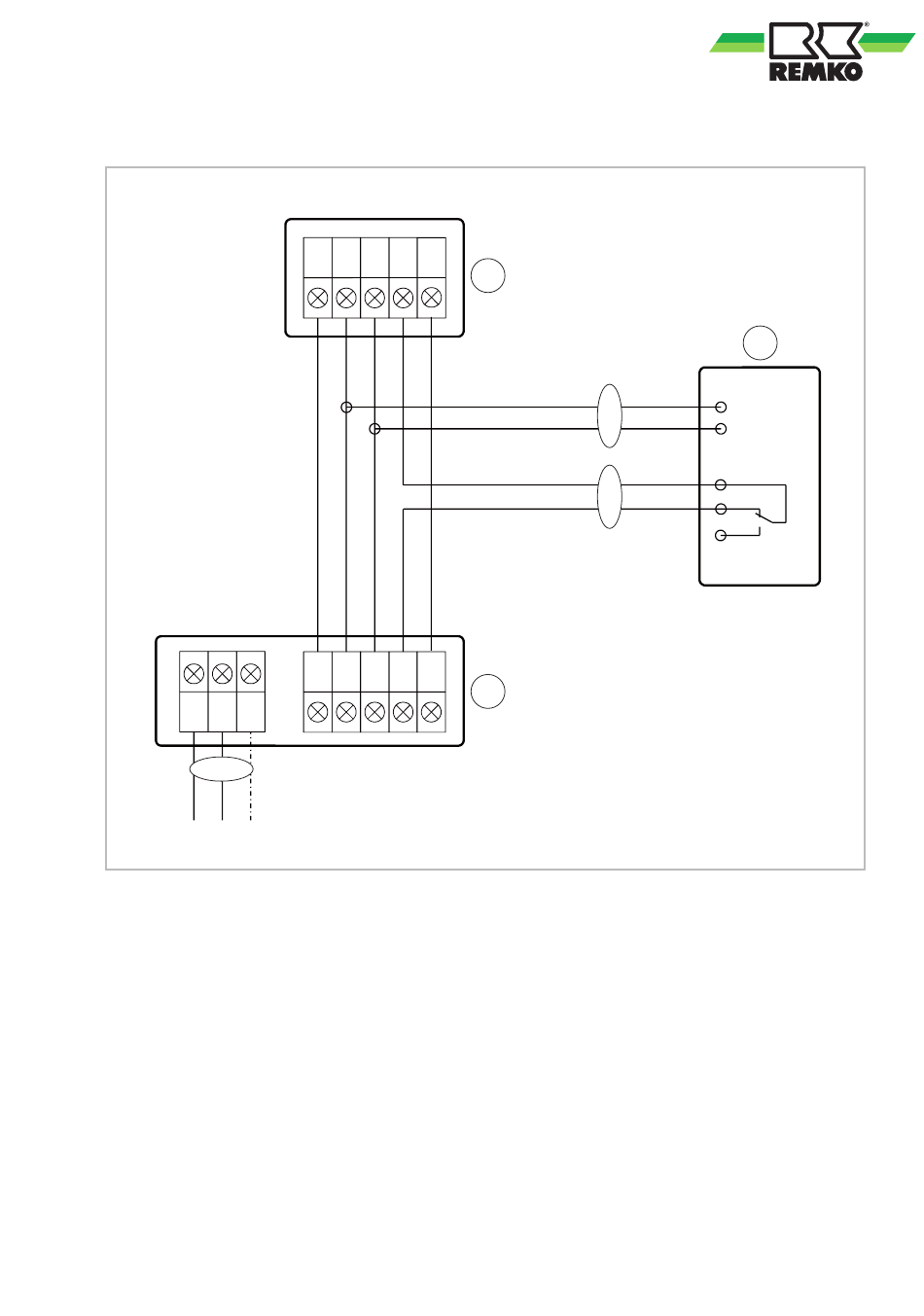

Abb. 37: Elektrisches Anschlussschema
A: Außenteil
B: Innengerät
C: Kondensatpumpe KP 6 / KP 8
1: Netzzuleitung
W 1(L) 2(N) S PE
B
W 1(L) 2(N) S PE
A
2
3
2: Zuleitung Kondensatpumpe
3: Störkontakt Kondensatpumpe
BK: schwarz
WH: weiß
C
L
N
WH
BK
