REMKO Serie RVT
3.2 Gerätebeschreibung
Die Raumklimageräte der Serie RVT verfügen über
ein REMKO RVT...AT Außenteil sowie über ein
Innengerät RVT...IT.
Das Außenteil dient im Kühlbetrieb zur Abgabe der
vom Innengerät aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außenluft. Im Heizbe-
trieb kann im zu beheizenden Raum am Innen-
gerät die vom Außenteil aufgenommene Wärme
abgegeben werden. In beiden Betriebsarten passt
sich die erzeugte Leistung des Kompressors exakt
an den Bedarf an und regelt so die Solltemperatur
mit minimalen Temperaturschwankungen. Durch
diese „Inverter-Technik" wird zu konventionellen
Split-Systemen Energie eingespart und die Schall-
emission auf ein besonders geringes Maß redu-
ziert. Das Außenteil ist im Außenbereich oder unter
Beachtung bestimmter Erfordernisse in Innenberei-
chen montierbar. Das Innengerät ist im Innenbe-
reich für den oberen Wandbereich konzipiert. Die
Bedienung erfolgt über eine Infrarot-Fernbedie-
nung.
Das Außenteil besteht aus einem Kältekreis mit
Kompressor, Verflüssiger in Lamellenbauform, Ver-
flüssigerventilator, Umkehrventil und Drosselorgan.
Die Ansteuerung des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät besteht aus Verdampfer in Lamel-
lenbauweise, Verdampferventilator, Regelung und
Kondensatwanne.
Als Zubehör sind Bodenkonsolen, Wandkonsolen,
Kältemittelleitungen und Kondensatpumpen erhält-
lich.
1 2

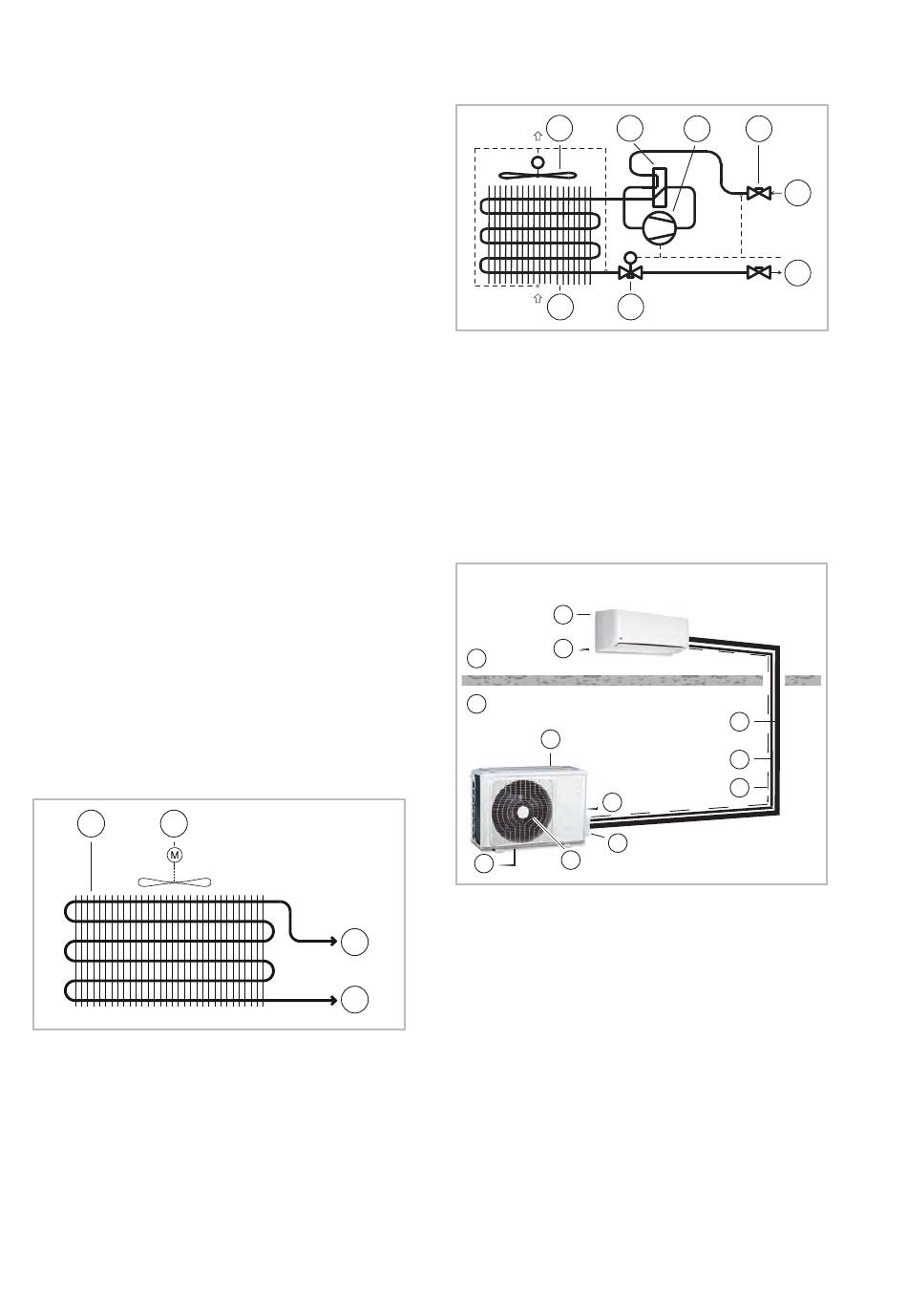

Abb. 3: Schema Kältekreis Innengerät
1: Verdampfer
2: Verdampferventilator
3: Anschluss Saugleitung
4: Anschluss Einspritzleitung
18
Abb. 4: Schema Kältekreis Außenteil
1: Verflüssiger
2: Verflüssigerventilator
3: Umkehrventil
4: Kompressor
5: Kapillarrohreinspritzung
6: Anschluss Manometer
7: Anschlussventil Saugleitung
8: Anschlussventil Einspritzleitung
B
A
3
Abb. 5: Systemaufbau
A: Außenbereich
3
B: Innenbereich
1: Innengerät
2: Außenteil
4
3: Kondensatleitung
4: Verflüssigerventilator
5: Netzzuleitung
6: Absperrventil
7: Saugleitung
8: Einspritzleitung
9: Steuerleitung
Die Verbindung zwischen Innengerät und Außen-
teil wird mit Kältemittelleitungen hergestellt.
2 3 4
M
TC
1 5
1
3
2
5
6
4
6
7
8
7
8
9
