Pedal anschließen
Stromversorgung
Um das Gerät mit Strom zu versorgen, schließen Sie das im Lieferumfang enthaltene 9 VDC Netzteil
(Minuspol am Mittelkontakt) an die mit "DC 9V" markierte Buchse auf der Rückseite an.
Warnung: Die Verwendung eines Netzteils, das nicht von Source Audio stammt, insbesondere ein
ungeregeltes Netzteil, könnte das Gerät beschädigen. Ein Netzteil, das nicht in der Lage ist,
ausreichend Strom zu liefern, kann auch zu Störgeräuschen oder unerwartetem Verhalten führen.
Bitte gehen Sie bei Verwendung von Netzteilen anderer Hersteller mit Vorsicht vor, und konsultieren
Sie die Anforderungen an die Stromversorgung, die Sie im Abschnitt
Anleitung finden.

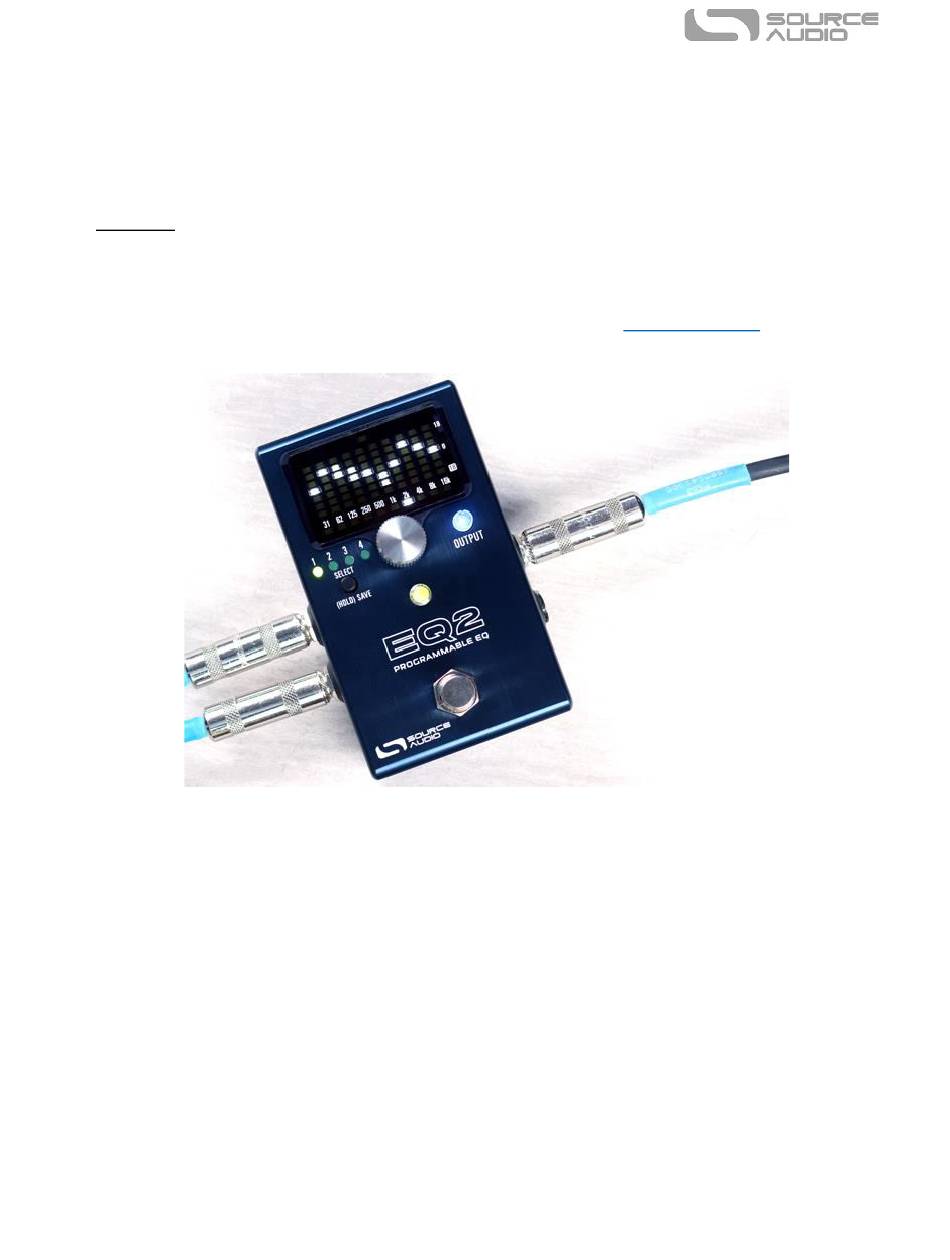

Anschlüsse
Gitarre/Audio Anschlüsse
Verwenden Sie 6,35 mm (1/4") Mono-Klinkenkabel (TS), und verbinden Sie Ihre Gitarre, Ihren Bass
oder ein anderes Instrument mit INPUT 1 und Ihren Verstärker (oder das nächste Audiogerät in Ihrer
Signalkette) mit OUTPUT 1. Wenn Sie einen zweiten Verstärker verwenden, schließen Sie diesen an
OUTPUT 2 an.
Nachdem die Audioverbindungen und die Stromversorgung angeschlossen sind, ist der EQ2
einsatzbereit.
SA270
EQ2 Bedienungsanleitung
Technische Daten
in dieser
5
