Direkter XLR-Ausgang - Der ZIO Bass verfügt über einen direkten symmetrischen XLR Ausgang für
den einfachen Anschluss an ein Audio-Interface, ein Mischpult, eine PA oder ein anderes Ziel, das
einen symmetrischen Anschluss verwendet. Dieser Ausgang verfügt über Schutz vor
Phantomspeisung.
Pedal anschließen

Stromversorgung

Um das Gerät mit Strom zu versorgen, schließen Sie das im Lieferumfang enthaltene 9 VDC Netzteil
(Minuspol am Mittelkontakt) an die mit "DC 9V" gekennzeichnete Buchse auf der Rückseite an. Wenn
Sie den Kopfhörerausgang nicht verwenden, zieht der ZIO Bass etwa 140 mA. Bei Nutzung des
Kopfhörerausgangs, zieht der ZIO Bass etwa 200 mA.
Warnung: Die Verwendung einer ungeregelten Stromversorgung kann das Gerät beschädigt werden.
Bitte gehen Sie bei Verwendung von Netzteilen anderer Hersteller mit Vorsicht vor, und konsultieren
Sie die Anforderungen an die Stromversorgung, die Sie im Abschnitt
Anleitung finden.

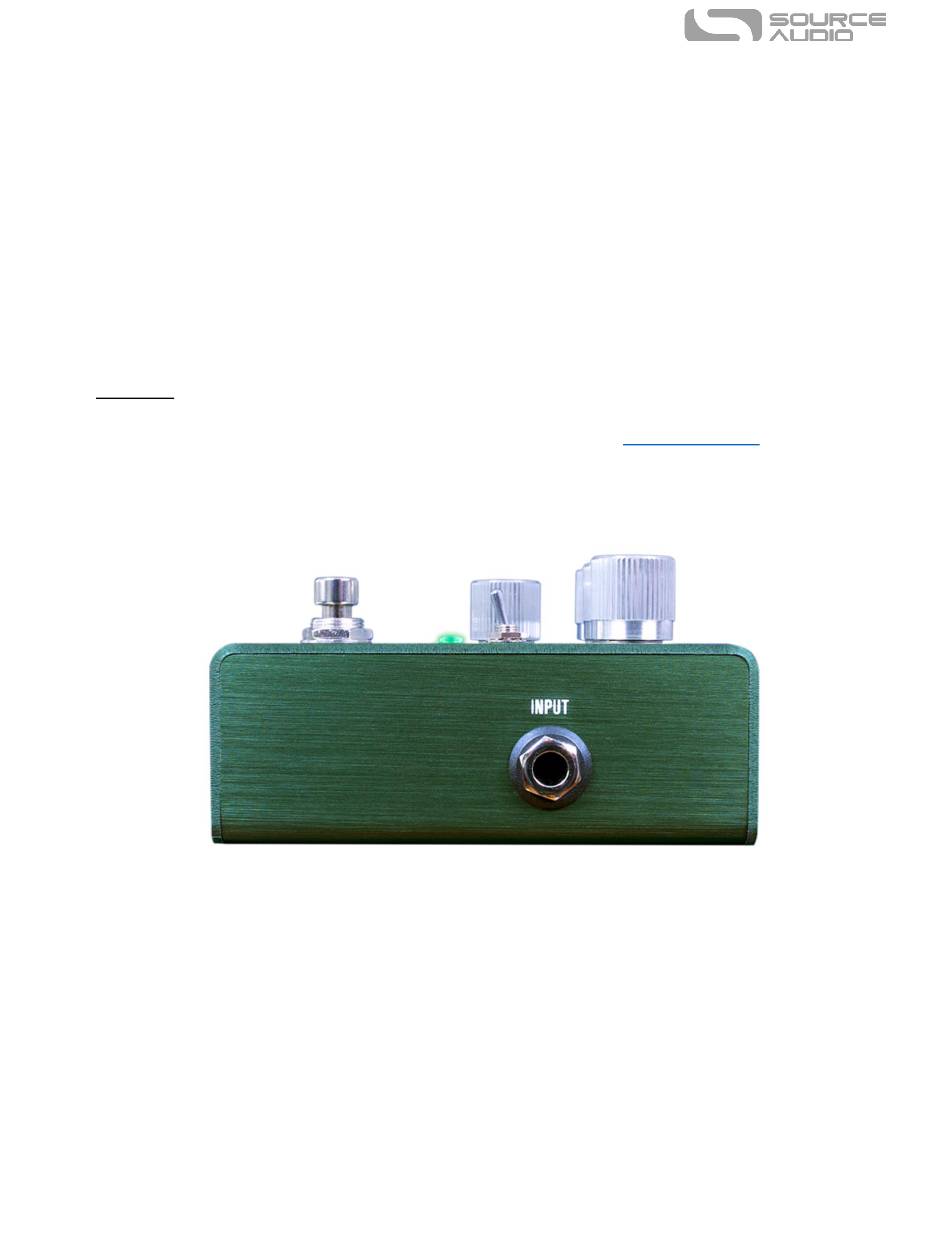

Anschlüsse auf der Eingangsseite
INPUT (Eingang)
I
ist der primäre Eingang für Ihren Bass oder andere Instrumente. Er akzeptiert auch
NPUT
Eingangssignale auf Line-Pegel und funktioniert auch in der Effektschleife Ihres Verstärkers. Schließen
Sie an diesem Eingang Ihr Instrument oder eine andere Audioquelle mit einem unsymmetrischen
6,35 mm Mono-Klinkenkabel (TS) an.
SA272
ZIO Analog Bass Preamp + D.I. Benutzerhandbuch
Technische Daten
