Source Audio EQ2 Programmable EQ Bedienungsanleitung Seite 29

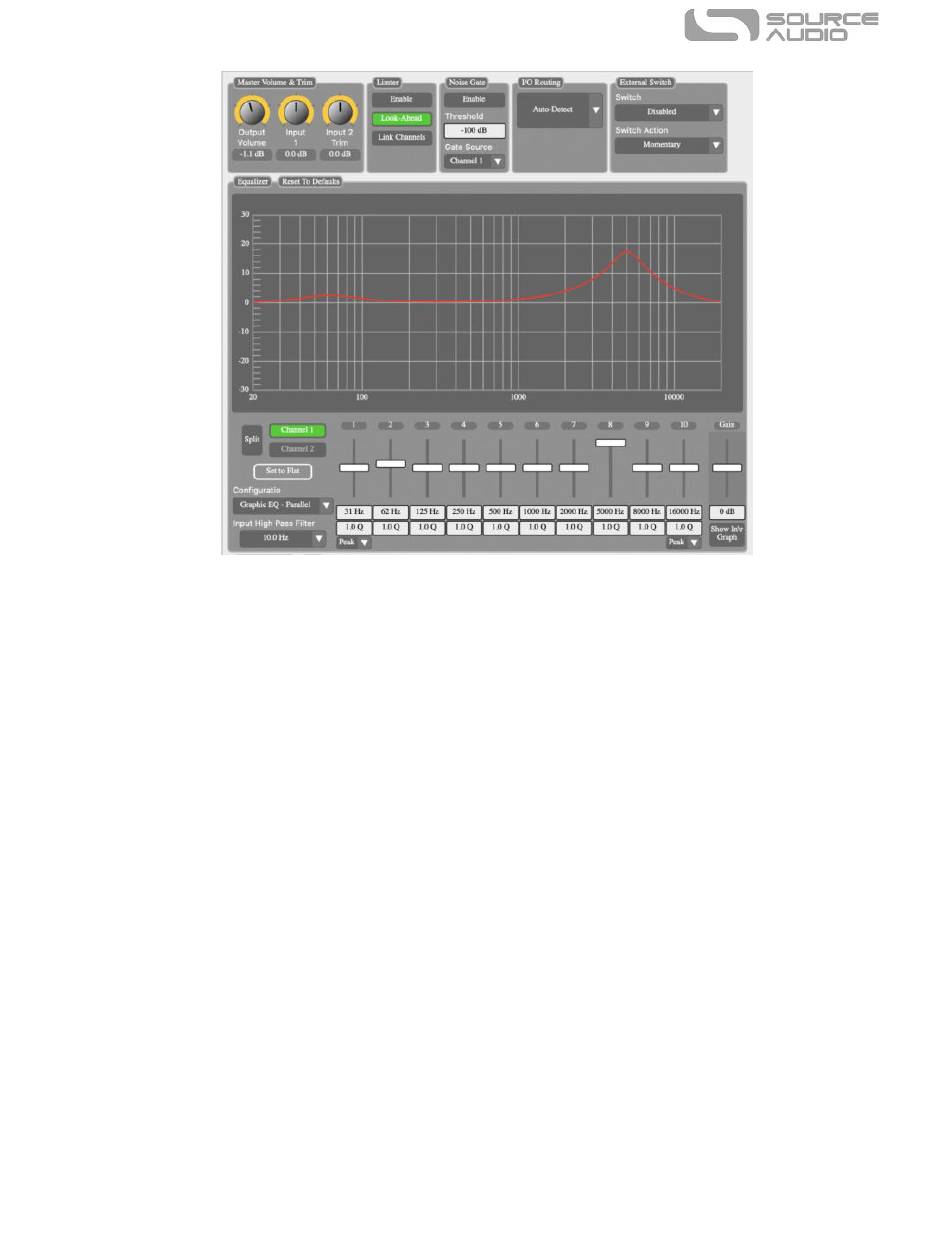

Equalizer
Dieses leistungsfähige Tool beinhaltet die meisten der wichtigsten Elemente für die Gestaltung Ihres
Sounds. Der Block wird in folgende Untergruppen unterteilt:
•
Band-Schieber: Jedem Band von 1 bis 10 ist ein beweglicher Schieberegler zugeordnet, mit
dem die gewählte Frequenz um +/- 18 dB angehoben oder abgesenkt werden kann.
•
Gain-Schieber: Die Kanalverstärkung verfügt rechts neben den Band-Schiebern über einen
beweglichen Schieberegler, mit dem die Verstärkung um +/- 18 dB angehoben oder
abgesenkt werden kann.
•
Frequenzwerte: Dieses Feld zeigt die Mittenfrequenz an, auf die das Band aktuell eingestellt
ist. Die Frequenz kann geändert werden, indem Sie entweder auf das Feld klicken und dann
den Cursor nach oben oder unten ziehen, oder indem Sie doppelt klicken und dann manuell
einen numerischen Wert eingeben und anschließend Enter drücken.
•
Q-Werte: Dieses Feld zeigt den aktuellen Wert des Q-Faktors bzw. die Bandbreite an, auf die
das Band aktuell eingestellt ist. Der Standardwert ist 1,0 dB. Der Q-Wert kann geändert
werden, indem Sie entweder auf das Feld klicken und dann den Cursor nach oben oder unten
ziehen, oder indem Sie doppelt klicken und dann manuell einen numerischen Wert eingeben
und anschließend Enter drücken.
•
"Split" Modus: Die Aktivierung des Split Modus aktiviert Kanal 2, der OUTPUT 2 zugeordnet
ist. Ist der Split Modus aktiviert, werden die Einstellungen für Kanal 2 von Kanal 1
abgekoppelt und können auf komplett unterschiedliche Werte eingestellt werden.
•
Set to Flat (Flach einstellen): Klicken Sie hier, um bei der Erstellung einer Kurve von vorne zu
beginnen. Diese Schaltfläche setzt alle Frequenzwerte auf den Standardwert für eine flache
Kurve zurück. Davon sind nur die Pegelwerte betroffen.
SA270 EQ2 Bedienungsanleitung 29
