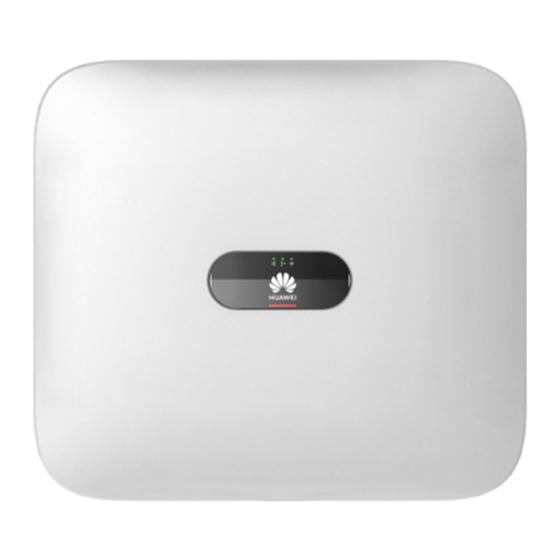

Huawei SUN2000-12KTL-M0 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. SUN2000-12KTL-M0
  6. Benutzerhandbuch

Huawei SUN2000-12KTL-M0 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000-12KTL-M0:
Inhaltsverzeichnis

Werbung

Quicklinks

SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0
Benutzerhandbuch
Ausgabe
04
Datum
2019-08-30
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-12KTL-M0

Inhaltszusammenfassung für Huawei SUN2000-12KTL-M0

  • Seite 1 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch Ausgabe Datum 2019-08-30 HUAWEI TECHNOLOGIES CO., LTD.
  • Seite 2 Alle anderen in diesem Dokument aufgefü hrten Warenzeichen sind das Eigentum ihrer jeweiligen Inhaber. Beachten Sie: Die erworbenen Produkte, Leistungen und Eigenschaften werden durch den zwischen Huawei und dem Kunden geschlossenen Vertrag geregelt. Es ist mö glich, dass sä mtliche in diesem Dokument beschriebenen Produkte, Leistungen und Eigenschaften oder Teile davon nicht durch den Umfang des Kaufvertrags oder den Nutzungsbereich abgedeckt sind.

  • Seite 3: Über Dieses Dokument

    Über dieses Dokument Über dieses Dokument Ziel des Dokuments Dieses Dokument beschreibt die Produkte SUN2000-12KTL-M0, SUN2000-15KTL-M0, SUN2000-17KTL-M0 und SUN2000-20KTL-M0 (Kurzbezeichnung SUN2000) in Bezug auf Montage, elektrische Anschlü sse, Inbetriebnahme, Wartung und Fehlerbehebung. Lesen Sie dieses Dokument durch und machen Sie sich mit den Sicherheitsinformationen, Funktionen und Leistungsmerkmalen des SUN2000 vertraut, bevor Sie das Gerä...

  • Seite 4: Beschreibung

    WLAN-FE Smart Dongle unterstü tzten FusionSolar-App hinzugefü gt.  C Festlegen von Einspeisungsbeschrä nkungsparametern aktualisiert und die Screenshots sowie Parameterbeschreibung geä ndert. Ausgabe 03 (07.19.2019) E AFCI-Prü fung starten wurde hinzugefü gt. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5  D Festlegen von Parametern zu Spannungsanstiegsunterdrü ckung Q-U-Kurve wurde hinzugefü gt. Ausgabe 01 (08.05.2019) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 6: Inhaltsverzeichnis

    5.5 (Optional) Anschließ en des Smart Dongles ........................ 45 5.6 (Optional) Anschließ en des Signalkabels ........................46 5.6.1 RS485-Kommunikationskabel anschließ en (Kaskadierung von Wechselrichtern) ..........49 5.6.2 Anschließ en des RS485-Kommunikationskabels (Smart Power Sensor) ..............50 Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 7 B Einstellen der Parameter für Trockenkontakt-Planung............89 C Festlegen von Einspeisungsbeschrä nkungsparametern ............ 91 D Festlegen von Parametern zu Spannungsanstiegsunterdrückung Q-U-Kurve ..... 98 E AFCI-Prüfung starten....................... 100 F Acronyms and Abbreviations ....................102 Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 8: Sicherheitshinweise

    Folgen, die durch die Verletzung von Sicherheitsvorschriften fü r den Betrieb sowie der Design-, Produktions- und Nutzungsstandards verursacht werden. Haftungsausschluss Huawei ü bernimmt keine Haftung fü r jegliche Folgen, die auf eines der folgenden Ereignisse zurü ckgehen:  Transportschä den ...

  • Seite 9: Anforderungen An Die Mitarbeiter

    Beim Einbau eines Gerä ts muss zuerst das Erdungskabel angeschlossen werden. Bei der Demontage eines Gerä ts entfernen Sie das Erdungskabel zuletzt.  Der Erdungsleiter darf nicht beschä digt werden. Elektrische Anschlüsse Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 10: Wartung Und Austausch

    Ihrem Hä ndler in Verbindung, wenn der SUN2000 defekt ist.  Machen Sie sich vor Wartungsarbeiten am SUN2000 eingehend mit diesem Dokument vertraut, und stellen Sie sicher, dass Sie ü ber die erforderlichen Werkzeuge und Messgerä te verfü gen. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 11 Zutritt zum Wartungsstandort zu verhindern.  Bevor Sie den SUN2000 wieder einschalten, beheben Sie jeglichen Fehler, der die Sicherheit des SUN2000 gefä hrden kö nnte.  Befolgen Sie die ESD-Sicherheitsmaß nahmen wä hrend der Wartung. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Überblick

    In diesem Dokument werden die folgenden Produktmodelle behandelt:  SUN2000-12KTL-M0  SUN2000-15KTL-M0  SUN2000-17KTL-M0  SUN2000-20KTL-M0 Abbildung 2-1 Modellbeschreibung (SUN2000-20KTL-M0 als Beispiel) Tabelle 2-1 Model description Symbol Bedeutung Beschreibung Produkt SUN2000: dreiphasiger netzgebundener Wechselrichter fü r PV-Strings Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 13: Netzwerkanwendung

    Wohngebieten und fü r kleine Bodenanlagen ausgelegt. In der Regel besteht ein netzgebundenes System aus dem PV-String, einem netzgebundenen Wechselrichter, einer Fehlerstrom-Schutzeinrichtung (RCD) und einer Stromverteilereinheit. Abbildung 2-2 Netzwerkanwendung - Szenario mit einzelnem Wechselrichter (optional in gestrichelten Kä stchen) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 14 (C) SUN2000 (D) AC-Schalter (E) ACDU (F) Smart Power Sensor (I) WLAN-FE Smart (G) Stromnetz (H) 4G Smart Dongle Dongle (J) Router (K)FusionSolar-Managemen (L) FusionSolar App t-System (M) Last (N) Welligkeits-Steuervorrichtung Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 15: Unterstützte Stromnetze

    Abbildung 2-4 Unterstü tzte Stromnetze  In einem TT-Netz sollte die N-PE-Spannung unter 30 V liegen.  In einem IT-Stromnetz mü ssen die Isolierungseinstellung auf Eingang nicht geerdet, mit Transformator eingestellt sein. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Beschreibung Des Gerä Ts

    An der linken und der rechten Seiten des Wechselrichters sind zwei M6-Schraubenlö cher fü r den Einbau einer Abdeckung reserviert. Tabelle 2-2 Beschreibung der LED-Anzeigen Kategorie Status Bedeutung Anzeige LED1 LED2 Nicht zutreffend Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Bedeutung

    Das Mobiltelefon ist mit dem lang ein und 1 s lang aus) SUN2000 verbunden. Es besteht keine Kommunikation. Opmerking 1: De AC kan ingeschakeld zijn. Controleer of de externe AC-schakelaar op OFF (UIT) staat. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 18: Beschreibung Der Aufkleber

    Verweis auf Erinnern Sie die Betreiber Dokumentation daran, sich die im Lieferumfang des SUN2000 enthaltenen Dokumente durchzulesen. Erdung Dieses Symbol zeigt die Position fü r den Anschluss des Erdungsschutzkabels an. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 19: Produkt-Typenschild

    Verbindung mit dem Huawei SUN2000 WLAN . 2.3.2 Produkt-Typenschild Abbildung 2-6 Typenschild (SUN2000-20KTL-M0 als Beispiel) (1) Marke und Produktmodell (2) Wichtige technische Daten (3) Konformitä tssymbole (4) Unternehmensname und Herstellungsland Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 20: Funktionsprinzipien

    MPPT-Stromkreise (Maximum Power Point Tracking) verfolgt. Der SUN2000 wandelt Gleichstrom ü ber einen Wechselrichter-Schaltkreis in dreiphasigen Wechselstrom um. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstü tzt. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 21: Arbeitsmodi

    SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 2 Überblick Abbildung 2-7 Working Modes 2.4.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Abbildung 2-8 Arbeitsmodi Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 22 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde.  Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Speicher

    Wä hrend der Lagerung sind regelmä ß ige Inspektionen durchzufü hren. Ersetzen Sie gegebenenfalls das Verpackungsmaterial.  Wenn der SUN2000 seit einem langen Zeitraum gelagert wurde, sollte er vor einer Inbetriebnahme von qualifiziertem Personal inspiziert und geprü ft werden. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Montage

    Komponenten intakt sind und der Lieferumfang vollstä ndig ist. Wenden Sie sich bei Schä den oder fehlenden Komponenten an Ihren Lieferanten. Nä here Einzelheiten zur Anzahl der gelieferten Komponenten finden Sie in der Packing List im Verpackungskarton. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Werkzeuge

    Demontageschlü sse Abisolierzange Gummihammer Utility-Messer Modell: H4TW0001; Hersteller: Amphenol Crimpwerkzeug Multimeter Kabelschneider Staubsauger Modell: Gleichspannungsme ssbereich ≥ 1100 V H4TC0003; Hersteller: Amphenol Marker Maß band Herkö mmliche oder OT Terminal-Crimp digitale Wasserwaage Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Ermitteln Der Montageposition

    Empfohlen: Montieren Sie den SUN2000 an einer geschü tzten Stelle oder an einem Ort mit einer Abdeckung. Anforderungen an die Unterkonstruktion  Die Unterkonstruktion, auf welcher der SUN2000 montiert wird, muss feuerbestä ndig sein. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 27: Platzbedarf

    Position. Abbildung 4-1 Montageneigungen Anforderungen an die Montageabstä nde  Schaffen Sie genü gend Platz um den SUN2000 herum, um ausreichend Platz fü r die Montage und Wä rmeableitung sicherzustellen. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 28 Wenn mehrere Einheiten des SUN2000 zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfü gung steht; wenn nicht genü gend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Gestapelte Montage wird nicht empfohlen. Abbildung 4-3 Horizontale Montage (empfohlen) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 29 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 4 Montage Abbildung 4-4 Versetzte Montage (empfohlen) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 30: Transportieren Eines Wechselrichters

    4.4 Transportieren eines Wechselrichters Verfahren Schritt 1 Voor het verplaatsen van de omvormer zijn twee personen vereist. Til de omvormer uit de verpakking en verplaats deze naar de gespecificeerde plaats van installatie. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 31: Montage Der Montagehalterung

    Abbildung 4-6 Transportieren eines Wechselrichters ----Ende 4.5 Montage der Montagehalterung Sicherheitshinweise zur Montage Abbildung 4-7 Zeigt die Abmessungen der Montagelö cher beim SUN2000. Abbildung 4-7 Abmessungen der Montagehalterung Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 32: Wandmontage

    Anforderungen des Wechselrichters an Belastbarkeit erfü llt. Abbildung 4-8 Aufbau eines Spreizdü bels (1) Schraube (2) Mutter (3) Federscheibe (4) Flache Unterlegscheibe (5) Spreizdü bel Bohren Sie nicht in Versorgungsleitungen oder Kabel in/an der Wand. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 33 Abbildung 4-9 Einbau der Montagehalterung Schritt 3 Montieren Sie den SUN2000 auf die Montagehalterung. Schritt 4 Ziehen Sie die Muttern an. Abbildung 4-10 Installieren des SUN2000 Schritt 5 (Optional) Bringen Sie das Diebstahlschutz-Schloss an. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Trä Germontage

    Schrauben M6) entsprechender Lä ngen sowie passende Unterlegscheiben und Muttern fü r die entsprechende Befestigungsart vor. Verfahren Schritt 1 Bestimmen Sie die Position der Lö cher anhand der Montageschablone und markieren Sie anschließ end die Position der Lö cher mit einem Filzstift. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 35 Schritt 2 Bohren Sie die Lö cher mit einer Schlagbohrmaschine. Es wird Ihnen geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schü tzen. Abbildung 4-13 Bohren von Lö chern Schritt 3 Sichern Sie die Montagehalterung. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 36 Abbildung 4-14 Sicherung der Montagehalterung Schritt 4 Montieren Sie den SUN2000 auf die Montagehalterung. Schritt 5 Ziehen Sie die Schraubenbaugruppe fest. Abbildung 4-15 Montage des SUN2000 Schritt 6 (Optional) Bringen Sie das Diebstahlschutz-Schloss an. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 37  mm) vor.  Es wird ein wasserdichtes Schloss fü r den Auß enbereich empfohlen.  Bewahren Sie den Schlü ssel zum Schloss sicher auf. Abbildung 4-16 Montage eines Diebstahlschutz-Schlosses ----Ende Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 38: Elektrische Anschlüsse

    5.1 Installation vorbereiten Abbildung 5-1 Kabelverbindungen des SUN2000 (optional in gestrichelten Kä stchen) Wenn der Smart Dongle konfiguriert ist, empfiehlt es sich, den Smart Dongle zu installieren, bevor Sie das Signalkabel anschließ en. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 39: Component Description

    Opmerking 1: Zie de SDongleA-05 Kurzanleitung (WLAN-FE) voor meer informatie over de SDongleA-05; zie de SDongleA-03 Kurzanleitung (4G) voor meer informatie over de SDongleA-03. U kunt de beknopte handleiding vinden op https://support.huawei.com/enterprise door te zoeken naar het Smart Dongle-model. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Bezeichnung

    SUN2000-20KTL-M0:  Leiterquerschnittsflä c he: 10–16 mm  Kabelauß endurchmess er: 11-26 mm PE-Kabel Einadriges Kupferkabel SUN2000-12KTL-M0: Leiterquerschnitt ≥ 6 fü r den Auß enbereich SUN2000-15KTL-M0, SUN2000-17KTL-M0, SUN2000-20KTL-M0: Leiterquerschnitt ≥ 10 Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 41: Anschließen Des Pe-Kabels

    Das PE-Kabel ist ein einadriges Kupferkabel fü r den Auß enbereich mit einem Querschnitt von mindestens 10 mm − Verwenden Sie Kabel mit demselben Durchmesser wie das AC-Ausgangskabel und erden Sie die PE-Klemme jeweils am AC-Steckverbinder und an der Erdungsschraube am Gehä use. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Wenn Sie eine Heiß luftpistole verwenden, schü tzen Sie die Gerä te vor dem Versengen. Abbildung 5-2 Crimpen eines Kabelschuhs (1) Kabel (2) Kabelader (3) Wä rmeschrumpfschlauch (4) Kabelschuh (5) Crimpwerkzeug (6) Heiß luftpistole Schritt 2 Schließ en Sie das PE-Kabel an. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 43: Anschließen Des Ac-Ausgangsstromkabels

    Schließ en Sie keine Lasten zwischen dem SUN2000 und dem direkt daran angeschlossenen AC-Schalter an. Der SUN2000 ist mit einer umfassenden Fehlerstrom-Überwachungseinheit (RCMU) integriert. Sobald erkannt wird, dass der Reststrom den Schwellenwert ü bersteigt, trennt sich der SUN2000 selbst direkt vom Stromnetz. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 44 Der Innensechskantschlü ssel wird mit dem Wechselrichter geliefert und ist am Aufhä ngesatz an der Unterseite des Wechselrichters befestigt. Abbildung 5-4 Innensechskantschlü ssel Verfahren Schritt 1 Schließ en Sie das AC-Ausgangsstromkabel an den AC-Steckverbinder an. Abbildung 5-5 Anforderungen an die Abisolierung Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 SUN2000 sowie zu Beschä digungen seiner AC-Steckverbinder kommen.  Achten Sie darauf, dass das Kabel nicht verdreht ist. Abbildung 5-6 Dreiadriges Kabel (L1, L2 und L3) Abbildung 5-7 Vieradriges Kabel (L1, L2, L3 und PE) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 46 Die in den Abbildungen gezeigten Kabelfarben dienen nur zu Referenzzwecken. Wä hlen Sie gemä ß den im jeweiligen Land geltenden Standards ein entsprechendes Kabel aus. Schritt 2 Schließ en Sie den AC-Steckverbinder an den AC-Ausgangsanschluss an. Achten Sie darauf, dass der AC-Steckverbinder sicher angeschlossen ist. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 47: Anschließen Des Dc-Eingangsstromkabels

    Abbildung 5-10 Sichern des AC-Steckverbinders Schritt 3 Überprü fen Sie die Verlegung des AC-Ausgangsstromkabels. Abbildung 5-11 Cable route ----Ende Disconnection Disconnection can be performed in reverse order. 5.4 Anschließen des DC-Eingangsstromkabels Sicherheitsmaßnahmen Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 Sonneneinstrahlungsstä rke abends nachlä sst und der PV-String-Strom auf unter 0,5 A zurü ckgeht. Schalten Sie anschließ end den DC-Schalter aus. Entfernen Sie die positiven und negativen Anschlü sse, um die Polaritä t auszugleichen. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 49: Klemmenbeschreibung

    Schritt 1 Schließ en Sie das DC-Eingangsstromkabel an. Bevor Sie die Plus- und Minus-Steckverbinder in die Plus- und Minus-DC-Eingangsklemmen des SUN2000 einrasten, vergewissern Sie sich, dass der DC SWITCH auf OFF steht. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 50 Weist die Spannung einen negativen Wert auf, ist die Polaritä t des DC-Eingangs nicht korrekt und muss korrigiert werden.  Ist die Spannung hö her als 1080 V, sind zu viele PV-Module auf dem gleichen String konfiguriert. Entfernen Sie einzelne PV-Module. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 SWITCH auf OFF gestellt ist. Zum Entfernen der Plus- und Minus-Steckverbinder vom SUN2000 fü hren Sie einen Gabelschlü ssel in das Bajonett ein und drü cken krä ftig, um den DC-Steckverbinder zu entfernen. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 52: Optional) Anschließen Des Smart Dongles

    Wenn Sie einen WLAN-FE Smart Dongle oder 4G Smart Dongle mit einer SIM-Karte konfiguriert haben, ü berspringen Sie diesen Schritt.  4G Smart Dongle Abbildung 5-16 Anschließ en des 4G Smart Dongle.  WLAN-FE Smart Dongle (WLAN-Kommunikation) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 53: Optional) Anschließen Des Signalkabels

    Es gibt zwei Arten von Smart Dongle, die in diesem Dokument beschrieben werden:  WLAN-FE-Smart-Dongle: SDongleA-05  4G-Smart-Dongle: SDongleA-03 Weitere Details finden Sie in der im Lieferumfang des Smart Dongle enthaltenen Kurzanleitung. 5.6 (Optional) Anschließen des Signalkabels Signalbenennungen des COM-Anschlusses Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 54: Benennu Funktion Beschreib Ung

    Erdung der Nicht Abschirmu zutreffend Abschirmu zutreffend ngsschicht ngsschicht 485A2 RS485A, Wird zum DIN1 Trockenko Wird an RS485 Anschluss ntakt zur Differenzia an einen Stromnetzp Rundsteuer l-signal+ RS485-Sig lanung empfä nger Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 55: Funktion Beschreib Pin Ung

     Der Smart Power Sensor ist fü r die Exportbegrenzung erforderlich. Es kann ausschließ lich der (von Huawei bereitgestellte) Smart Power Sensor DTSU666-H verwendet werden.  Der Smart Power Sensor und der Smart Dongle mü ssen an denselben Wechselrichter angeschlossen sein.

  • Seite 56: Rs485-Kommunikationskabel Anschließen (Kaskadierung Von Wechselrichtern)

    Um die Systemreaktionsgeschwindigkeit sicherzustellen, wird empfohlen, den Smart Power Sensor separat mit einem COM-Anschluss vom COM-Anschluss des Wechselrichters zu verbinden. 5.6.1 RS485-Kommunikationskabel anschließen (Kaskadierung von Wechselrichtern) Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 57: Anschließen Des Rs485-Kommunikationskabels (Smart Power Sensor)

    Schritt 2 Verbinden Sie den Signalsteckverbinder mit dem COM-Anschluss. Abbildung 5-23 Sichern des Signalkabelanschlusses ----Ende 5.6.2 Anschließen des RS485-Kommunikationskabels (Smart Power Sensor) Verfahren Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem Leistungsmesser. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 58 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-24 Verkabelung (Dreiphasig-Dreiadrig) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 59 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-25 Verkabelung (Dreiphasig-Vierleiter) (1) Abschirmungsschicht des Signalkabels Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 60: Anschließen Des Stromnetzplanungs-Signalkabels

    Schritt 2 Schließ en Sie das Signalkabel an den COM-Anschluss an. Abbildung 5-27 Sichern des Signalkabelanschlusses ----Ende 5.6.3 Anschließen des Stromnetzplanungs-Signalkabels Kabelverbindung Die folgende Abbildung zeigt die Kabelverbindungen zwischen dem Wechselrichter und dem Welligkeits-Steuervorrichtung. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 61 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-28 Kabelverbindung Verfahren Schritt 1 Verbinden Sie das Signalkabel mit dem Signalkabelanschluss. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 62 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-29 Kabelmontage Schritt 2 Schließ en Sie das Signalkabel an den COM-Anschluss an. Abbildung 5-30 Sichern des Signalkabelanschlusses ----Ende Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 63: Inbetriebnahme

    Nicht verwendete Klemmen und Anschlü sse und Anschlü sse sind durch Kappen wasserdicht verschlossen. Die Montageabstä nde sind ausreichend und Montageumgebung die Montageumgebung ist sauber und aufgerä umt, ohne Fremdkö rper. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 64: Einschalten Des Systems

    Strom an das Netz. De DC is uitgeschakeld. Blinkt rot in Nicht zutreffend Alarm fü r Gleichstrom-Umgebung kurzen Abstä nden (0,2 s lang ein und 0,2 s lang aus) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 65 Schritt 5 (Optional) Beobachten Sie die LED, um den Betriebsstatus des Smart Dongle zu ü berprü fen.  WLAN-FE Smart Dongle Abbildung 6-1 WLAN-FE Smart Dongle Tabelle 6-3 Beschreibung der LED-Anzeigen LED Farbe Status Anmerkungen Bedeutung Nicht zutreffend Normal Der Dongle ist nicht gesichert oder nicht eingeschaltet. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 66 Wä hlvorgang (Dauer < 1 (0,1 s ein, 1,9 s aus) Min.) Wenn die Dauer 1 Minute Anormal ü berschreitet, sind die 4G-Parametereinstellunge n falsch. Setzen Sie die Parameter zurü ck. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 67 Überprü fen Sie, ob die SIMKarte installiert und richtig eingesetztwurde. Wenn dies nicht der Fall ist, installieren Sie die SIM-Karte bzw. nehmen Sie sie heraus und setzen Siesie wieder ein. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 68  Prü fen Sie, ob die Wechselrichtermit dem Dongle kompatibel sind.  Verbinden Sie den Dongle mitanderen Wechselrichtern. Überprü fen Sie, ob der Dongle oderder USB-Anschluss desWechselrichters defekt ist. ----Ende Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 69: Inbetriebnahme

    (Optional) Registrierung des Installationstechnikerkontos Beim Erstellen des ersten Installationstechnikerkontos wird eine Domä ne generiert, die nach dem Unternehmen benannt wird. Wenn Sie bereits ein Installationstechnikerkonto haben, ü berspringen Sie diesen Schritt. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 70 Melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufü gen, um mehrere Installationstechnikerkonten fü r dasselbe Unternehmen zu erstellen. Abbildung 6-4 Meerdere installateuraccounts voor hetzelfde bedrijf maken Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 71: Szenario 2: Smartlogger1000A-Vernetzungsszenario

    Zie voor meer informatie de FusionSolar App Quick Guide. 6.3.2 Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de Distributed PV Plants Connecting to Huawei Hosting Cloud Quick Guide (Distributed Inverters + SmartLogger1000A + RS485 Networking). Die Kurzanleitung ist im Lieferumfang des SmartLogger1000A enthalten. 6.3.3 Sonstige Szenarien Schritt 1 Greifen Sie auf Inbetriebnahmedes Gerä...
  • Seite 72 Mobiltelefon und der Wechselrichter im WLAN-Abdeckungsbereich des Routers befinden und der SUN2000L mit dem Router verbunden ist.  Der Router unterstü tzt WLAN (IEEE 802.11 b/g/n, 2,4 GHz), und der Wechselrichter befindet sich in Reichweite des WLAN-Signals. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 73 Sie sich am Router an und ä ndern Sie den Verschlü sselungsmodus in WPA2 oder WPA/WPA2. Abbildung 6-8 Schnelleinstellungen  Das Anfangskennwort fü rs Herstellen der Verbindung zum WLAN des Wechselrichters lautet Changeme  Das Anfangskennwort vom installer lautet 00000a Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 74: Ausschalten Des Systems

    Stromschlä ge oder Verbrennungen verursachen. Daher sollten Sie Schutzhandschuhe tragen und den SUN2000 erst fü nf Minuten nach dem Ausschalten betä tigen. Verfahren Schritt 1 Senden Sie den Befehl zum Herunterfahren von der App. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 75 Schritt 2 Schalten Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz aus. Schritt 3 Setzen Sie den DC SWITCH an der Unterseite des SUN2000 auf OFF. Schritt 4 Schalten Sie den DC-Schalter zwischen PV-String und SUN2000 aus, falls vorhanden. ----Ende Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 76: Instandhaltung

    Stellen Sie sicher, dass die Erdungsklemme Jä hrlich der Erdung und das Erdungskabel sicher angeschlossen sind. Prü fen, ob alle Klemmen und Anschlü sse Abdichtung Jä hrlich ordnungsgemä ß abgedichtet sind. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 77: Troubleshooting

    Ursachen-ID 2 = PV2. A fä llt, setzen Sie den DC SWITCH  Ursachen-ID 3 = PV3. auf OFF, und ä ndern Sie die PV-Stringpolaritä t.  Ursachen-ID 4 = PV4. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 78: Vorschlä Ge Zur Fehlerbehebung

     Das Stromnetz ist 2. Überprü fen Sie, ob derer ausgefallen. Wechselstromkreis nicht  Der Wechselstromkreis ist angeschlossen oder ein nicht angeschlossen oder AC-Schalter aus ist. der AC-Schalter ist aus. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 79 Schwelle fü r den Unterspannungsschutz des Stromnetzes zu ä ndern. 3. Bleibt der Fehler ü ber einen lä ngeren Zeitraum bestehen, ü berprü fen Sie die Verbindung zwischen dem AC-Schalter und dem Ausgangsstromkabel. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 80 Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. 3. Bleibt der Fehler ü ber einen lä ngeren Zeitraum bestehen, ü berprü fen Sie die Verbindung zwischen dem AC-Schalter und dem Ausgangsstromkabel. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 81 Fall, melden Sie sich bei der Smartphone-App, beim SmartLogger oder beim NMS an, um mit der Zustimmung des lokalen Stromnetzbetreibers die Schwelle fü r den Unterfrequenzschutz des Stromnetzes zu ä ndern. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 82 ü berschreitet die angegebene dieser automatisch wieder den obere Schwelle. Betrieb auf. 2. Tritt der Alarm hä ufiger auf, wenden Sie sich an Ihren Hä ndler oder den technischen Kundendienst von Huawei. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 83 N-Kabels zum Erdungskabel normal ist. 3. Überprü fen, ob der Ausgang an einen Trenntransformator angeschlossen ist. Wenn ja, stellen Sie Erdungsü berprü fung auf Deaktivieren ü ber die Mobiltelefon-App, SmartLogger oder NMS. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 84 Ihren Hä ndler oder den technischen Kundendienst von Huawei. Hinweis: Wenn die Ursachen-ID ID 1 ist, fü hren Sie den vorhergehenden Vorgang durch, wenn der Strom des PV-Strings unter 1 A liegt. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 85 Kommunikationsparameter fü r den Leistungsmesser die gleichen wie die Einstellungen fü r die Parameter des SUN2000 RS485 sind. 3. Prü fen Sie, ob der Leistungsmesser eingeschaltet und das RS485-Kommunikationskabel angeschlossen ist. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 86 Spitzenspannung des Stromnetzes die obere Schwelle ü berschreitet. Wenden Sie sich an Ihren Hä ndler oder den technischen Support von Huawei, wenn die in der Spalte Vorschlä ge zur Fehlerbehebung aufgefü hrten Maß nahmen ergriffen wurden, der Fehler jedoch weiterhin besteht.

  • Seite 87: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemä ß ab. 8.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemä ß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgerä ten. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 88: Technische Daten

    1080 V Eingangsspannung Maximaler 22 A Eingangsstrom (pro MPPT) Max. 30 A Kurzschlussstrom (pro MPPT) Maximaler Rü ckspeisungsstro m des Wechselrichters zum PV-Array Mindestanfangsspa 200 V nnung Betriebsspannungsb 160–950 V ereich Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 89: Technische Vorgaben

    A (400 V) Angepasste 20 A 25,2 A 28,5 A 33,5 A Stromnetzfrequenz Leistungsfaktor 50/60 Hz Maximaler gesamter 0,8 voreilend... 0,8 nacheilend Klirrfaktor (Nennleistung) Maximum total < 3% harmonic distortion (rated power) Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 90: Schutz Und Funktion

    AC-Überspannungs schutz Erkennung von Isolationswiderstan Fehlerstrom-Überw achungseinheit (RCMU) Display und Kommunikation Technische SUN2000-12KTL- SUN2000-15KTL- SUN2000-17KTL- SUN2000-20KTL- Vorgaben Anzeige LED-Anzeigen; WLAN+-App RS485 Kommunikationser (Optional) WLAN-FE/GPRS/4G weiterungsmodul Fernplanung ü ber potenzialfreie Kontakte Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 91: Allgemeine Parameter

    Natü rliche Konvektion Hö chste 0-4000 m (Leistungsreduzierung ab 2000 m) Einsatzhö he Relative Feuchte 0%–100% RH Eingangssteckverbi Amphenol Helios H4 nder Ausgangssteckverbi Wasserdichter Schnellverbinder nder IP-Schutzart IP65 Topologie Kein Transformator Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 92: A Netzcodes

    230-V-Stromnetz England (I > 16 A) G59-Scotland 240-V-Stromnetz Schottland (I > 16 G83-England 230-V-Stromnetz England (I < 16 A) G83-Scotland 240-V-Stromnetz England (I < 16 A) CEI0-21 Italien Niederspannungsnetz EN50438-CZ Tschechische Republik Niederspannungsnetz RD1699/661 Spanien Niederspannungsnetz Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 93 Jordanien Niederspannungsnetz NAMIBIA Namibia Niederspannungsnetz ABNT NBR 16149 Brasilien Niederspannungsnetz SA_RPPs Sü dafrika Niederspannungsnetz INDIEN Indien Niederspannungsnetz ZAMBIA Sambia Niederspannungsnetz Chile Chile Niederspannungsnetz Malaysisch Malaysia Niederspannungsnetz KENYA_ETHIOPIA Kenia Niederspannungsnetz und Äthiopien Niederspannungsnetz Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 94 Chile CHILE_NET_BILLING NetBilling-Niederspannungsnetz BAHRAIN Bahrain Niederspannungsnetz Kraftstoffmotor-Netz DG-Hybrid-Niederspannungsnetz (50 Kraftstoffmotor-Netz 60 Hz DG-Hybrid-Niederspannungsnetz (60 ARGENTINIEN Argentinien Niederspannungsnetz Mauritius Mauritius Niederspannungsnetz EN50438-SE Schweden Niederspannungsnetz Oostenrijk Oostenrijk G99-TYPEA-LV Verenigd Koninkrijk G99-TYPEB-LV Verenigd Koninkrijk Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch A Netzcodes Grid Codes Description G99-TYPEB-HV Verenigd Koninkrijk G99-TYPEA-HV Verenigd Koninkrijk Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 96: B Einstellen Der Parameter Für Trockenkontakt-Planung

    Nutzer fü r alle Schä den, die der PV-Anlage entstehen. Verfahren Schritt 1 Einstellen Sie die Parameter fü r Trockenkontakt-Planung. Stellen Sie Planung ü ber potenzialfreie Kontakte auf , ein und stellen Sie Wirkleistungssteuerung sowie Blindleistungsregelung ein. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 97 B Einstellen der Parameter fü r Trockenkontakt-Planung Abbildung B-1 Einstellen der Parameter fü r Trockenkontakt-Planung ----Ende Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de SmartLogger1000A User Manual. You can scan the QR code to obtain it. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 98: Festlegen Von Einspeisungsbeschrä Nkungsparametern

    Kennwort verloren geht, ist der Zugriff auf die Gerä te nicht mehr mö glich. In diesen Fä llen haftet der Nutzer fü r alle Schä den, die der PV-Anlage entstehen. Verfahren Schritt 1 Legen Sie Einspeisungsbeschrä nkungsparameter fest. Abbildung C-1 Festlegen von Einspeisungsbeschrä nkungsparametern Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 99: Beschreibung

    Dongle den voreingestellten Wert von Wirkleistungsbegrenzung fü r Ausfallsicherheit zum Schutz an den Wechselrichter. Leistungsanstie Legt den Schwellenwert fü r die gsschwelle Erhö hung der Ausgangsleistung des Wechselrichters fest. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 100 (kW) angeschlossen ist.  l Falls mehrere Wechselrichter kaskadiert sind, setzen Sie diesen Parameter auf SDongle/SmartLogger.  l Wenn es nur einen Wechselrichter gibt, setzen Sie diesen Parameter auf Wechselrichter. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 101 Wechselrichter im Ausfallsicherun Anti-Rü ckspeisung-Szenario entsprechend dem Prozentsatz der Wirkleistungsreduzierung reduziert, wenn die Kommunikation zwischen dem Wechselrichter und dem Dongle fü r einen lä ngeren Zeitraum als Erkennungszeit der Kommunikationsunterbrechung unterbrochen wird. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 PV-Anlagenkap Legt die gesamte maximale azitä t Wirkleistung im Szenario der Wechselrichter-Kaskadierung an. Netzeinspeisun Legt den maximalen Strom fest, gsstrom den der Wechselrichter in das maximal (%) Stromnetz einspeisen kann. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 103 Prozentsatz fest. Wenn der Dongle keine Zä hlerdaten erkennt oder die Kommunikation zwischen dem Dongle und dem Wechselrichter unterbrochen wird, liefert der Dongle den Reduzierungswert der Wirkleistung des Wechselrichters nach Prozentsatz. ----Ende Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch C Festlegen von Einspeisungsbeschrä nkungsparametern Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de SmartLogger1000A User Manual. You can scan the QR code to obtain it. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 105: D Festlegen Von Parametern Zu Spannungsanstiegsunterdrückung Q-U-Kurve

    Kennwort verloren geht, ist der Zugriff auf die Gerä te nicht mehr mö glich. In diesen Fä llen haftet der Nutzer fü r alle Schä den, die der PV-Anlage entstehen. Verfahren Schritt 1 Legen Sie die Parameter der Q-U-Kurve zur Spannungsanstiegsunterdrü ckung fest. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 106 Benutzerhandbuch Spannungsanstiegsunterdrü ckung Q-U-Kurve Abbildung D-1 Festlegen der Parameter zu Spannungsanstiegsunterdrü ckung Q-U-Kurve ----Ende Szenario 2: SmartLogger1000A-Vernetzungsszenario Zie de SmartLogger1000A User Manual. You can scan the QR code to obtain it. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 107: E Afci-Prüfung Starten

    In diesen Fä llen haftet der Nutzer fü r alle Schä den, die der PV-Anlage entstehen. Verfahren Schritt 1 Wä hlen Sie auf dem Home-Bildschirm Gerä tewartung > AFCI-Prü fung starten und fü hren Sie den erforderlichen Vorgang durch. Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch E AFCI-Prü fung starten Abbildung E-1 AFCI-Prü fung starten ----Ende Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 109: Acronyms And Abbreviations

    Wechselstromverteilungseinheit Arc-fault Circuit Interrupter, AFCI Fehlerlichtbogen-Schutzeinrichtung Central Controller, zentrale Steuerung High Voltage Ride-through, HVRT Hochspannungs-Durchfahren LED-Anzeige Light Emitting Diode, Lichtemittierende Diode LVRT Low Voltage Ride-through, Niederspannungs-Durchfahren Photovoltaik Residual Current Device, Fehlerstrom-Schutzeinrichtung Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 SUN2000-(12KTL, 15KTL, 17KTL, 20KTL)-M0 Benutzerhandbuch F Acronyms and Abbreviations Waste Electrical and Electronic Equipment, WEEE Richtlinie ü ber Elektro- und Elektronik-Altgerä te Ausgabe 04 (2019-08-30) Copyright © Huawei Technologies Co., Ltd.
