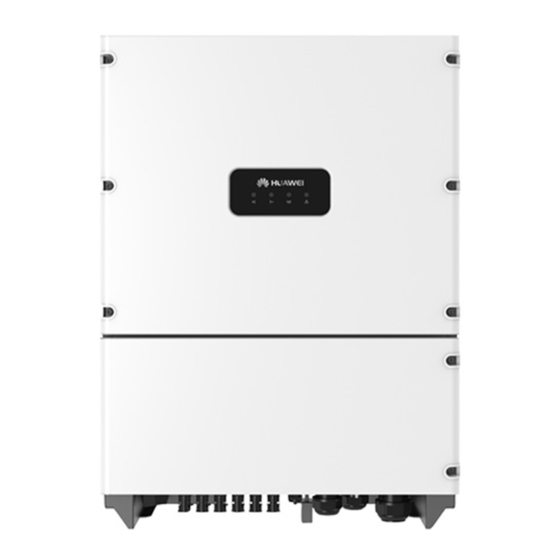

Huawei SUN2000-30KTL-A Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. SUN2000-30KTL-A
  6. Benutzerhandbuch

Huawei SUN2000-30KTL-A Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000-30KTL-A:
Inhaltsverzeichnis

Werbung

Quicklinks

SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL)
Benutzerhandbuch
Ausgabe
10
Datum
2019-06-30
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-30KTL-A

Inhaltszusammenfassung für Huawei SUN2000-30KTL-A

  • Seite 1 SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch Ausgabe Datum 2019-06-30 HUAWEI TECHNOLOGIES CO., LTD.
  • Seite 2 Alle anderen in diesem Dokument aufgefü hrten Warenzeichen sind das Eigentum ihrer jeweiligen Inhaber. Beachten Sie: Die erworbenen Produkte, Leistungen und Eigenschaften werden durch den zwischen Huawei und dem Kunden geschlossenen Vertrag geregelt. Es ist mö glich, dass sä mtliche in diesem Dokument beschriebenen Produkte, Leistungen und Eigenschaften oder Teile davon nicht durch den Umfang des Kaufvertrags oder den Nutzungsbereich abgedeckt sind.

  • Seite 3: Über Dieses Dokument

    Zweck In diesem Dokument werden die Montage, elektrischen Anschlü sse, Inbetriebnahme, Wartung und Fehlerbehebung des SUN2000-30KTL-A/33KTL/33KTL-E001/40KTL (kurz SUN2000) beschrieben. Lesen und verstehen Sie vor der Montage und Bedienung des SUN2000 die Sicherheitsinformationen und machen Sie sich mit den Funktionen und Merkmalen des SUN2000 vertraut.

  • Seite 4: Beschreibung

    Lenkt die Aufmerksamkeit auf wichtige Informationen, bewä hrte Methoden und Tipps. Ein ANMERKUNG wird verwendet, um Informationen anzusprechen, die nicht im Zusammenhang mit Personenschä den, Gerä teschä den und Umweltzerstö rung stehen. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 5: Inhaltsverzeichnis

    5.5 Anschließ en der Kommunikationskabel ..........................61 5.5.1 Beschreibung des Kommunikationsmodus ........................61 5.5.2 Auswä hlen eines Kommunikationsmodus ........................62 5.5.3 Verbinden der RS485-Kommunikationskabel ....................... 63 5.6 Überprü fung der Installation .............................. 69 Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 6 9 Handhabung des Wechselrichters ..................94 9.1 Entfernen des SUN2000 ..............................94 9.2 Verpacken des SUN2000 ..............................94 9.3 Entsorgen des SUN2000..............................94 10 Technische Vorgaben ......................95 A Netzcodes ..........................99 B Abkürzungen ........................104 Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 7: Sicherheitsmaßnahmen

    PV-Stromsystems sowie mit den im jeweiligen Land geltenden Standards vertraut sein. Lesen Sie vor der Bedienung aufmerksam dieses Dokument. Huawei ist nicht haftbar fü r jegliche Folgen, die durch eine Nichtbeachtung der in diesem Dokument genannten Bestimmungen zur Lagerung, zum Transport und zur Bedienung entstehen.

  • Seite 8: Kabelanschlüsse

    Zutritt zum Wartungsstandort zu verhindern.  Bevor Sie den Wechselrichter wieder einschalten, beheben Sie jegliche Fehler, die die Sicherheit des Wechselrichters gefä hrden kö nnen.  Befolgen Sie die ESD-Sicherheitsmaß nahmen wä hrend der Wartung. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 9 SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 1 Sicherheitsmaß nahmen  Tragen Sie fü r die Arbeitssicherheit Elektroschutzhandschuhe und Sicherheitsschuhe. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 10: Überblick

    PV-Strings erzeugten Gleichstrom in Wechselstrom umwandelt und in das Stromnetz einspeist. Modelle Abbildung 2-1zeigt eine Modellnummer des SUN2000, mit SUN2000-30KTL-A und SUN2000-33KTL-E001 als Beispiele. Abbildung 2-1 Beschreibung der Modellnummer Tabelle 2-1listet alle Modelle des SUN2000 und deren Ausgangsnennleistung auf.

  • Seite 11: Netzwerkanwendung

    TN-C-S und TT, wie in Abbildung 2-3 dargestellt. SUN2000-30KTL-A und SUN2000-40KTL unterstü tzen nur das Stromnetzmodus IT, wie in Abbildung 2-4 dargestellt. Abbildung 2-3 Von den Modellen SUN2000-33KTL und SUN2000-33KTL-E001 unterstü tzte Stromnetzmodi Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Beschreibung Des Gerä Ts

    SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 2 Überblick Abbildung 2-4 Von den Modellen SUN2000-30KTL-A und SUN2000-40KTL unterstü tzte Stromnetzmodi SUN2000-30KTL-A und SUN2000-40KTL werden hauptsä chlich fü r Mittelspannungsnetze verwendet. Sie verfü gen ü ber einen dreiphasigen, dreiadrigen Ausgang und werden dann ü ber einen Aufwä...

  • Seite 13: Vorderansicht

    Der Wechselrichter ist von allen PV-Strings getrennt oder jede MPPT-Schaltung weist eine DC-Eingangsspannung kleiner 200 V auf. Grid-tie indicator Dauerhaft grü n Der SUN2000 ist an das Stromnetz gekoppelt. Der SUN2000 ist nicht an das Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 14 Wenn der Alarm und die lokale Wartung gleichzeitig stattfinden, zeigt die Alarm-/Wartungskontrollleuchte zuerst den lokalen Wartungsstatus an. Nachdem der USB-Stick, das WLAN-Modul, das Bluetooth-Modul oder das USB-Datenkabel entfernt wurden, zeigt die Kontrollleuchte den Alarmstatus an. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 15: Rückansicht

    Benutzerhandbuch 2 Überblick Rückansicht Abbildung 2-7zeigt die Rü ckansicht des SUN2000. Abbildung 2-7 Rü ckansicht des SUN2000 (1) Kü hlkö rper (2) Montagehalterung Unteransicht Abbildung 2-8 zeigt die Unteransicht des SUN2000. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Bezeichnung Der Komponente (Aufgedruckt)

    Nicht zutreffend AC-Ausgangsanschluss(AC Der Innendurchmesser liegt zwischen OUTPUT) 24 und 32mm. Belü ftungsventil 2 Stü ck Negative DC-Eingangsklemme(–) Sechs Kontaktpaare Antenne(ANT) Reservierter WLAN-Port RS485-Port(COM2) Der Innendurchmesser liegt zwischen 14 und 18mm. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Konventionen Für Aufkleber

    Position fü r den Anschluss des Erdungskabels an. Warnung zum Betrieb Gleichstrom-Eingangssteck verbinder darf wä hrend des Betriebs des SUN2000 nicht entfernt werden. Aufkleber mit der Dieses Symbol zeigt die SUN2000-Seriennummer SUN2000-Seriennummer Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 18: Typenschild

    Kommunikation verwendet, lautet der Kommunikationswert auf dem Typenschild PLC“, wie Abbildung 2-10 dargestellt. (Beispiel bezieht sich auf SUN2000-33KTL.) Abbildung 2-9 Typenschild (RS485-Kommunikation) (1) Marke, Produktbezeichnung und (2) Wichtige technische Daten Modellnummer (3) Konformitä tssymbole (4) Unternehmensname und Herstellungsland Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 19 Konformitä tssymbole Tabelle 2-4 Konformitä tssymbole Symbol Name Bedeutung CQC-Zertifizierungszeich Der SUN2000 wurde vom China Quality Certification Center (CQC) nach der NB/T 32004 zertifiziert. RCM-Zertifizierungszeich Der SUN2000 entspricht den Zertifizierungsnormen des RCM. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 20: Funktionsprinzipien

    Wechselstrom umgewandelt. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstü tzt. Abbildung 2-11 zeigt den Schaltplan fü r SUN2000-33KTL und SUN2000-33KTL-E001. Abbildung 2-12 zeigt den Schaltplan fü r SUN2000-30KTL-A und SUN2000-40KTL. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 21 SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 2 Überblick Abbildung 2-11 Schaltplan fü r SUN2000-33KTL und SUN2000-33KTL-E001 Abbildung 2-12 Schaltplan fü r SUN2000-30KTL-A und SUN2000-40KTL Arbeitsmodi Abbildung 2-13 zeigt die Bedingungen an, unter denen das SUN2000 zwischen den Betriebsmodi wechselt. Ausgabe 10 (2019-06-30)
  • Seite 22 Ausgangsleistung der PV-Strings nicht die Anforderungen zur Erzeugung von netzgebundenem Strom erfü llt.  Herunterfah Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 23 SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 2 Überblick Arbeitsmo Beschreibung  Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Speicher

    Wä hrend der Lagerung sind regelmä ß ige Inspektionen durchzufü hren. Ersetzen Sie gegebenenfalls das Verpackungsmaterial.  Wenn der SUN2000 seit lä ngerer Zeit gelagert wurde, sollte er vor einer Inbetriebnahme von qualifiziertem Personal inspiziert und geprü ft werden. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Installation

    Wechselrichter-Modell nicht um das von Ihnen angeforderte Modell handelt, packen Sie es nicht aus, sondern wenden Sie sich stattdessen so schnell wie mö glich an Ihren Lieferanten. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Werkzeuge

    Funktion Bohrerbit: Φ14 mm, Φ16 Bohrerbit: Φ14 mm, zum  Schlagbohrmaschine Bohren von Lö chern in den Trä ger. Bohrerbit: Φ16 mm, zum  Bohren von Lö chern in die Wand. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 27 Schrankrahmen)  Lä nge des Schraubenschlü ssels (horizontal) ≥ 200mm Drehmoment: 0 – 8N  Seitenschneider Nicht zutreffend Zum Zuschneiden von Kabelbindern. Abisolierzange Nicht zutreffend Zum Abisolieren von Kabelhü llen Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 28  H4TC0003 (Amphenol) dient zum Crimpen von Stempelformkontakten. RJ45-Crimpwerkzeug Nicht zutreffend Zum Vorbereiten von RJ45-Steckverbindern fü r Kommunikationskabel. Montage- und H4TW0001 Zum Entfernen von Entriegelungswerkzeug DC-Steckverbindern aus dem Hersteller: Amphenol SUN2000. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 29 Marker Zum Markieren. Maß band Nicht zutreffend Zum Messen von Abstä nden. Wasserwaage Nicht zutreffend Zur ebenen Ausrichtung der Lochpositionen. ESD-Handschuhe Nicht zutreffend Zum Schutz des Bedieners wä hrend der Montage. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 30 Zum Umwickeln des Kabelcrimpbereichs eines Kabelschuhs. Heiß luftpistole Nicht zutreffend Zum Schrumpfen von Schrumpfschlä uchen Drehmomentschlü ssel Mit einer Maulweite von Zum Befestigen von Schrauben 18mm, 33mm oder und Verschlusskappen. 52mm Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 31: Wandmontage Des Sun2000

    Montieren Sie den SUN2000 vertikal oder mit einer maximalen Neigung von 15 Grad, um eine angemessene Wä rmeableitung zu ermö glichen.  Montieren Sie den SUN2000 nicht in einer nach vorne, sehr stark nach hinten oder seitlich geneigten oder horizontalen oder umgekehrten Position. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 32: Anforderungen An Die Montageabstä Nde

    Fü r eine einfache Bedienung und Wartung sollte der SUN2000 auf Augenhö he montiert werden.  Schaffen Sie genü gend Abstand um den SUN2000 herum, um ausreichend Platz fü r die Montage und Wä rmeableitung sicherzustellen, wie in Abbildung 4-3 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 33 Platz zur Verfü gung steht; wenn nicht genü gend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Von einer gestapelten Montage wird abgeraten. Abbildung 4-4 Horizontale Montagemethode (empfohlen, Einheit: mm) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 34 SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 4 Installation Abbildung 4-5 Dreiecks-Montagemethode (empfohlen, Einheit: mm) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 35: Transportieren Des Sun2000

    Gehä use zu schü tzen. Vorgehensweise Schritt 1 Der SUN2000 muss von zwei Personen mit beiden Hä nden an den an beiden Seiten befindlichen Griffen gehalten werden, wie in Abbildung 4-7 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 36: Montage Der Rückwand

    Abmessungen der Rü ckwand an. Abbildung 4-8 Abmessungen der Rü ckwand (Einheit: mm) Kontext  Der SUN2000-30KTL-A, SUN2000-33KTL oder SUN2000-33KTL-E001 wird mit Spreizdü beln zur Montage der Rü ckwand geliefert. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 37 Abbildung 4-11 dargestellt. Ein Spreizdü bel besteht aus vier Teilen, wie in Abbildung 4-10 dargestellt. Abbildung 4-10 Aufbau eines Spreizdü bels (1) Spreizhü lse (2) Flache (3) Federscheibe (4) Schraube Unterlegscheibe Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 38 Rü ckwand in die Lö cher ein und ziehen Sie sie mit einem verstellbaren Drehmomentschlü ssel mit einer Maulweite von 18 mm auf ein Anzugsmoment von 45 N m an, wie in Abbildung 4-12 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 39: Montage Des Sun2000

    Sie nach dem Durchfü hren von Schritt 7 Schritt Schritt 3 Setzen Sie die (vom Kunden bereitgestellten) M10-Ringschrauben in die Hebeö sen ein und ziehen Sie sie an, wie in Abbildung 4-13 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 40 Abbildung 4-14 Anheben eines SUN2000 Schritt 5 Fü hren Sie ein Seil mit einer fü r den SUN2000 ausreichenden Tragkraft durch die Hebeö sen und ziehen Sie den SUN2000 hoch, wie in Abbildung 4-15 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 41 Abbildung 4-15 Heben des SUN2000 Schritt 6 Montieren Sie den SUN2000 an der Rü ckwand und richten Sie das Gehä use an der Rü ckwand aus, wie in Abbildung 4-16 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 42 Innensechskantschlü ssel auf ein Anziehmoment von 5 N m fest, wie in Abbildung 4-17 dargestellt. Den Innensechskantschlü ssel finden Sie in dem Montagebeutel, der an der Verstä rkungsrippe des Gehä usebodens befestigt ist. Abbildung 4-17 Anziehen der Sechskantschrauben Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 43: Gestellmontage Des Sun2000

    Materialien gelagert werden. Anforderungen an die Montageumgebung  Der SUN2000 sollte in einer gut belü fteten Umgebung montiert werden, um eine gute Wä rmeableitung zu gewä hrleisten. Bei einem Einbauort mit direkter Sonneneinstrahlung Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 44 Fü r eine einfache Bedienung und Wartung sollte der SUN2000 auf Augenhö he montiert werden.  Schaffen Sie genü gend Abstand um den SUN2000 herum, um ausreichend Platz fü r die Montage und Wä rmeableitung sicherzustellen, wie in Abbildung 4-20 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 45: Transportieren Des Wechselrichters

    4.3.2 Transportieren des SUN2000. 4.4.3 Montage der Rückwand Befestigen Sie vor der Montage des SUN2000 die mitgelieferte Rü ckwand an das Gestell. Voraussetzung Abbildung 4-21 zeigt die Abmessungen der Rü ckwand an. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 46 Wasserwaage auf einer Linie aus und markieren Sie die Positionen mit einem Marker. Abbildung 4-22 Ermitteln der Lochpositionen Schritt 2 Bohren Sie die Lö cher mit einer Schlagbohrmaschine, wie in Abbildung 4-23 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 47 Edelstahl und ziehen Sie die Schrauben mit einem verstellbaren 18-mm-Drehmomentschlü ssel auf ein Anzugsmoment von 45 N m fest, wie in Abbildung 4-24 dargestellt. Abbildung 4-24 Befestigen der Rü ckwand ----Ende Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 48: Montage Des Sun2000

    SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 4 Installation 4.4.4 Montage des SUN2000 Nä here Angaben zur Entsorgung des SUN2000 finden Sie in 4.3.4 Montage des SUN2000. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 49: Elektrische Anschlüsse

    Erdungskabel: Verwenden Sie ein fü r Auß enbereiche geeignetes Kupferkabel mit einer Querschnittsflä che von 8 mm oder mehr (8 mm , 10 mm , 8 AWG oder 7 AWG empfohlen).  Kabelschuh: M6 Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 50 Abbildung 5-2 Crimpen eines Kabels Nach dem Crimpen mü ssen alle Adern der Litze vollstä ndig eingepresst sein und engen Kontakt zur Klemme haben. Schritt 3 Entfernen Sie die Erdungsschraube vom Erdungspunkt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 51: Öffnen Der Tür Des Wartungsfachs

    Innensechskantschlü ssel auf ein Anzugsmoment von 5 N m an. Abbildung 5-3 Anschluss des PGND-Kabels Tragen Sie zur Vermeidung von Korrosionen Silicagel auf die Erdungsklemme auf, nachdem Sie das Erdungskabel angeschlossen haben. ----Ende 5.2 Öffnen der Tür des Wartungsfachs Voraussetzung Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 Schritt 2 Öffnen Sie die Tü r des Wartungsfachs und montieren Sie eine Stü tzschiene, wie in Abbildung 5-5 dargestellt. Die Stü tzschiene finden Sie in dem Montagebeutel, der an der Verstä rkungsrippe des Gehä usebodens befestigt ist. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 53: Anschließen Der Ac-Ac-Ausgangskabels

    Auß enbereich geeignetes, fü nfadriges (L1, L2, L3, N und PE) Kupferkabel.  Um das Erdungskabel mit dem Erdungspunkt auf dem Gehä use des SUN2000-30KTL-A oder des SUN2000-40KTL anzuschließ en, verwenden Sie ein fü r den Auß enbereich geeignetes dreiadriges (L1, L2 und L3) Kabel.

  • Seite 54: Empfohlene

    SUN2000-33KTL und SUN2000-33KTL-E001 benö tigen Sie einen M6-Kabelschuh fü r einen maximalen Kabelquerschnitt von 25 mm . Fü r das AC-Ausgangskabel am SUN2000-30KTL-A und SUN2000-40KTL benö tigen Sie einen M8-Kabelschuh fü r einen maximalen Kabelquerschnitt von 35 mm . Fü r das Erdungskabel benö tigen Sie einen M6-Kabelschuh fü...
  • Seite 55 Stellen Sie sicher, dass sich der Mantel im Wartungsfach befindet. Abbildung 5-7 Abisolieren des SUN2000-33KTL-/SUN2000-33KTL-E001-AC-Ausgangskabels (auß er Erdungskabel) (A) Kabelader (B) Isolierschicht (C) Mantel Abbildung 5-8 Abisolieren des SUN2000-33KTL-/SUN2000-33KTL-E001-AC-Ausgangskabels (einschließ lich Erdungskabel) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 56 L2, L3 und N der AC-Klemmleiste an und ziehen Sie die Schrauben mithilfe eines 10-mm-Steckschlü ssels auf ein Anziehmoment von 4 N m fest. Schließ en Sie die SUN2000-30KTL-A- oder SUN2000-40KTL-AC-Ausgangsadern an Pins L1, L2, L3 und N der AC-Klemmleiste an und ziehen Sie die Schrauben mithilfe eines 13-mm-Steckschlü ssels auf ein Anziehmoment von 8 N m fest.
  • Seite 57 Wenn die AC-Ausgangsstromkabel einer Zugkraft ausgesetzt sind, weil der Wechselrichter nicht fest installiert ist, stellen Sie sicher, dass das PE-Kabel das letzte Kabel ist, das der Zugkraft ausgesetzt ist. Abbildung 5-11 Anschluss des SUN2000-33KTL-/SUN2000-33KTL-E001-AC-Ausgangskabels (auß er Erdungskabel) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 58 SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-12 Anschluss des SUN2000-33KTL-/SUN2000-33KTL-E001-AC-Ausgangskabels (einschließ lich Erdungskabel) Abbildung 5-13 Anschluss des SUN2000-30KTL-A- oder SUN2000-40KTL-AC-Ausgangskabels (auß er Erdungskabel) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 59: Anschließen Der Dc-Eingangsstromkabel

    SUN2000-(30KTL-A, 33KTL, 33KTL-E001, 40KTL) Benutzerhandbuch 5 Elektrische Anschlü sse Abbildung 5-14 Anschluss des SUN2000-30KTL-A- oder SUN2000-40KTL-AC-Ausgangskabels (einschließ lich Erdungskabel) Schritt 8 Ziehen Sie die Verschlusskappe mit einem 52-mm-Gabel-Drehmomentschlü ssel mit 7,5 N m fest. ----Ende Zusä tzliche Bedingung Überprü fen Sie, ob die Kabel korrekt und fest angeschlossen sind, und dichten Sie die Kabellö...
  • Seite 60 SUN2000-Gerä te an denselben Trenntransformator an. Andernfalls funktionieren die SUN2000-Gerä te aufgrund des Schleifenstroms, der zwischen ihnen erzeugt wird, mö glicherweise nicht. Setzen Sie Isolation in der SUN2000-APP, am SmartLogger oder im NMS auf Eingang geerdet,  mit TF. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 61 Kabeltyp Querschnittflä che (mm Kabelaußendurc hmesser (mm) Bereich Empfohlener Wert 4,0 – 6,0 (oder 12 – 4,5 – 7,8 Branchenweit 4,0 (oder 12 AWG) eingesetzte allgemeine 10 AWG) PV-Kabel (Modell: PV1-F) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 62 Lieferumfang des SUN2000 enthalten sind. Die Verwendung von anderen Plus- und Minus-Metallkontakten und DC-Steckverbindern kann schwerwiegende Folgen haben. Der verursachte Schaden am Gerä t wird von keiner Garantie- oder Servicevereinbarung abgedeckt. Vorgehensweise Schritt 1 Bereiten Sie Plus- und Minus-Steckverbinder vor. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 63 Positionsanzeiger. Es kann sonst zu Schä den an den Metallkontakten kommen. Abbildung 5-18 Crimpzange (H4TC0003) (1) Positionsanzeiger Abbildung 5-19 Vorbereiten von Plus- und Minus-Steckverbindern (mit kaltumformenden Kontakten) (1) Positiver Metallkontakt (kaltformend) (2) Negativer Metallkontakt (kaltformend) (3) Positiv-Steckverbinder (4) Negativ-Steckverbinder Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 Schritt 3 Stellen Sie anhand eines Multimeters sicher, dass die DC-Eingangsspannung der einzelnen PV-Strings 1000 V DC nicht ü berschreitet, und ü berprü fen Sie, ob die DC-Eingangsstromkabel mit der richtigen Polaritä t angeschlossen sind. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 65 Abbildung 5-22 dargestellt. Nach der Positionierung der Plus- und Minus-Stecker sollte der Abstand zwischen den DC-Anschlussklemmen und den Steckern max. 0,8 mm betragen, damit die DC-Eingangskabel nicht herausgezogen werden kö nnen. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 66 Entfernungsschlü ssel in das Bajonett ein. Drü cken Sie den Schlü ssel dann mit der entsprechenden Kraft hinein, wie in Abbildung 5-23 dargestellt. Stellen Sie vor dem Entfernen des Plus- und des Minus-Steckverbinders sicher, dass DC SWITCH auf OFF gestellt ist. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 67: Anschließen Der Kommunikationskabel

    Abbildung 5-24 Kommunikationsmodus fü r einen einzigen SUN2000  Abbildung 5-25 zeigt den Kommunikationsmodus fü r mehrere SUN2000-Gerä te. Wenn mehrere SUN2000-Gerä te verwendet werden, verbinden Sie alle SUN2000-Gerä te ü ber ein RS485-Kommunikationskabel in einer Daisy-Chain. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 68: Auswä Hlen Eines Kommunikationsmodus

    Wä hlen Sie den richtigen Kommunikationsmodus basierend auf der tatsä chlichen Situation.  Die Wechselrichter mit einem PLC (MBUS) unterstü tzen sowohl PLC (MBUS)- als auch RS485-Kommunikationsmodi. Die Kommunikationsmodi RS485 und PLC (MBUS) schließ en sich gegenseitig aus. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 69: Verbinden Der Rs485-Kommunikationskabel

    Anschluss an einen Klemmenblock. Stellen Sie beim Verlegen von Kommunikationskabeln sicher, dass diese von Stromkabeln getrennt sind und von Stö rungsquellen ferngehalten werden, um Kommunikationsstö rungen zu vermeiden.  Funktionen der RS485-Klemmleiste Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 70: Funktion

    RS485B IN RS485B OUT  Pinbelegung des RJ45-Steckverbinders Abbildung 5-27 RJ45-Steckverbinder Tabelle 5-5 Pinbelegung des RJ45-Steckverbinders Funktion RS485A-, RS485-Differenzialsignal + RS485B-, RS485-Differenzialsignal – Nicht zutreffend RS485A-, RS485-Differenzialsignal + RS485B-, RS485-Differenzialsignal – Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 71 Abschirmung am Erdungsanschluss an und ziehen Sie die Schraube mit einem M4-Kreuzschlitz-Drehmomentschraubendreher auf 1,2 N m an, wie in Abbildung 5-29 dargestellt. Entscheiden Sie beim Anschließ en der Kabelabschirmung anhand der Standortanforderungen ü ber das Crimpen des M4-Kabelschuhs. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 Fixieren Sie die Kommunikationskabel nach dem Anschließ en, wie in Abbildung 5-30 dargestellt. Abbildung 5-30 Binden der Kommunikationskabel Ziehen Sie die Verschlusskappen mit einem 33-mm-Gabel-Drehmomentschlü ssel mit 7,5 N m fest.  Methode 2: Verbinden mit RJ45-Ports Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 73 Verlegen Sie die Kabel durch die Verschlusskappen und dann den COM1-Port im unteren Bereich des SUN2000. Verbinden Sie die RJ45-Anschlü sse mit den Ports RS485 IN und RS485 OUT im SUN2000-Wartungsbereich, wie in Abbildung 5-32 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 74 Fixieren Sie die Kommunikationskabel nach dem Anschließ en, wie in Abbildung 5-33 dargestellt. Abbildung 5-33 Binden der Kommunikationskabel Ziehen Sie die Verschlusskappe mit einem 33-mm-Gabel-Drehmomentschlü ssel mit 7,5 N m fest. ----Ende Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 75: Überprüfung Der Installation

    Auf dem freien USB-Port und den wasserdichten Kabelanschlü ssen stecken wasserdichte Stopfen. 5.7 Schließen der Tür des Wartungsfachs Vorgehensweise Schritt 1 Montieren Sie die Abdeckung des AC-Klemmenblocks, wie in Abbildung 5-34 dargestellt. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 76 Schritt 3 Schließ en Sie die Tü r des Wartungsfachs und ziehen Sie die Schrauben an der Tü r, wie in Abbildung 5-36 dargestellt, mit einem Innensechskantschlü ssel auf ein Anziehmoment von 4 N m fest. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 77 Abbildung 5-36 Anziehen der Schrauben an der Tü r Wurden die beiden Schrauben verloren, entnehmen Sie die Reserveschrauben dem Montagebeutel, der an der Verstä rkungsrippe des Gehä usebodens befestigt ist. ----Ende Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 78: Systembereitstellung

    Schritt 2 Schalten Sie die DC SWITCH an der Unterseite des Wechselrichtergehä uses ein. Schritt 3 Verbinden Sie ein Mobiltelefon, auf dem die SUN2000-App ausgefü hrt wird, ü ber ein Bluetooth-Modul, ein WLAN-Modul oder ein USB-Datenkabel mit dem Wechselrichter. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 79 Kommunikation zwischen dem Wechselrichter und der SUN2000-App.  Verwenden Sie das im Lieferumfang des Mobiltelefons enthaltene USB-Datenkabel. Der Anschlusstyp ist USB 2.0. Die Screenshots in diesem Dokument stammen von der App-Version 3.2.00.001.  Abbildung 6-2 Anmeldebildschirm Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 80 Abbildung 6-4 Wechseln zwischen Benutzern  Das Anmeldepasswort ist dasselbe wie das fü r den mit der App verbundenen SUN2000 und wird nur fü r die Herstellung der Verbindung zwischen App und SUN2000 verwendet. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 81 Es wird empfohlen, sich im Bildschirm Schnelleinstellungen als Erweit. Benutzer anzumelden, um Parametereinstellungen vorzunehmen. Wä hlen Sie den korrekten Netzcode auf Grundlage des Anwendungsbereiches und Standortes des  Wechselrichters aus. Abbildung 6-5 Bildschirm „Schnelleinstellungen“ (fortgeschrittener Benutzer) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 82: Ausschalten Des Sun2000

    Anderenfalls schlä gt die Kommunikation fehl. Darü ber hinaus mü ssen die Baudraten aller SUN2000-Gerä te auf jeder RS485-Leitung mit der SmartLogger-Baudrate ü bereinstimmen. Abbildung 6-6 Bildschirm des Hauptmenü s ----Ende 6.2 Ausschalten des SUN2000 Kontext Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 83 Nä here Einzelheiten finden Sie im SUN2000-APP-Benutzerhandbuch, SmartLogger1000-Benutzerhandbuch, SmartLogger2000-Benutzerhandbuch oder iManager NetEco 1000S-Benutzerhandbuch. Schritt 2 Schalten Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz aus. Schritt 3 Setzen Sie den DC SWITCH auf OFF. ----Ende Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 84: Mensch-Maschine-Interaktionen

    Boot-Skriptdatei zu generieren. Weitere Informationen finden Sie im SUN2000-APP-Benutzerhandbuch. Schritt 2 Importieren Sie die Boot-Skriptdatei auf einen PC. (Optional) Die Boot-Skriptdatei kann als .txt-Datei geö ffnet werden, wie in Abbildung 7-1 dargestellt. Abbildung 7-1 Boot-Skriptdatei Bedeutung Anmerkungen Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 85: Bedeutung

    Grü nes Blinken in kurzen Abstä nden Ein Vorgang mit einem (0,125 s lang ein und 0,125 s lang USB-Stick ist aus) fehlgeschlagen. Dauerhaft grü n Ein Vorgang mit einem USB-Stick wurde Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 86: Importieren Von Konfigurationen

    SUN2000-APP ü bereinstimmt. Wenn diese nicht ü bereinstimmen und Sie den USB-Stick fü nfmal hintereinander angeschlossen haben, wird das Benutzerkonto 10 Minuten lang gesperrt. Tabelle 7-2 Beschreibung der LED-Anzeigen LED-Anzeige Status Bedeutung Grü n aus Es werden keine Vorgä nge mit dem Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 87: Exportieren Von Daten

    Grü nes Blinken in langen Abstä nden Es wird ein Vorgang mit (1 s lang ein und 1 s lang aus) dem USB-Stick durchgefü hrt. Grü nes Blinken in kurzen Abstä nden Ein Vorgang mit einem Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 88: Aktualisieren

    7.1.4 Aktualisieren Vorgehensweise Schritt 1 Das erforderliche Aktualisierungspaket ist auf der Website des technischen Kundenservice von Huawei verfü gbar (z. B. SUN2000 V200R001C90SPCXXX). Schritt 2 Dekomprimieren Sie das Aktualisierungspaket. Nach dem Abrufen des Aktualisierungspakets SUN2000V200R001C90SPCXXX_package.zip, dekomprimieren Sie das Paket und stellen Sie sicher, dass die entpackten Dateien Folgendes beinhalten: ...

  • Seite 89: Betrieb Mit Einem Smartlogger

    Der SUN2000 kann auch in der SUN2000-APP ü ber Inverter-Aktualisierung aktualisiert werden. Weitere Informationen finden Sie im SUN2000-APP-Benutzerhandbuch. ----Ende 7.2 Betrieb mit einem SmartLogger Informationen zum Betrieb mit einem SmartLogger finden Sie im SmartLogger1000-Benutzerhandbuch oder SmartLogger2000-Benutzerhandbuch. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 90: Betrieb Mit Dem Nms

    7.3 Betrieb mit dem NMS Informationen zum Betrieb mit dem NMS finden Sie im iManager NetEco 1000S-Benutzerhandbuch. 7.4 Betrieb mit der SUN2000-APP Informationen zum Betrieb mit der SUN2000-APP finden Sie im SUN2000-APP-Benutzerhandbuch. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 91: Wartung

    Sie sicher, dass alle Wechselrichterparameter korrekt eingestellt sind. Kabelanschlü sse  Überprü fen Sie, ob die Kabel fest Die erste Überprü fung angeschlossen sind. muss sechs Monate nach der ersten Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 92: Fehlerbehebung

    Betriebsspannung des SUN2000 ü berschreitet die beträ gt. Nachdem die Konfiguration des Leerlaufspannung der PV-Arrays korrigiert wurde, wird der PV-Strings die maximale SUN2000-Alarm nicht mehr angezeigt. Betriebsspannung des  Ursachen-ID = 2 Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 93 Endspannung niedriger den Anschluss des PV-Strings. als die anderer  Ursachen-ID = 2 PV-Strings. Überprü fen Sie, ob die Anzahl der mit dem Wechselrichter in Reihe verbundenen PV-Module gering ist. Ist Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 94 Inv.-Strom Schwerwi Anormale externe Ursachen-ID = 13/14/16 kreis egend Bedingungen lö sen den 1. Der Wechselrichter ü berwacht in anormal Schutz der Echtzeit die externen Wechselrichterschaltung im Betriebsbedingungen. Nachdem der Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 Ursachen-ID = 4 Netzspann egend Stromnetzes liegt ü ber dem 1. Wenn der Alarm zufä llig auftritt, kann zulä ssigen Bereich. das Stromnetz vorü bergehend ein Folgende Ursachen sind anormales Verhalten aufweisen. Der Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 96 Behebung des Fehlers automatisch PE-Kabel ist niedrig oder wieder auf. kurzgeschlossen. 2. Wenn der Alarm weiterhin besteht und die Energieausbeute der Stromversorgungsanlage beeinträ chtigt, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 97 Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. 1. Überprü fen Sie die Impedanz zwischen Geringer Schwerwi Ursachen-ID = 1 dem PV-String und dem Erdungskabel. Isol. egend  Ein Kurzschluss ist Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 98 Wechselrichter ü berprü fen Sie, ob der angeschlossen. Wechselrichterausgang an einen  Wenn Sie den PV-String Trenntransformator angeschlossen erden, schließ en Sie werden muss. Ist dies der Fall, keinen Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 99 Sie das Überwachungsgerä t defekte Sektoren. aus. Wenn sich die Fehler mit den in der folgenden Tabelle aufgefü hrten Maß nahmen nicht beheben lassen, wenden Sie sich an den technischen Kundendienst von Huawei. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 100: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemä ß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemä ß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgerä ten. Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 101: Technische Vorgaben

    98,3% Eingang Technische SUN2000-30K SUN2000-33K SUN2000-33K SUN2000-40K Vorgaben TL-A TL-E001 Maximale Eingangsleist 30.600W 30.600W 30.600W 40.800W Maximale Eingangsspan 1000V nung Maximaler Eingangsstro m (pro MPPT) Max. 34,5A Kurzschlussst rom (pro MPPT) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 33.000VA 33.000VA 40.000VA Maximale Scheinleistun 30.000W 30.000W 30.000W 40.000W g (cosφ = 1) Nennausgang 220V/380V, sspannung 277V/480V, 230V/400V, 230V/400V, 277V/480V, 3W+PE 3W+N+PE oder 3W+PE 3W+PE 3W+PE Angepasste 50Hz/60Hz Netzfrequenz Maximaler Ausgangsstro Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 103 Unterstü tzt Inselbildung Ausgangs-Üb Unterstü tzt erstromschutz Eingangs-Ver polungsschut Unterstü tzt Fehlererkenn ung der Unterstü tzt PV-Strings Gleichstrom- Überspannun Typ II gsschutz Wechselstro m-Überspann Typ II ungsschutz Erkennung Unterstü tzt Isolationswid Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 104: Display Und Kommunikation

    -25° C bis +60° C eraturbereich Kü hlung Natü rliche Konvektion Hö chste 4000m Hö he: Luftfeuchtigk 0% – 100% RF Eingangskle Amphenol Helios H4 Ausgangskle Wasserdichter Kabelanschluss + Kabelschuh Schutzklasse IP65 Topologie Transformatorlos Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 105: A Netzcodes

    VDE 0126-1-1-BU Bulgarien 230 V/400 V 30 kW Niederspannungsnetz G59-England England 230 V/400 V 30 kW 230-V-Stromnetz (I > 16 G59-Schottland Schottland 240 V/415 V 30 kW 240-V-Stromnetz (I > 16 Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 106 Niederspannungsnetz Korea Korea 220 V/380 V 30 kW Niederspannungsnetz IEC61727-60 Hz IEC-Niederspannungsne 230 V/400 V 30 kW tz (60 Hz) G83-England England 230 V/400 V 30 kW 230-V-Stromnetz (I < 16 Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 Benutzerdefiniert (50 reserviert 230 V/400 V 30 kW Benutzerdefiniert (60 reserviert 230 V/400 V 30 kW Tabelle A-2 listet die vom SUN2000-30KTL-A/SUN2000-40KTL unterstü tzten Netzcodes auf. Tabelle A-2 Netzcodes (fü r den SUN2000-30KTL-A/SUN2000-40KTL) Netzcode Beschreibung Nennleistung Maximale Maximale Ausgangsleistu Ausgangsleistu...
  • Seite 108 277 V/480 V 30 kW 40 kW Mittelspannungsnet IEC61727-60 IEC-Mittelspannun 277 V/480 V 30 kW 40 kW Hz-MV480 gsnetz (60 Hz) ANRE-MV480 Rumä nien 277 V/480 V 30 kW 40 kW Mittelspannungsnet Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 109 Ausgangsleistu Ausgangsleistu Stromnetzes ng des ng des SUN2000-30KT SUN2000-40KT PO12.3-MV480 Spanien 277 V/480 V 30 kW 40 kW Mittelspannungsnet z (PO12.3) EN50438_IE-MV Irland 277 V/480 V 30 kW 40 kW Mittelspannungsnet Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.

  • Seite 110: B Abkürzungen

    Unit) Zentrale Steuerung (Central Controller) Gleichstrom (Direct Current) EFUP Zeitraum der umweltfreundlichen Nutzung (Environmentally Friendly Use Period) Lichtemittierende Diode (Light Emitting Diode) Netzverwaltungssystem (Network Management System) Maximaler Leistungspunkt (Maximum Power Point) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
  • Seite 111 Verteilerschrank (Power Distribution Cabinet) Kommunikation ü ber Stromkabel (Power Line Communication) Photovoltaik RCMU Fehlerstrom-Überwachungseinheit (Residual Current Monitoring Unit) WEEE Richtlinie ü ber Elektro- und Elektronik-Altgerä te (Waste Electrical and Electronic Equipment) Ausgabe 10 (2019-06-30) Copyright © Huawei Technologies Co., Ltd.
