Huawei SUN2000-Serie Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. SUN2000-serie
  6. Benutzerhandbuch

Huawei SUN2000-Serie Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000-Serie:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

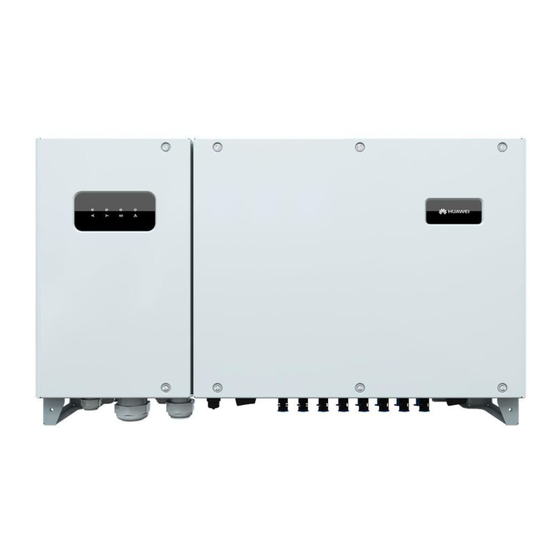

SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1)
Benutzerhandbuch
Ausgabe 05
Datum
2021-01-22
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-Serie

Inhaltszusammenfassung für Huawei SUN2000-Serie

  • Seite 1 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch Ausgabe 05 Datum 2021-01-22 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Zur Beachtung

    Copyright © Huawei Technologies Co., Ltd. 2021. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.

  • Seite 3: Über Dieses Dokument

    Zeigt eine mögliche Gefahrensituation an, die zu Sachschäden, Datenverlust, Leistungsminderung oder unerwarteten Ergebnissen führen kann, wenn sie nicht vermieden wird. HINWEIS wird verwendet, um Praktiken zu erläutern, die nicht im Zusammenhang mit Personenschäden stehen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 4: Änderungsverlauf

    7.1 Betrieb der SUN2000-App aktualisiert. 10 Technische Daten aktualisiert. A Sichern der Y-Zweig-Stecker hinzugefügt. C Domänennamensliste der Managementsysteme hinzugefügt. Ausgabe 03 (2019-09-10) 5.7 Anschließen des DC-Eingangsstromkabels aktualisiert. 8.5 Fehlerbehebung aktualisiert. B String-Zugangserkennung hinzugefügt. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 5 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch Über dieses Dokument Ausgabe 02 (2019-06-05) 2.2 Beschreibung des Geräts aktualisiert. Ausgabe 01 (2019-05-15) Die Ausgabe wird als erstmalige Anwendung im Betrieb (First Office Application, FOA) verwendet. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 6: Inhaltsverzeichnis

    4.3 Ermitteln der Montageposition............................. 22 4.3.1 Umweltanforderungen............................... 22 4.3.2 Platzbedarf................................. 23 4.4 Anbringen der Montagehalterung..........................26 4.4.1 Trägermontage................................27 4.4.2 Wandmontage................................27 4.5 Montage des Wechselrichters............................28 5 Elektrische Anschlüsse.......................31 5.1 Sicherheitsmaßnahmen..............................31 Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 7 8.3 Routinewartung................................85 8.4 Austausch eines Lüfters..............................87 8.5 Fehlerbehebung................................91 9 Handhabung des Wechselrichters..................103 9.1 Entfernen des SUN2000............................. 103 9.2 Verpacken des SUN2000............................103 9.3 Entsorgen des SUN2000.............................103 10 Technische Daten........................104 Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 8 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch Inhaltsverzeichnis A Sichern der Y-Zweig-Stecker....................108 B String-Zugangserkennung...................... 111 C Domänennamensliste der Managementsysteme..............114 D Netzcode.............................115 E Akronyme und Abkürzungen....................120 Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 9: Sicherheitshinweise

    Die mit „HINWEIS“, „VORSICHT“, „WARNUNG“ und „GEFAHR“ gekennzeichneten Abschnitte in diesem Dokument beinhalten nicht alle zu befolgenden Sicherheitsanweisungen. Sie sind nur Ergänzungen zu den allgemeinen Sicherheitshinweisen. Huawei übernimmt keine Haftung für jegliche Folgen, die durch die Verletzung von allgemeinen Sicherheitsanforderungen oder Design-, Produktions- und Nutzungssicherheitsstandards verursacht werden.

  • Seite 10: Allgemeine Anforderungen

    Berühren Sie nicht das unter Spannung stehende Gerät, da das Gehäuse heiß wird. 1.2 Anforderungen an das Personal Personal, das die Montage oder Wartung von Huawei-Geräten beabsichtigt, muss gründlich geschult werden, alle erforderlichen Sicherheitsmaßnahmen verstehen und alle Vorgänge korrekt durchführen können.

  • Seite 11: Elektrische Sicherheit

    Holen Sie die Genehmigung des lokalen Energieversorgers ein, bevor Sie das Gerät im netzgebundenen Modus verwenden. Stellen Sie sicher, dass die von Ihnen vorbereiteten Kabel den Bestimmungen des jeweiligen Landes entsprechen. Verwenden Sie bei der Durchführung von Hochspannungsarbeiten spezielle isolierte Werkzeuge. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Wechsel- Und Gleichstrom

    Bei Verwendung einer Trittleiter ist darauf zu achten, dass die Zugseile gesichert sind und die Leiter stabil ist. Überprüfen Sie vor der Verwendung einer Leiter, ob sie intakt ist und bestätigen Sie ihre Tragkraft. Überlasten Sie sie nicht. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 13 Tragen Sie beim Bohren von Löchern eine Schutzbrille und Schutzhandschuhe. Beim Bohren von Löchern ist das Gerät vor Spänen zu schützen. Nach dem Bohren entfernen Sie Späne, die sich im oder außerhalb des Geräts angesammelt haben können. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 14: Bewegen Von Schweren Objekten

    Wenn das Gerät defekt ist, wenden Sie sich an Ihren Händler. Das Gerät darf erst dann eingeschaltet werden, wenn alle Störungen behoben wurden. Anderenfalls könnten sich die Störungen sprunghaft vermehren oder Schäden am Gerät verursachen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 15: Überblick

    Modell In diesem Dokument werden die folgenden Produktmodelle behandelt: SUN2000-175KTL-H0 SUN2000-185KTL-INH0 SUN2000-185KTL-H1 Abbildung 2-1 Modellbeschreibung (SUN2000-185KTL-INH0 als Beispiel) Tabelle 2-1 Modellbeschreibung Kennzeichen Bedeutung Wert Serie SUN2000: dreiphasiger netzgebundener Wechselrichter für PV-Strings Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Netzwerkanwendung

    PV-Anlage aus dem PV-String, dem Wechselrichter, der AC- Energieverteilungseinheit und dem Aufwärtstransformator. Abbildung 2-2 Netzwerkanwendung (A) PV-String (B) Wechselrichter (C) AC-Verteilungseinheit (ACDU) (D) Aufwärtstransformator (E) Stromnetz Unterstützte Stromnetze Der Wechselrichter unterstützt das IT-Stromnetz. Abbildung 2-3 Unterstützte Stromnetze Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Beschreibung Des Geräts

    Der SUN2000 kann auch im Wechselstromnetz mit der Neutralpunkterdung des Transformatorkastens verwendet werden. Der SUN2000 selbst wird nicht an einen Neutralleiter angeschlossen. Abbildung 2-4 AC-Stromversorgungssystem mit Neutralpunkt-Erdung 2.2 Beschreibung des Geräts Abmessungen Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 18: Vorderansicht

    LED4 Nicht zutreffend zeige Dauerhaft Der Wechselrichter ist an das Stromnetz gekoppelt. grün Blinkt grün in Eine umweltbedingte AC-Störung tritt auf. kurzen Abständen Der Wechselrichter ist nicht an das Stromnetz gekoppelt. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 19 Wenn der Alarm und die lokale Wartung gleichzeitig stattfinden, zeigt die Alarm-/ Wartungskontrollleuchte zuerst den lokalen Wartungsstatus an. Nachdem der USB-Stick, das Bluetooth-Modul, das WLAN-Modul oder das USB-Datenkabel entfernt wurden, zeigt die Kontrollleuchte den Alarmstatus an. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 20: Ansicht Von Unten

    Nach dem Einschalten des Wechselrichters bestehen potenzielle Gefahren. Treffen Sie für den Betrieb des Wechselrichters Schutzmaßnahmen. Warnung vor Verbrennung Berühren Sie keinen laufenden Wechselrichter, da das Gehäuse während des Betriebs heiß wird. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 21 Wechselrichter gelieferte Dokumentation zurate zu ziehen. Erdung Gibt die Position für den Anschluss des Schutzerdungskabels (PE- Kabels) an. Betriebswarnung Ziehen Sie den DC- Eingangsstecker nicht ab, wenn der Wechselrichter in Betrieb ist. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 22: Produkt-Typenschild

    Lüfters austauschen, ziehen Sie die Netzstecker. ESN-Beschriftung des Gibt die Seriennummer Wechselrichters des Wechselrichters an. Gewichtsbeschriftung Der Wechselrichter muss von vier Personen getragen oder mit einem Gabelstapler transportiert werden. 2.3.2 Produkt-Typenschild Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Funktionsprinzipien

    Wechselrichter in neun MPPT-Schaltkreise gruppiert, um den maximalen Leistungspunkt der PV-Strings zu verfolgen. Anschließend wird der Gleichstrom über einen Wechselrichterschaltkreis in dreiphasigen Wechselstrom umgewandelt. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstützt. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Arbeitsmodi

    SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch 2 Überblick Abbildung 2-6 Konzeptdiagramm des Wechselrichters 2.4.2 Arbeitsmodi Der SUN2000 funktioniert im Standby-, Betriebs- oder Herunterfahr-Modus. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 25 Im Standby- oder Betriebsmodus wechselt der SUN2000 in den Herunterfahrmodus, nachdem ein Fehler oder ein Herunterfahrbefehl erkannt wurde. l Im Herunterfahrmodus wechselt der SUN2000 in den Standby-Modus, nachdem ein Hochfahrbefehl erkannt oder der Fehler beseitigt wurde. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Lagerung Des Solarwechselrichters

    Regen und Wasser geschützt werden. Kippen Sie das Paket nicht und stellen Sie es nicht auf den Kopf. Um Verletzungen oder Beschädigungen des Geräts zu vermeiden, stapeln Sie die Wechselrichter vorsichtig, damit sie nicht umfallen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 27 3 Lagerung des Solarwechselrichters Abbildung 3-2 Maximal zulässige Anzahl von Stapelungen Wenn der Solarwechselrichter mehr als zwei Jahre gelagert wurde, muss er vor der Inbetriebnahme von Fachpersonal überprüft und getestet werden. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 28: Montage

    Komponenten intakt sind und der Lieferumfang vollständig ist. Wenden Sie sich bei Schäden oder fehlenden Komponenten an Ihren Lieferanten. ANMERKUNG Nähere Einzelheiten zur Anzahl der gelieferten Komponenten finden Sie in der Packing List im Verpackungskarton. 4.2 Vorbereiten des Werkzeugs Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 29 Kopf: 0,6 mm x 3,5 Montagewerk zeuge Kabelschneider Staubsauger Crimpwerkzeug Demontageschlüssel Modell: Modell: 13001462; 32.6020-22100-HZ; Hersteller: Staubli Hersteller: Staubli Multimeter Markierstift Maßband Herkömmliche oder digitale Gleichspannungsmess- Wasserwaage bereich ≥ 1500 V DC Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 30: Ermitteln Der Montageposition

    Betriebs die Umgebungstemperatur im Innenbereich nicht höher als die Umgebungstemperatur im Außenbereich ist. Es wird empfohlen, den Wechselrichter an einem überdachten Ort zu montieren oder eine Abdeckung über der Anlage anzubringen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 31: Anforderungen An Die Montagestruktur

    SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch 4 Montage Der Wechselrichter korrodiert in Salzluftzonen. Wenden Sie sich an Huawei, bevor Sie den Wechselrichter im Außenbereich in Salzluftzonen installieren. Eine Salzluftzone ist definiert als ein 500 m breiter Küstenstreifen bzw. jede Region, die einer Meeresbrise ausgesetzt ist.
  • Seite 32 Unterseite einen Freiraum zwischen 600 mm und 730 mm einzuhalten. Wenn Sie Fragen zum Freiraum haben, wenden Sie sich an einen Mitarbeiter der technischen Kundenbetreuung vor Ort. Abbildung 4-3 Montagewinkel Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 33 Wenn mehrere Wechselrichter zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfügung steht, und im Dreieck, wenn nicht genügend Platz vorhanden sein sollte. Gestapelte Montage wird nicht empfohlen. Abbildung 4-4 Horizontale Montagemethode (empfohlen) Abbildung 4-5 Dreiecks-Montagemethode (empfohlen) Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 34: Anbringen Der Montagehalterung

    Gewindelöchern auf. Markieren Sie je nach Standortanforderungen ein beliebiges Loch in jeder Gruppe, d. h. vier Löcher insgesamt. Die beiden runden Bohrungen werden empfohlen. Entfernen Sie vor dem Anbringen der Montagehalterung den Torx- Sicherheitsschraubendreher von der Montagehalterung und legen Sie ihn zur Seite. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 35: Trägermontage

    Montagehalterung). Wenn die Länge der Schraubmontagen nicht den Montageanforderungen entspricht, bereiten Sie selbst M12-Schrauben vor und verwenden Sie sie zusammen mit den mitgelieferten M12- Muttern. ----Ende 4.4.2 Wandmontage Wandmontage Schritt 1 Bringen Sie die Montagehalterung an. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 36: Montage Des Wechselrichters

    Bevor Sie den Wechselrichter montieren, entnehmen Sie ihn aus der Verpackung und bringen Sie ihn an den Ort, an dem er montiert werden soll. ANMERKUNG Griffe werden in einer gesonderten Tasche aufbewahrt und werden nicht gemeinsam mit dem Wechselrichter geliefert. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 37 Löcher der Griffe an, um zu verhindern, dass die Griffe brechen. Abbildung 4-12 Hebeposition Montage des Wechselrichters Schritt 1 Bringen Sie den Wechselrichter auf der Montagehalterung an. Schritt 2 Ziehen Sie die beiden Schrauben am Boden des Wechselrichters fest. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 38: Ergänzende Hinweise

    SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch 4 Montage Abbildung 4-13 Montage ----Ende Ergänzende Hinweise Wird der Wechselrichter auf einer erhöhten Position montiert, sollten Sie eine Hebevorrichtung dafür verwenden. Abbildung 4-14 Heben des Wechselrichters Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 39: Elektrische Anschlüsse

    5.2 Crimpen eines Kabelschuhs oder einer DT-Klemme Anforderungen an Kabelschuh oder DT-Klemme Wenn ein Kupferkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen. Wenn ein mit Kupfer verkleidetes Aluminiumkabel verwendet wird, verwenden Sie Kupfer-Anschlussklemmen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 40 Vorder und Rückseite. Stellen Sie sicher, dass die Aluminiumseiten der Distanzstücke Kontakt mit den Aluminium-Anschlussklemmen haben und dass die Kupferseiten der Distanzstücke Kontakt mit der AC-Klemmleiste haben. Abbildung 5-1 Anforderungen an Kabelschuh-/DT-Klemme Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 41 Wenn Sie eine Heißluftpistole verwenden, schützen Sie die Geräte vor dem Versengen. Abbildung 5-2 Crimpen eines Kabelschuhs (1) Kabel (2) Ader (3) Wärmeschrumpfschlauch (4) Kabelschuh (5) Hydraulische Crimpzange (6) Heißluftpistole Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 42: Öffnen Der Tür Des Wartungsfachs

    Nicht verwendete Schrauben dürfen nicht im Wartungsfach verbleiben. Vorgehensweise Schritt 1 Lösen Sie die beiden Schrauben an der Tür des Wartungsfachs teilweise. Schritt 2 Öffnen Sie die Tür des Wartungsfachs und montieren Sie eine Halteschiene. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 43 Bei einigen Modellen ist im Wartungsfach ein Dreiloch-Gummistopfen eingearbeitet. Bewahren Sie den Gummistopfen nach dem Entfernen für den späteren Gebrauch gut auf. Abbildung 5-5 Entfernen des Zubehörs aus dem Wartungsfach (1) Crimpmodule ----Ende Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 44: Optional) Ersetzen Des Crimpmoduls

    800 V, einer Stromstärke von 16 A und dem Schutztyp gM montiert werden. l Das Kabel zwischen der Anschlussklemme auf dem Stromkabel und dem Lasttrennschalter mit Sicherung bzw. dem Sicherungslasttrennschalter darf nicht länger als 2,5 m sein. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 45: Kabelspezifikationen

    Schließen Sie keine Lasten zwischen dem Wechselrichter und dem AC-Switch an. Um Fehlerstrom von Reststrom zu unterscheiden, ist der Wechselrichter mit einer umfassenden Reststrom-Erkennungseinheit ausgestattet. Sobald erkannt wird, dass der Reststrom den Schwellenwert übersteigt, trennt sich der Wechselrichter unmittelbar vom Stromnetz. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 46: Sicherheitsmaßnahmen Beim Kabelanschluss

    Kabel mit Kupferader l Mehradriges Kabel: 24– 50-240 mm 66 mm Verkupfertes l Mehradriges Kabel: l Einadriges Kabel: 14-32 Aluminiumkabel und Kabel 70-240 mm mit Aluminiumlegierung l Einadriges Kabel: 70-240 mm Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 47: Anschließen Des Schutzerdungskabels

    Schritt 1 Sichern Sie das Schutzerdungskabel mithilfe der Erdungsschraube. Abbildung 5-8 Kabelanschluss Schritt 2 (Optional) Tragen Sie Kieselgel auf oder lackieren Sie die Erdungsklemme, um sie gegen Korrosion zu schützen. ----Ende Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 48: Anschließen Des Ac-Ausgangsstromkabels (Mehradrig)

    PE-Kabel das letzte Kabel ist, welches die Kraft trägt, wenn aufgrund höherer Gewalt am AC- Ausgangsstromkabel Zugkraft anliegt. Abbildung 5-9 Kabelanschluss ----Ende Anschließen des AC-Ausgangsstromkabels (einadrig) Schritt 1 Schließen Sie das AC-Kabel an die Klemmleiste an. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 49: Anschließen Des Dc-Eingangsstromkabels

    Vorgänge am DC-Stromkreis vorgenommen werden, darunter das Anschließen oder Trennen eines PV-Strings oder eines PV-Moduls in einem PV-String. Anderenfalls kann es zu Stromschlägen oder Lichtbogenbildung kommen, was zu einem Feuer führen kann. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 50: Klemmenbeschreibung

    DC-Eingangsklemmen 7-12 und DC SWITCH 3 steuert die DC-Eingangsklemmen 13-18. Abbildung 5-11 DC-Klemmen Anforderungen für die Auswahl der DC-Eingangsklemmen: Verteilen Sie die DC-Eingangsstromkabel gleichmäßig auf die von den drei DC-Switches gesteuerten DC-Eingangsklemmen. Maximieren Sie die Anzahl der angeschlossenen MPPT-Schaltungen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 HINWEIS l Y-Zweig-Stecker können, basierend auf den folgenden empfohlenen Modellen, bei Huawei oder den Herstellern bezogen werden: Wenn der Nennstrom der Sicherung des Y- Zweig-Steckers 15 A beträgt, wird das Modell 904095944 (Luxshare) oder A040959443039 (Comlink) empfohlen. Wenn der Nennstrom der Sicherung des Y-Zweig- Steckers 20 A beträgt, wird das Modell 904095945 (Luxshare) oder A040959453039...
  • Seite 52 MPPT1, MPPT3, MPPT5, MPPT7, MPPT8, MPPT9, MPPT6, MPPT7, MPPT8, und MPPT10 MPPT9, und MPPT10 MPPT1, MPPT2, MPPT3, MPPT5, MPPT6, MPPT7, MPPT8, MPPT9, und MPPT10 Abbildung 5-12 Anschließen des Y-Zweig-Steckers an die PV-Strings (empfohlen) Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 PV-Kabel, das den 1500-V- 4,7-6,4 Standard erfüllt HINWEIS Die Verwendung äußerst steifer Kabel, wie z. B. Panzerkabel, wird nicht empfohlen, da es durch das Biegen der Kabel zu einem schlechten Kontakt kommen könnte. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 54: Montage Des Kommunikationskabels

    Entfernen Sie einzelne PV-Module. Abbildung 5-15 Kabelanschluss ----Ende 5.8 Montage des Kommunikationskabels Sicherheitsmaßnahmen Beim Verlegen von Kommunikationskabeln müssen diese von den Stromkabeln getrennt werden, um die Kommunikation nicht zu beeinträchtigen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 55: Pin-Belegung Von Kommunikationsanschlüssen

    SmartLogger. Schutzerdu Schutzerdung, Masse- Schutzerdung, Masse- Abschirmung Abschirmung RS485-2 RS485A-, RS485- RS485B-, RS485- Verwendet für den Differenzialsignal+ Differenzialsignal – Anschluss an abhängige RS485- Geräte. Vorgehensweise Schritt 1 Montieren Sie das Kommunikationskabel. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 56: Schließen Der Tür Des Wartungsfachs

    5.9 Schließen der Tür des Wartungsfachs Vorgehensweise Schritt 1 Stellen Sie die Halteschiene richtig ein, schließen Sie die Tür des Wartungsfachs und ziehen Sie die zwei Schrauben an der Tür an. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 57 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-18 Schließen der Tür ----Ende Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 58: System-Inbetriebnahme

    Achten Sie darauf, dass das Wartungsfach innen sauber und ordentlich sowie frei von Fremdstoffen ist. Die Tür des Wartungsfachs ist geschlossen und die Schrauben an den Türen sind festgezogen. Freie DC-Eingangsklemmen sind abgedichtet. 10. Ungenutzte USB-Ports sind mit wasserdichten Steckverbindern versehen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 59: Einschalten Des Systems

    Schritt 2 Stellen Sie DC SCHALTER 1 (HAUPTSCHALTER) an der Unterseite des SUN2000- Gehäuses auf ON. Schritt 3 Verbinden Sie ein Mobiltelefon, auf dem die SUN2000-App ausgeführt wird, über ein Bluetooth-Modul, ein WLAN-Modul oder ein USB-Datenkabel mit dem Wechselrichter. ----Ende Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 60: Man-Machine Interactions

    Verbindung über ein USB-Datenkabel: Der USB 2.0-Anschluss wird unterstützt. Verwenden Sie das im Lieferumfang des Mobiltelefons enthaltene USB-Datenkabel. l Betriebssystem des Mobiltelefons: Android 4.0 oder höher. l Empfohlene Telefonmarken: Huawei und Samsung. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 61: Haftungsausschluss

    In diesen Fällen ist der Energieertrag beeinträchtigt. l Die Namen, Wertebereiche und Standardwerte der Parameter können sich ändern. 7.1.2 Herunterladen und Installieren der App FusionSolar App: Scannen Sie den QR-Code, um die App herunterzuladen und zu installieren. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 62: Anmelden Bei Der App

    SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch 7 Man-Machine Interactions SUN2000 App: Melden Sie sich bei der Huawei AppGallery an (https:// appstore.huawei.com), suchen Sie nach SUN2000 und laden Sie das App- Installationspaket herunter. Sie können auch den QR-Code (https://solar.huawei.com/~/ media/Solar/APP/SUN2000.apk) scannen, um das Installationspaket herunterzuladen.
  • Seite 63 Sie die App erneut aufrufen, ohne dass zuvor das USB-Kabel entfernt wurde. (Szenario, bei dem der SUN2000 mit der FusionSolar Hosting Cloud verbunden wird) Führen Sie die FusionSolar-App aus und rufen Sie den Bildschirm Inbetriebnahme des Gerät auf. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch 7 Man-Machine Interactions Abbildung 7-3 Auswählen eines Verbindungsmodus (mit Netzwerkzugang) Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 65 Führen Sie die SUN2000-App aus und rufen Sie den Bedienbildschirm auf. Abbildung 7-5 Auswählen einer Verbindungsmethode Wählen Sie einen Anmeldenutzer aus und geben Sie das Anmeldepasswort ein, um den Bildschirm „Schnelleinstellungen“ oder das Hauptmenü aufzurufen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 66: Operationen Mit Bezug Auf Den Fortgeschrittenen Benutzer

    Abbildung 7-6 Anmeldung 7.1.4 Operationen mit Bezug auf den fortgeschrittenen Benutzer Wenn Sie sich in der App als Erweit. Benutzer anmelden, können Sie die Stromnetzparameter, Schutzparameter und Funktionsparameter für den SUN2000 einstellen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 67: Einstellen Der Stromnetzparameter

    Erdungsstatus auf der Gleichspannungsseite und der Verbindung mit dem Stromnetz fest. 7.1.4.2 Einstellung der Schutzparameter Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Schutzparameter aus, um den Bildschirm „Parametereinstellung“ aufzurufen. Abbildung 7-8 Schutzparameter (fortgeschrittener Benutzer) ----Ende Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 68: Einstellen Der Funktionsparameter

    Verbindung zum Stromnetz her. 7.1.4.3 Einstellen der Funktionsparameter Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Funktionsparameter aus, um den Bildschirm „Parametereinstellung“ aufzurufen Abbildung 7-9 Funktionsparameter (fortgeschrittener Benutzer) ----Ende Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 69 Parameter auf Aktivieren gesetzt ist, schaltet sich der Wechselrichter automatisch ab, sobald er einen anormalen Status der PID- Kompensation feststellt. Leistungsqualitäts- Wenn dieser Parameter auf Aktivieren Optimierungsmodus gesetzt ist, werden die Stromoberschwingungen des Wechselrichterausgangs optimiert. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 70 Strings automatisch erkennen. l Wenn PV-Strings außerhalb des Wechselrichters parallel geschaltet und dann unabhängig voneinander mit dem Wechselrichter verbunden sind (Alle PV-Strings verbunden), setzen Sie diesen Parameter auf Alle PV-Strings verbunden. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 71 Ruhezustand, was den Stromverbrauch reduziert. MBUS- Für Wechselrichter, die sowohl die Kommunikation RS485- als auch die MBUS- Kommunikation unterstützen, wird empfohlen, diesen Parameter auf Deaktivieren einzustellen, um den Stromverbrauch zu senken. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 72: Operationen Mit Bezug Auf Den Speziellen Benutzer

    Wenn Sie sich in der App als Spez. Benutzer anmelden, können Sie die Stromnetzparameter, Schutzparameter, Funktionsparameter und Stromnetz-Anpassungsparameter für den SUN2000 einstellen. 7.1.5.1 Einstellen der Stromnetzparameter Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Rasterparameter aus, um den Bildschirm „Parametereinstellung“ aufzurufen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 73 Gibt an, ob der Wechselrichter automatisch starten soll, nachdem Wiederanliegen des Netzes das Stromnetz wiederhergestellt ist. Verbindungszeit nach Legt die Zeit nach der Wiederherstellung des Stromnetzes (in Netzwiederherstellung (s) Sekunden) fest, nach deren Verstreichen der Wechselrichter neu startet. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 74 Gibt den Spannungs-Schwellenwert für die Auslösung der Blindleistungskompensation Blindleistungskompensation auf Grundlage der cosφ-P-Kurve an. (cosφ-P) (%) Beendigungsspannung der Gibt den Spannungs-Schwellenwert für die Beendigung der Blindleistungskompensation Blindleistungskompensation auf Grundlage der cosφ-P-Kurve an. (cosφ-P) (%) Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 75: Einstellung Der Schutzparameter

    Spannung des Stromnetzes asymmetrisch ist. Phasenverschiebungsschutz Die Standards bestimmter Länder und Regionen erfordern, dass der Wechselrichter geschützt werden muss, wenn die Phasenverschiebung der drei Phasen des Stromnetzes einen bestimmten Wert übersteigt. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 76: Einstellen Der Funktionsparameter

    Gibt die Stufe-N-Unterfrequenzschutzschwelle an. UF-Schutzdauer Stufe N (ms) Gibt die Stufe-N-Unterfrequenzschutzdauer an. 7.1.5.3 Einstellen der Funktionsparameter Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Funktionsparameter aus, um den Bildschirm „Parametereinstellung“ aufzurufen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 77 Zeit arbeiten. Schwellenwert Gibt den Schwellenwert für die LVRT-Auslösung an. Dieser Parameter wird für LVRT- Die Grenzwerteinstellungen müssen dem lokalen angezeigt, wenn LVRT Auslösung (V) Netzstandard entsprechen. auf Aktivieren eingestellt ist. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 78 LVRT. Andernfalls wird der Modus verwendet, der in LVRT-Modus konfiguriert ist. LVRT-Modus Legt LVRT-Modus fest. Möglich sind Nullstrommodus, Konstantstrommodus, Blindleistung-Prioritätsmodus und Blindleistung- Prioritätsmodus. LVRT- Legt die Kapazität für das Niederspannungs- Kennlinie Durchfahren des Wechselrichters fest. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 79 Wechselspannung während HVRT um 10 % abfällt. Netzspannungs Gibt an, ob die Unterspannungsschutz-Funktion Dieser Parameter wird -Schutzschild während des LVRT oder HVRT abgeschirmt werden angezeigt, wenn LVRT während VRT soll. oder HVRT auf Aktivieren eingestellt ist. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 80 Ist dieser Parameter auf Aktivieren eingestellt, startet wegen fortges. der Wechselrichter automatisch, sobald sich die Komm. Kommunikation regeneriert hat. Ist dieser Parameter auf Deaktivieren eingestellt, muss der Wechselrichter manuell gestartet werden, nachdem sich die Kommunikation regeneriert hat. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 81: Festlegen Von Leistungsanpassungsparametern

    Gibt das Zeitlimit für die Verbindung des Solarwechselrichters zum Managementsystem an. Anwendungssc hicht (min) 7.1.5.4 Festlegen von Leistungsanpassungsparametern Verfahren Schritt 1 Wählen Sie Funktionsmenü > Einstellungen > Energieanpassung aus, um den Bildschirm „Parametereinstellung“ aufzurufen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 82 Wechselrichter nicht auf die Planungsanweisungen des Remote- Ports. Gültigkeitsdauer von Legt die Speicherdauer für die Wenn dieser Parameter auf 0 Plananw. (s) Planungsanweisungen fest. gesetzt ist, sind die Planungsanweisungen dauerhaft gültig. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 83 Nächtlicher (kVar) sierung wird die Blindleistung in festen Blindleistungsausgang und Werten angepasst. Blindleistungsparameter nachts aktivieren auf Aktivieren gesetzt sind. Blindleistungsänder- Legt die Änderungsgeschwindigkeit der ungs-Gradient (%/s) Blindleistung des Wechselrichters fest. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 84 Legt die Rückgewinnungsrate für die stellungsgradient von Überfrequenzminderungsleistung fest. Überfrequenzminder- ung (%/min) PF (U) Legt die Zeit für das Filtern der Spannungsfilterzeit (s) Spannung des Stromnetzes in der PF- U-Kurve fest. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 85: Betrieb Mit Einem Usb-Stick

    Klicken Sie in der App auf Lokales Wartungsskript um eine Boot-Skriptdatei zu generieren; siehe FusionSolar-APP- und SUN2000-APP-Benutzerhandbuch. Importieren Sie die Boot-Skriptdatei auf einen PC. (Optional) Die Boot-Skriptdatei kann als .txt-Datei geöffnet werden. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 86 Anmelden in der SUN2000-App oder für das Aufrufen des Bildschirms „Inbetriebnahme des Geräts“ in der FusionSolar-App übereinstimmt. Andernfalls wird das Nutzerkonto für 10 Minuten gesperrt, nachdem der USB-Stick fünfmal hintereinander angeschlossen wurde. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 87: Importieren Von Konfigurationen

    Schließen Sie den USB-Stick an den USB-Anschluss an. Das System erkennt den USB- Stick automatisch und führt alle Befehle aus, die in der Boot-Skriptdatei enthalten sind. Sehen Sie sich die LED-Anzeige an, um den Betriebsstatus zu ermitteln. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 88: Led-Anzeige

    Anmelden in der SUN2000-App oder für das Aufrufen des Bildschirms „Inbetriebnahme des Geräts“ in der FusionSolar-App übereinstimmt. Andernfalls wird das Nutzerkonto für 10 Minuten gesperrt, nachdem der USB-Stick fünfmal hintereinander angeschlossen wurde. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 89: Aktualisierung

    Anmelden in der SUN2000-App oder für das Aufrufen des Bildschirms „Inbetriebnahme des Geräts“ in der FusionSolar-App übereinstimmt. Andernfalls wird das Nutzerkonto für 10 Minuten gesperrt, nachdem der USB-Stick fünfmal hintereinander angeschlossen wurde. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 90 Neustarts ausgeschaltet. Nach dem Neustart blinkt die Kontrollleuchte 1 Minute lang in langsamer Abfolge grün, bis sie dauerhaft leuchtet. Dies weist darauf hin, dass die Aktualisierung erfolgreich war. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 91: Instandhaltung

    Schritt 3 Setzen Sie die drei DC-Switches auf OFF. ----Ende 8.2 Zur Fehlerbehebung ausschalten Kontext Um Personen- und Sachschäden zu vermeiden, führen Sie die folgenden Schritte durch, um den Solarwechselrichter zur Fehlerbehebung oder zum Austausch auszuschalten. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 Schritt 5 Öffnen Sie die Tür des Wartungsfachs, montieren Sie eine Stützschiene und messen Sie mit einem Multimeter die Spannung zwischen dem AC-Klemmenblock und der Erdung. Stellen Sie sicher, dass die AC-Seite des Solarwechselrichters nicht angeschlossen ist. Schritt 6 Schalten Sie alle DC-Eingangsschalter des Solarwechselrichters aus. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 93: Routinewartung

    Wenn Sie die Tür des Wartungsfachs bei Regen oder Schnee öffnen, treffen Sie Schutzmaßnahmen, um zu verhindern, dass Regen oder Schnee in das Wartungsfach gelangt. Öffnen Sie die Tür des Wartungsfachs nicht, sofern dies nicht zwingend erforderlich ist. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 94 Zuverlässigkeit der Erdungskabel müssen fest verbunden Die erste Überprüfung Erdung sein. muss sechs Monate nach der ersten Inbetriebnahme erfolgen. Von da an kann das Intervall sechs oder zwölf Monate betragen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 95: Entfernen Der Trennwand Der Zuluftöffnung

    Lüfterablage heraus, bis das Lüfterprallblech am Wechselrichtergehäuse ausgerichtet ist. Abbildung 8-3 Herausziehen der Lüfterablage (1) Schritt 2 Entfernen Sie die Kabelbinder von den Kabeln, schrauben Sie die Stecker ab und trennen Sie die Kabel. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 96 Schritt 4 Entfernen Sie die Kabelbinder vom defekten Lüfter. LÜFTER 1 defekt Abbildung 8-6 Entfernen der Kabelbinder für LÜFTER 1 LÜFTER 2 defekt Abbildung 8-7 Entfernen der Kabelbinder für LÜFTER 2 LÜFTER 3 defekt Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 97 Schritt 7 Binden Sie die Lüfterkabel zusammen. Bindepositionen für LÜFTER 1 Abbildung 8-11 Zusammenbinden der Kabel für LÜFTER 1 Bindepositionen für LÜFTER 2 Abbildung 8-12 Zusammenbinden der Kabel für LÜFTER 2 Bindepositionen für LÜFTER 3 Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 98 Schritt 9 Schließen Sie die Kabel gemäß den Kabeletiketten ordnungsgemäß an und binden Sie die Kabel zusammen. Abbildung 8-15 Neuanschließen und Zusammenbinden der Kabel Schritt 10 Schieben Sie die Lüfterablage in den Slot und ziehen Sie die Schraube an. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 99: Fehlerbehebung

    Ausgangsleistung oder die netzgebundene Energieversorgung wird angehalten. Geringfügig: Einige Bauteile sind defekt, ohne die netzgebundene Energieversorgung zu beeinflussen. Warnung: Der Wechselrichter funktioniert ordnungsgemäß. Die Ausgangsleistung verringert sich oder einige Autorisierungsfunktionen schlagen aufgrund externer Faktoren fehl. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 100 – Ursachen-ID 1-18: PV-Strings 1-18: Verbindun Fall ist, warten Sie, bis der PV- String-Strom unter 0,5 A fällt. Stellen Sie danach alle DC- Switches auf OFF und korrigieren Sie die PV-String-Verbindung. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 101 Anzahl an PV- Strings mit der konfigurierten Anzahl übereinstimmt. 2. Wenn der ungewöhnliche PV- String sauber und nicht beschattet ist, überprüfen Sie, ob der PV-String beschädigt ist. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 102 1. Das Stromnetz ist ausgefallen. wiederhergestellt ist. 2. Der Wechselstromkreis ist nicht 2. Überprüfen Sie, ob der angeschlossen oder der AC- Wechselstromkreis Switch ist aus. angeschlossen oder der AC- Switch aus ist. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 103 Mobiltelefon-App, SmartLogger oder das Netzwerkverwaltungssystem (NMS) den Schwellenwert für den Unterspannungsschutz des Netzes. 3. Bleibt der Fehler über einen längeren Zeitraum bestehen, überprüfen Sie den AC- Leistungsschalter und das AC- Ausgangsstromkabel. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 Ausgangsstromkabel korrekt angeschlossen ist. Wenn das Wechselstrom- Ausgangsstromkabel korrekt angeschlossen ist, der Alarm aber weiterhin auftritt und sich auf den Energieertrag der Energieerzeugungsanlage auswirkt, wenden Sie sich an den lokalen Stromnetzbetreib- Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 105 Sie sich an den lokalen Stromnetzbetreiber. Ist dies der Fall, ändern Sie mit der Einwilligung des lokalen Stromnetzbetreibers über die Mobiltelefon-App, SmartLogger oder NMS den Schwellenwert für den Überfrequenzschutz des Netzes. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 106 Stromnetzes erkannt hat. 2. Wenn der Alarm häufig auftritt, prüfen Sie, ob die Frequenz des Stromnetzes im zulässigen Bereich liegt. Wenn dies nicht der Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 Betrieb nach Behebung des Fehlers automatisch wieder auf. 2. Wenn der Alarm häufig auftritt oder weiterhin besteht, überprüfen Sie, ob die Impedanz zwischen dem PV- String und dem Erdungskabel zu niedrig ist. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 108 Ein irreparabler Fehler ist in einem Eingangsschalter aus und nach 15 Schaltkreis im Wechselrichter Minuten wieder ein. Sollte der aufgetreten. Fehler weiterhin bestehen, wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 109 Lüfter ist beschädigt. Sie, bis sich der Wechselrichter mit dem Stromnetz verbunden hat. Sollte der Fehler weiterhin bestehen, wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 110 Kundendienst von Huawei. ANMERKUNG Wenn sich die Störungen mit den in den Vorschlägen zur Fehlerbehebung aufgeführten Maßnahmen nicht beheben lassen, wenden Sie sich an den technischen Kundendienst von Huawei. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 111: Handhabung Des Wechselrichters

    Karton. Dichten Sie ihn ordnungsgemäß ab. 9.3 Entsorgen des SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 112: Technische Daten

    ≥ 98,6% Wirkungsgrad Eingang Technische SUN2000-175KTL- SUN2000-185KTL- SUN2000-185KTL- Vorgaben INH0 Maximale 1500 V Eingangsspannung Maximaler 26 A Eingangsstrom (pro MPPT) Max. 40 A Kurzschlussstrom (pro MPPT) Maximaler Rückspeisungsstro m zum PV-Array Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 113 126,3 A (175 126,3 A (175 kW) Angepasste 50 Hz 50 Hz/60 Hz 50 Hz/60 Hz Stromnetzfrequenz Maximaler 140,7 A 134,9 A 134,9 A Ausgangsstrom Leistungsfaktor 0,8 vor- und 0,8 nacheilend Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 114: Technische Vorgaben

    Unterstützt Überstromschutz Eingangs- Unterstützt Rückverbindungs- schutz Fehlererkennung Unterstützt der PV-Strings Typ II Überspannungsschu Typ II Überspannungsschu Erkennung von Unterstützt Isolationswider- stand Fehlerstrom- Unterstützt Überwachungsein- heit (RCMU) Überspannungska- PV II/AC III tegorie Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 115: Display Und Kommunikation

    5.000 m (Reduziert ab einer Höhe von mehr als 4000 m) Einsatzhöhe Luftfeuchtigkeit 0 % - 100 % RF Eingangssteckver- MC4 EVO2 binder Ausgangssteckver- Wasserdichter Steckverbinder + Kabelschuh/DT-Klemme binder IP-Schutzart IP66 Topologie Transformatorlos Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 116: A Sichern Der Y-Zweig-Stecker

    Nehmen Sie eine Kabelrinne, die an der Basisgröße des Solarwechselrichters und der Verkabelung der Y-Zweig-Stecker ausgerichtet ist. Material: korrosionsbeständiges Material für Außenbereiche Tragfähigkeit: ≥ 10 kg Abbildung A-1 Empfohlene Abmessungen Schritt 1 Installieren Sie eine Kabelrinne. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 117 Abbildung A-3 Platzieren der Y-Zweig-Stecker ----Ende Methode 2: Verwendung eines Trägers Bereiten Sie einen Träger vor, der an der Basisgröße des Solarwechselrichters und der Verkabelung der Y-Zweig-Stecker ausgerichtet ist. Material: korrosionsbeständiges Material für Außenbereiche Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 118 Tragfähigkeit: ≥ 10 kg Abbildung A-4 Empfohlene Abmessungen Schritt 1 Installieren Sie einen Träger. Abbildung A-5 Installieren eines Trägers Schritt 2 Binden Sie die Y-Zweig-Stecker an den Träger. Abbildung A-6 Binden der Y-Zweig-Stecker ----Ende Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 119: String-Zugangserkennung

    Geräte nicht mehr möglich. In diesen Fällen haftet der Nutzer für alle Schäden, die der PV-Anlage entstehen. Schritt 2 Wählen Sie Funktionsmenü > Wartung > String-Zugangserkennung, um auf die Benutzeroberfläche der Parametereinstellung zuzugreifen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 120 Abbildung B-1 Zugriffserkennung des PV-Strings ----Ende Parameter Parameter Beschreibung Bemerk ungen String- Der Standardwert lautet Deaktivieren. Nachdem Zugangserkennung der Wechselrichter mit dem Stromnetz verbunden ist, können Sie String-Zugangserkennung auf Aktivieren setzen. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 121 Einzelstring und 2-in-1-String. Es wird empfohlen, den Standardwert beizubehalten. Wenn der Wert falsch gesetzt ist, kann der Zugangstyp des PV-Strings falsch identifiziert werden und Alarme können versehentlich für den PV-String- Verbindungszustand generiert werden. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 122: C Domänennamensliste Der Managementsysteme

    C Domänennamensliste der Managementsysteme Domänennamensliste der Managementsysteme ANMERKUNG Die Liste unterliegt Änderungen. Tabelle C-1 Domänennamen der Managementsysteme Domänenname Datentyp Szenario intl.fusionsolar.huawei.com Öffentliche IP-Adresse FusionSolar-Hosting-Cloud ANMERKUNG Der Domänenname ist kompatibel mit cn.fusionsolar.huawei.com (Chinesisches Festland). Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 123: D Netzcode

    Mittelspannungsnetz Chile Unterstützt Mexico-MV800 Mexiko Stromnetz Unterstützt EN50438-TR- Mittelspannungsnetz Türkei Unterstützt MV800 TAI-PEA- PEA-Mittelspannungsnetz Unterstützt MV800 Thailand Philippines- Mittelspannungsnetz Unterstützt MV800 Philippinen Malaysian- Mittelspannungsnetz Unterstützt MV800 Malaysia NRS-097-2-1- Mittelspannungsnetz Unterstützt MV800 Südafrika Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 124 Pakistan BRASIL- Mittelspannungsnetz Unterstützt ANEEL-MV800 Brasilien Israel-MV800 Mittelspannungsnetz Israel Unterstützt CEI0-16-MV800 Mittelspannungsnetz Italien Unterstützt ZAMBIA- Mittelspannungsnetz Sambia Unterstützt MV800 KENYA_ETHIO Niederspannungsnetz Kenia Unterstützt PIA_MV800 und Mittelspannungsnetz Äthiopien NAMIBIA_MV Mittelspannungsnetz Unterstützt Namibia Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 125 Spanien Vietnam-MV800 Mittelspannungsnetz Unterstützt Vietnam CHILE-PMGD- PMGD-Mittelspannungsnetz Unterstützt MV800 Chile (800 V) GHANA- Mittelspannungsnetz Ghana Unterstützt MV800 (800 V) TAIPOWER- Mittelspannungsnetz Taiwan Unterstützt MV800 Power (800 V) OMAN-MV800 Oman Mittelspannungsnetz Unterstützt Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 126 Panama Mittelspannungs- Unterstützt netz (800 V) Macedonia- Nordmazedonien Unterstützt MV800 Mittelspannungsnetz (800 SINGAPORE- Singapur Mittelspannungs- Unterstützt MV800 netz Cambodia- Kambodscha Unterstützt MV800 Mittelspannungsnetz GREG060- Kolumbien Unterstützt MV800 Mittelspannungsnetz PERU-MV800 Peru Mittelspannungsnetz Unterstützt Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 127 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch D Netzcode ANMERKUNG Änderungen der Netzcodes vorbehalten. Die aufgeführten Netzcodes dienen nur zu Referenzzwecken. Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

  • Seite 128: Akronyme Und Abkürzungen

    California Energy Commission Concentrated Photovoltaics, Konzentrierte Photovoltaik- Technologie Light Emitting Diode, Leuchtdiode MBUS Monitoring Bus, Überwachungsbus Maximum Power Point, maximaler Leistungspunkt MPPT Maximum Power Point Tracking, Verfolgung von mehreren maximalen Leistungspunkten Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.
  • Seite 129 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Benutzerhandbuch E Akronyme und Abkürzungen Potential Induced Degradation, spannungsinduzierte Degradation Photovoltaik RCMU Residual Current Monitoring Unit, Fehlerstrom- Überwachungseinheit WEEE Waste Electrical and Electronic Equipment, Richtlinie über Elektro- und Elektronik-Altgeräte Ausgabe 05 (2021-01-22) Copyright © Huawei Technologies Co., Ltd.

Diese Anleitung auch für:

Sun2000-175ktl-h0Sun2000-185ktl-inh0Sun2000-185ktl-h1

Inhaltsverzeichnis
