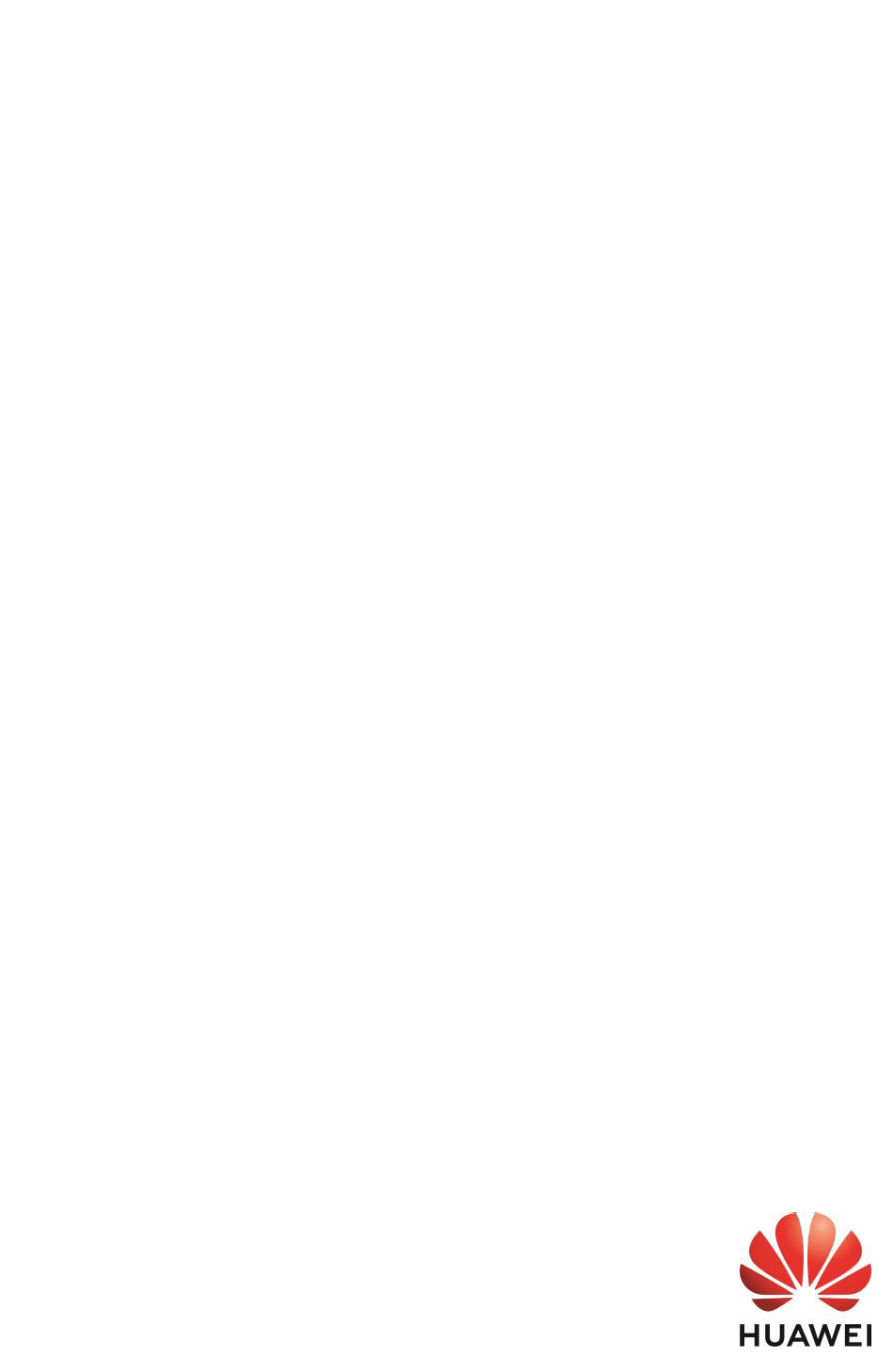

- Seite 1 SUN2000 (100KTL, 110KTL, 125KTL)-Serie Kurzanleitung Ausgabe: 10 Teilenummer: 31500DYQ Datum: 10.03.2021 HUAWEI TECHNOLOGIES CO., LTD.
- Seite 2 • Bevor Sie das Gerät installieren, lesen Sie das Benutzerhandbuch sorgfältig durch und machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht für Folgen haftbar, die durch Nichtbeachtung der in diesem Dokument und im Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung entstehen.
-
Seite 3: Installationsanforderungen
Installationsanforderungen Winkel Platzbedarf Empfohlen: 600 mm ≤ unterer Abstand ≤ 730 mm Abmessungen... -
Seite 4: Montage Eines Solarwechselrichters
Montage eines Solarwechselrichters • Diese Kurzanleitung beschreibt die Montage eines Solarwechselrichters auf einer Halterung. Details zur Wandmontage finden Sie im Benutzerhandbuch. • Die M12x40-Schrauben werden zusammen mit dem Position zur Solarwechselrichter geliefert. Wenn die Befestigung des Schraubenlänge nicht den Sicherheits-Torx- Installationsanforderungen entspricht, bereiten Sie Schlüssels selbst M12-Schrauben vor und verwenden Sie sie... -
Seite 5: Anschließen Der Kabel
2. (Optional) Schrauben anbringen, um DC-Schalter zu sichern. • Gemäß australischen Standards werden die Schrauben für DC-Schalter mit Solarwechselrichtern geliefert. Die Schrauben werden zum Sichern von DC-Schaltern (DC SWITCH 1, DC SWITCH 2 und DC SWITCH 3) verwendet, damit diese nicht versehentlich eingeschaltet werden. - Seite 6 Vorbereitungen • S und S sind die Leiterquerschnitte der Netzkabel bzw. der PE-Kabel. • Der Kabeldurchmesser sollte der lokalen Kabelnormen entsprechen. • Faktoren, die die Kabelauswahl beeinflussen, sind wie folgt: Nennstrom, Typ des Kabels, Routing-Verfahren, Umgebungstemperatur und maximale gewünschte Leitungsverluste. Kabelbeschreibung des 3-poligen Modells (125KTL) Nr.
- Seite 7 Kabelbeschreibung des 4-poligen Modells (100KTL/110KTL) Leiterquerschnitt Kabel Außendurchmesser sfläche Kabel für den Außenbereich und M10- PE-Kabel ≥ S/2 Nicht zutreffend Kabelschuh-/DT-Klemme Stromkabel Dreiadriges Kupferkabel mit Dual-Layer- des Tracking- 10 mm 15-18 mm Schutz für den Außenbereich Systems • Wenn Sie ein Erdungskabel am Erdungspunkt des Gehäuses anschließen und kein Neutralleiter verwendet wird, werden ein für den...
- Seite 8 Anschließen eines PE-Kabels • Es wird empfohlen, das PE- Reservierter PE-Punkt Kabel des Solarwechselrichters an einen möglichst nahe gelegenen Erdungspunkt anzuschließen. Verbinden Sie die PE-Punkte aller Solarwechselrichter im selben Array, um die Potenzialverbindungen zu PE- Kabeln sicherzustellen. • Es wird empfohlen, das PE- Kabel nach dem Anschließen mit Silicagel zu bestreichen oder einen Silicaanstrich zu...
- Seite 9 3. Entfernen Sie die Zubehörteile und legen Sie sie beiseite. 4. Wählen Sie eine geeignete Kabeldurchführung an der Leiste für den Typ des AC-Ausgangsstromkabels. 4-poliges Modell 3-poliges Modell Mehradriges Kabel Einadriges Kabel...
- Seite 10 Entfernen der Gummiringe von der Kabeldurchführungsleiste Schneiden Sie mit einer Schere die entsprechenden Verbindungen der Gummiringe ab. Alle Gummiringe werden auf die gleiche Weise entfernt. Entfernen Sie die entsprechenden Gummiringe strikt nach dem Kabeldurchmesserbereich und stellen Sie sicher, dass die Kabeldurchführungsleiste nicht beschädigt wird. Andernfalls kann sich dies auf den Schutzgrad des Solarwechselrichters auswirken.
- Seite 11 Anschließen des AC-Ausgangsstromkabels • Dieser Abschnitt beschreibt, wie Sie ein AC-Ausgangsstromkabel für das 3-polige Modell anschließen. • Der Außendurchmesser des Kabels kann mit dem Linealaufkleber im Wartungsfach gemessen werden. • Stellen Sie sicher, dass das AC-Ausgangskabel gesichert ist. Nichtbeachtung kann zu Fehlfunktionen des Solarwechselrichters oder zu Schäden an der Klemmleiste führen, beispielsweise durch Ü...
- Seite 12 Methode zur einadrigen Verbindung Kabelverbindungen des 3-poligen Modells (125KTL) Vieradriges Kabel Dreiadriges Kabel Einadriges Kabel...
- Seite 13 Kabelverbindungen des 4-poligen Modells (100KTL/110KTL) Fünfadriges Kabel Vieradriges Kabel Vieradriges Kabel Dreiadriges Kabel (einschließlich PE) (einschließlich N) Einadriges Kabel Einadriges Kabel (einschließlich N) (ausschließlich N) Anschließen der DC-Eingangskabel Auswählen von DC-Eingangsklemmen Sind DC-Eingänge nicht vollständig konfiguriert, müssen die DC-Eingangsklemmen die folgenden Anforderungen erfüllen: 1.
- Seite 14 Beschreibung der Verkabelung von Y-Verbindungssteckern • Y-Zweig-Stecker können, basierend auf den folgenden empfohlenen Modellen, bei Huawei oder den Herstellern bezogen werden: Wenn der Nennstrom der Sicherung des Y-Zweig-Steckers 15 A beträgt, wird das Modell 904095944 (Luxshare) oder A040959443039 (Comlink) empfohlen.
- Seite 15 SUN2000s enthaltenen DC-Klemmen, um Teil B mit den PV-Strings mit dem SUN2000s zu verbinden. (empfohlen) Von Huawei Teil A kann direkt mit dem SUN2000 verbunden empfohlene Modelle werden. Teil B wird nicht benötigt. Um sicher zu gehen, dass die Klemmen von Teil A...
- Seite 16 Anschließen eines DC-Eingangsstromkabels 1. Verwenden Sie die Plus- und Minus-MC4-Metallkontakte und DC-Steckverbinder von Stäubli aus dem Lieferumfang des Solarwechselrichters. Die Verwendung von inkompatiblen Plus- und Minus-Metallkontakten und DC-Steckverbindern kann schwerwiegende Folgen haben. Der verursachte Schaden am Gerät wird von keiner Garantie abgedeckt. 2.
- Seite 17 Installieren des RS485-Kommunikationskabels Pin-Belegung der Kommunikationsports • Der Solarwechselrichter unterstützt das RS485- und das MBUS- Kommunikationsprotokoll. Wenn der MBUS-Kommunikationsmodus verwendet wird, müssen Sie das Netzkommunikationskabel nicht an den RS485-1-Port anschließen. • In diesem Abschnitt wird der Anschluss von drei Kommunikationskabeln beschrieben. •...
-
Seite 18: Ü Berprüfen Der Montage
Connecting RS485 communications cables (4–8 mm two-hole or three-hole rubber plug) Ein oder zwei Drei Kommunikationskabel Kommunikationsabel Ein Kommunikationskabel Ü berprüfen der Montage Akzeptanzkriterien Der Solarwechselrichter ist korrekt und fest montiert. Die DC-Schalter und der nachgeschaltete AC-Schalter sind auf „AUS“ (OFF) gestellt. Alle Kabel sind korrekt und sicher angeschlossen. - Seite 19 1. Schalten Sie den AC-Schalter zwischen dem Wechselrichter und dem Stromnetz ein. 2. (Optional) Entfernen Sie die Schrauben, die DC SWITCH 1, DC SWITCH 2 und DC SWITCH 3 sichern, und bewahren Sie die Schrauben für die spätere Wartung bei Abschaltung auf. 3.
- Seite 20 über das WLAN-Modul, das Bluetooth-Modul oder das USB-Datenkabel, um Funktionen wie Alarmabfrage, Parametereinstellungen und Routinewartung zu gewährleisten. • Greifen Sie auf den Huawei App Store (https://appstore.huawei.com) zu, suchen Sie nach FusionSolar oder SUN2000 und laden Sie das App-Installationspaket herunter. Szenario, bei dem Solarwechselrichter mit dem intelligenten FusionSolar PV-Verwaltungssystem verbunden werden 1.
- Seite 21 • Die Screenshots in diesem Dokument entsprechen der FusionSolar-App-Version 2.5.7 (diese App ist nur derzeit nur auf Android-Smartphones verfügbar). • Die Screenshots in diesem Dokument entsprechen der SUN2000-App-Version 3.2.00.003 (diese App ist nur derzeit nur auf Android-Smartphones verfügbar). • Bei Verwendung der WLAN-Verbindung lautet der Anfangsname des WLAN-Hotspots WLAN-Modul-SN Adapter- und das Anfangspasswort lautet Changeme.
- Seite 22 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 Volksrepublik China solar.huawei.com...
