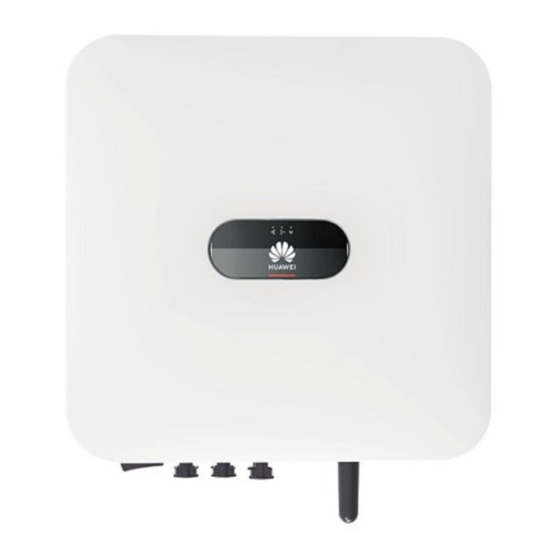

Huawei SUN2000-L1 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Huawei Anleitungen
  4. Wechselrichter
  5. SUN2000-L1
  6. Benutzerhandbuch

Huawei SUN2000-L1 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für SUN2000-L1:
Inhaltsverzeichnis

Werbung

Quicklinks

SUN2000-(2KTL-5KTL)-L1
Benutzerhandbuch
Ausgabe 02
Datum
2020-06-09
HUAWEI TECHNOLOGIES CO., LTD.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Huawei SUN2000-L1

Inhaltszusammenfassung für Huawei SUN2000-L1

  • Seite 1 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch Ausgabe 02 Datum 2020-06-09 HUAWEI TECHNOLOGIES CO., LTD.

  • Seite 2: Zur Beachtung

    Copyright © Huawei Technologies Co., Ltd. 2020. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne vorherige schriftliche Genehmigung von Huawei Technologies Co., Ltd. in irgendeiner Form oder mit irgendwelchen Mitteln reproduziert oder übertragen werden. Warenzeichen und Genehmigungen und andere Huawei-Warenzeichen sind Warenzeichen von Huawei Technologies Co., Ltd.

  • Seite 3: Über Dieses Dokument

    Verletzungen oder zum Tod führen kann, wenn sie nicht vermieden wird. Zeigt eine Gefahr mit geringem Risiko an, die zu leichten oder mittelschweren Verletzungen führen kann, wenn sie nicht vermieden wird. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 4: Änderungsverlauf

    5.8 (Optional) Anschließen der Signalkabel wurde aktualisiert. 7.1.4 (Optional) Setting the Physical Layout of the Smart PV Optimizers wurde aktualisiert. Ausgabe 01 (17.04.2020) Bei dieser Ausgabe handelt es sich um die erste offizielle Veröffentlichung. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 5: Inhaltsverzeichnis

    5.2 Anschluss der Erdungskabel (Schutzleiter, PE)......................36 5.3 (Optional) Anschließen eines Kommunikationsmoduls....................38 5.4 Montieren einer WLAN-Antenne..........................40 5.5 Anschließen eines AC-Ausgangsstromkabels......................41 5.6 Anschließen der DC-Eingangsstromkabel........................44 5.7 (Optional) Anschließen der Akkukabel........................48 Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 6 9.3 Entsorgung eines SUN2000............................95 10 Technische Parameter....................... 96 10.1 Technische Spezifikationen des SUN2000.........................96 10.2 Technische Spezifikationen des Optimierers......................100 A Netzcode............................. 102 B Inbetriebnahme des Geräts.....................104 C Lokalisieren von Isolationswiderstandsfehlern..............107 D Kurzwörter und Abkürzungen....................111 Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 7: Sicherheitshinweise

    Die mit „HINWEIS“, „VORSICHT“, „WARNUNG“ und „GEFAHR“ gekennzeichneten Abschnitte in diesem Dokument beinhalten nicht alle zu befolgenden Sicherheitsanweisungen. Sie sind nur Ergänzungen zu den allgemeinen Sicherheitshinweisen. Huawei übernimmt keine Haftung für jegliche Folgen, die durch die Verletzung von allgemeinen Sicherheitsanforderungen oder Design-, Produktions- und Nutzungssicherheitsstandards verursacht werden.

  • Seite 8: Allgemeine Anforderungen

    Berühren Sie nicht das unter Spannung stehende Gerät, da das Gehäuse heiß wird. 1.2 Anforderungen an das Personal Personal, das die Montage oder Wartung von Huawei-Geräten beabsichtigt, muss gründlich geschult werden, alle erforderlichen Sicherheitsmaßnahmen verstehen und alle Vorgänge korrekt durchführen können.

  • Seite 9: Elektrische Sicherheit

    Holen Sie die Genehmigung des lokalen Energieversorgers ein, bevor Sie das Gerät im netzgebundenen Modus verwenden. Stellen Sie sicher, dass die von Ihnen vorbereiteten Kabel den Bestimmungen des jeweiligen Landes entsprechen. Verwenden Sie bei der Durchführung von Hochspannungsarbeiten spezielle isolierte Werkzeuge. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 10: Wechsel- Und Gleichstrom

    Bei Verwendung einer Trittleiter ist darauf zu achten, dass die Zugseile gesichert sind und die Leiter stabil ist. Überprüfen Sie vor der Verwendung einer Leiter, ob sie intakt ist und bestätigen Sie ihre Tragkraft. Überlasten Sie sie nicht. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 11: Bewegen Von Schweren Objekten

    Sie Späne, die sich im oder außerhalb des Geräts angesammelt haben können. Bewegen von schweren Objekten Gehen Sie beim Bewegen von schweren Objekten vorsichtig vor, um Verletzungen zu vermeiden. Wenn Sie Geräte manuell verschieben, tragen Sie Schutzhandschuhe, um Verletzungen zu vermeiden. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 12: Inbetriebnahme

    Wenn das Gerät defekt ist, wenden Sie sich an Ihren Händler. Das Gerät darf erst dann eingeschaltet werden, wenn alle Störungen behoben wurden. Anderenfalls könnten sich die Störungen sprunghaft vermehren oder Schäden am Gerät verursachen. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 13: Produkteinführung

    In diesem Dokument werden die folgenden Produktmodelle behandelt: SUN2000-2KTL-L1 SUN2000-3KTL-L1 SUN2000-3.68KTL-L1 SUN2000-4KTL-L1 SUN2000-4.6KTL-L1 SUN2000-5KTL-L1 Abbildung 2-1 Modell-ID (SUN2000-5KTL-L1 dient als Beispiel) Tabelle 2-1 Beschreibung der ID Bedeutung Wert Name der Serie SUN2000: netzgebundener Solarwechselrichter Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 14: Bedeutung

    Der SUN2000 ist für netzgebundene Dachanlagen in Wohngebieten vorgesehen. Die Anlage besteht aus PV-Strings, netzgebundenen Solarwechselrichtern, AC-Schaltern und Stromverteilungseinheiten (Power Distribution Units, PDUs). Abbildung 2-2 Szenario mit einem SUN2000 (gestricheltes Kästchen weist auf optionale Konfiguration hin) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 15 (E) AC-Schalter (F) PDU für den Haushaltsgebrauch (G) Smart Power Sensor (G) Häuslicher (I) Stromnetz Leistungsmesser (J) Akku (K) Akkuschalter (L) Häuslicher Stromverbrauch (M) FusionSolar-App (N) 4G- (O) WLAN-FE- Kommunikationsmodul Kommunikationsmodul Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 16: Unterstützte Stromnetze

    Der SUN2000 unterstützt die folgenden Stromnetze: TN-S, TN-C, TN-C-S und TT. In einem TT-Stromnetz sollte die N-PE-Spannung unter 30 V liegen. Abbildung 2-4 Stromnetze 2.2 Beschreibung der Bauelemente Aussehen Abbildung 2-5 Aussehen Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 17: Etikettenbeschreibung

    Anmerkung b: DC-Eingangsklemmen PV1 und PV2 werden über den DC-Schalter gesteuert. 2.3 Etikettenbeschreibung Gehäuseetiketten Tabelle 2-2 Beschreibung der Gehäuseetiketten Symbol Bezeichnung Bedeutung Warnung vor Berühren Sie niemals Verbrennung einen SUN2000 im Betriebszustand, da sich das Gehäuse des SUN2000 im Betriebszustand erhitzt. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 18 Antenne nicht bei laufendem Betrieb des SUN2000. Erdungswarnung Erden Sie den SUN2000, bevor Sie ihn anschalten. Seriennummer (SN) Weist die SUN2000- Seriennummer aus. Medienzugriffssteuer- Weist die MAC-Adresse ungs-Adresse (Media aus. Access Control, MAC) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 19: Typenschild

    Typenschild Abbildung 2-6 Typenschild (SUN2000-5KTL-L1 dient als Beispiel) (1) Marke und Modell (2) Wichtige technische Daten (3) Konformitätssymbole (4) Unternehmensname und Herstellungsland ANMERKUNG Die Abbildung des Typenschilds dient nur zu Referenzzwecken. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 20: Funktionsprinzipien

    Wechselstrom umgewandelt. Überspannungsschutz wird sowohl auf Gleichstrom- als auch Wechselstromseite unterstützt. Der SUN2000 verwendet einen Reserve-Akkuanschluss zur Energiespeichererweiterung. Der Akku führt je nach Akku-Arbeitsmodus Lade- und Entladevorgänge aus. Abbildung 2-7 Schaltplan Arbeitsmodus Abbildung 2-8 Arbeitsmodus Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 21 Herunterfahrbefehl oder einen Fehler erkennt, wechselt er in den Herunterfahrmodus. l Wenn der SUN2000 im Herunterfahrmodus erkennt, dass der Fehler behoben oder der Startbefehl ausgeführt wurde, wechselt der SUN2000 in den Standby-Modus. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 22: Lagerung Des Sun2000

    Monate wird empfohlen.) Tauschen Sie durch Insekten oder Nagetiere beschädigtes Verpackungsmaterial zeitnah aus. Wenn der SUN2000 mehr als zwei Jahre gelagert wurde, muss er vor der Inbetriebnahme von Fachpersonal überprüft und getestet werden. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 23: Systeminstallation

    Lieferumfang vollständig ist. Wenn Teile in der Lieferung fehlen oder beschädigt sind, wenden Sie sich an Ihren Händler. ANMERKUNG Einzelheiten zur Anzahl der mit dem SUN2000 gelieferten Zubehörteile finden Sie in der Packliste in der Verpackung. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 24: Vorbereiten Der Werkzeuge Und Instrumente

    8-mm-Bohrerbit) Seitenschneider Abisolierzange Drehmoment- Schraubendreher Gummihammer Universalmesser Kabelschneider Crimpzange (Modell: PV- Crimpwerkzeug für Demontage- und CZM-22100) Kabelabschlussklemmen Montagewerkzeug (Modell: Stäubli 13001462) Kabelbinder Staubsauger Multimeter (Gleichspannungsmess- bereich ≥ 600 V DC) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 25: Ermitteln Der Montageposition

    Montieren Sie den SUN2000 nicht an einem Ort, der für Kinder zugänglich ist. Der SUN2000 korrodiert in Salzluftzonen. Die salzbedingte Korrosion kann einen Brand verursachen. Montieren Sie den SUN2000 in Salzluftzonen nicht im Freien. Eine Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 26: Anforderungen An Die Montageumgebung

    Montieren Sie den SUN2000 vertikal oder mit einer maximalen Neigung von 15 Grad, um eine angemessene Wärmeableitung zu ermöglichen. Montieren Sie den SUN2000 nicht in einer nach vorne, sehr stark nach hinten oder seitlich geneigten oder horizontalen oder umgekehrten Position. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 27: Anforderungen An Die Montageabstände

    Wenn mehrere Einheiten des SUN2000 zu montieren sind, montieren Sie sie horizontal, sofern ausreichend Platz zur Verfügung steht; wenn nicht genügend Platz vorhanden sein sollte, montieren Sie sie im Dreieckmodus. Gestapelte Montage wird nicht empfohlen. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 28 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch 4 Systeminstallation Abbildung 4-3 Horizontale Montagemethode (empfohlen) Abbildung 4-4 Dreiecks-Montagemethode (empfohlen) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 29: Bewegen Eines Sun2000

    Belastung durch das Gewicht des SUN2000 ausgesetzt sind. l Wenn Sie den SUN2000 zeitweise auf dem Boden platzieren müssen, verwenden Sie Schaumstoff, Papier oder sonstiges Schutzmaterial, damit sein Gehäuse nicht beschädigt wird. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 30: Montage Eines Sun2000

    Schritt 1 Bestimmen Sie anhand der Montageschablone die Positionen für die Bohrlöcher. Richten Sie die Position der Montagebohrungen mithilfe einer Wasserwaage aus und markieren Sie die Positionen mit einem Markierstift. Schritt 2 Sichern Sie die Montagehalterung. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 31 Sie die Oberseite der Spreizhülse an der Betonmauer aus. Andernfalls wird die Montagehalterung nicht fest an der Wand montiert. l Lösen Sie die Mutter, Federscheibe und flache Unterlegscheibe des unteren Spreizdübels. Abbildung 4-9 Einsetzen der Spreizdübel Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 32 HINWEIS l Bereiten Sie ein geeignetes Diebstahlschutz-Schloss für den Lochdurchmesser (Ф10 mm) vor. l Es wird ein wasserdichtes Schloss für den Außenbereich empfohlen. l Bewahren Sie den Schlüssel zum Diebstahlschutz-Schloss auf. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 33: Trägermontage

    Sie die Positionen mit einem Markierstift. Abbildung 4-13 Ermitteln der Lochpositionen Schritt 2 Bohren Sie die Löcher mit einer Schlagbohrmaschine. ANMERKUNG Es wird Ihnen geraten, die Bohrlochstellen durch Auftragen von Rostschutzfarbe zu schützen. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 34 Abbildung 4-14 Bohren von Löchern Schritt 3 Sichern Sie die Montagehalterung. ANMERKUNG Bereiten Sie Schrauben basierend auf dem Bohrlochdurchmesser der Montagehalterung vor. Schritt 4 (Optional) Bringen Sie die Sicherungsschraube für den DC-Schalter an. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 35 HINWEIS l Bereiten Sie ein geeignetes Diebstahlschutz-Schloss für den Lochdurchmesser (Ф10 mm) vor. l Es wird ein wasserdichtes Schloss für den Außenbereich empfohlen. l Bewahren Sie den Schlüssel zum Diebstahlschutz-Schloss auf. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 36 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch 4 Systeminstallation Abbildung 4-17 Montieren eines Diebstahlschutz-Schlosses ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 37: Elektrische Anschlüsse

    Die in den Schaltbildern in diesem Kapitel gezeigten Kabelfarben dienen lediglich zu Ihrer Information. Verwenden Sie die in den vor Ort geltenden elektrotechnischen Vorschriften spezifizierten Kabel (grüngelbe Kabel dürfen nur zur Erdung verwendet werden). Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 38: Vorbereiten Der Kabel

    Von Huawei gekauft Smart PV-Optimierer wird unterstützt. DC-Schalter Empfohlen: ein Vom Kunden Gleichspannungs- vorbereitet Leistungsschalter mit einer Nennspannung größer als oder gleich 600 V DC und einem Nennstrom von 20 A Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 39 Zudem werden die folgenden Vom Kunden Stromzähler von vorbereitet Drittanbietern unterstützt: Gavazzi- EM340DINAV23XS1X08, Gavazzi- EM111DINAV81XS1X08, Gavazzi- EM112DINAV01XS1X08, CCS-WNC-3Y-400-MB und CCS-WNC-3D-240-MB. SUN2000 Wählen Sie ggf. ein Von Huawei gekauft geeignetes Modell aus. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 40: Empfohlene Spezifikationen

    SDongleA-05 Kurzanleitung (WLAN-FE). Diese Dokumente finden Sie, wenn Sie auf der Seite https://support.huawei.com/enterprise nach dem entsprechenden Modell suchen. l Hinweis b: Bei der spanischen Version kann nur der von Huawei bereitgestellte DDSU666-H Smart Power Sensor verwendet werden. Tabelle 5-2 Kabelbeschreibung Kabel Empfohlene...
  • Seite 41 Der Mindestkabeldurchschnitt muss den lokalen Normen für Kabel entsprechen. l Zu den Faktoren, die die Kabelauswahl betreffen, gehören der Nennstrom, der Kabeltyp, der Routing-Modus, die Umgebungstemperatur und der maximal erwartete Leitungsverlust. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 42: Anschluss Der Erdungskabel (Schutzleiter, Pe)

    Deaktivieren eingestellt ist, damit der SUN2000 ordnungsgemäß funktioniert. Wenn Sie sich nicht sicher sind, ob der SUN2000 mit einem solchen Stromnetz verbunden ist, wenden Sie sich an Ihren Händler oder an den technischen Kundendienst von Huawei. Gemäß IEC 62109 müssen Sie das Erdungskabel des SUN2000 ordnungsgemäß...
  • Seite 43 Wenn Sie eine Heißluftpistole verwenden, schützen Sie das Gerät vor dem Versengen. Abbildung 5-2 Crimpen eines Kabelschuhs (A) Kabelader (B) Isolierschicht Wärmeschrumpfschlauch (D) Hydraulische (E) Heißluftpistole Crimpzange Schritt 2 Schließen Sie das PE-Kabel an. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 44: Optional) Anschließen Eines Kommunikationsmoduls

    Wenn Sie die SIM-Karte entnehmen, drücken Sie diese nach innen, um sie zu entfernen. l Achten Sie beim Wiedereinsetzen der Abdeckung des Kommunikationsmoduls darauf, dass die Verschlüsse mit einem hörbaren Klicken einrasten. 4G-Kommunikationsmodul (4G-Kommunikation) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 45 Abbildung 5-4 Anschließen eines 4G-Kommunikationsmoduls WLAN-FE-Kommunikationsmodul (FE-Kommunikation) Empfohlen werden ein für Außenbereiche geeignetes, abgeschirmtes CAT-5E- Netzwerkkabel (Außendurchmesser < 9 mm; Eigenwiderstand ≤ 1,5 Ω/10 m) und abgeschirmte RJ45-Steckverbinder. Abbildung 5-5 Anschließen eines WLAN-FE-Kommunikationsmoduls (FE- Kommunikation) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 46: Montieren Einer Wlan-Antenne

    Schritt 2 Bringen Sie die Unterlegscheibe am ANT-Anschluss am Gehäuse an. Schritt 3 Montieren Sie die WLAN-Antenne. HINWEIS Stellen Sie sicher, dass die WLAN-Antenne sicher montiert ist. Abbildung 5-6 Montieren einer WLAN-Antenne ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 47: Anschließen Eines Ac-Ausgangsstromkabels

    Stellen Sie sicher, dass das AC-Ausgangskabel gesichert ist. Geschieht dies nicht, kann es zu einer Fehlfunktion des SUN2000 oder zu Beschädigungen seines AC-Steckverbinders kommen. l Achten Sie darauf, dass das Kabel nicht verdreht ist. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 48 Die in den Abbildungen gezeigten Kabelfarben dienen nur zu Referenzzwecken. Wählen Sie gemäß den im jeweiligen Land geltenden Standards ein entsprechendes Kabel aus. l Hinweise zur Aderverlegemethode und zur Länge der Kabelabisolierung finden Sie in der Anleitung auf der Seite des Steckeinsatzes. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 49 Schritt 2 Schließen Sie den AC-Steckverbinder an den AC-Ausgangsanschluss an. HINWEIS Achten Sie darauf, dass der AC-Steckverbinder sicher angeschlossen ist. Abbildung 5-10 Sichern eines AC-Steckverbinders Schritt 3 Überprüfen Sie die Verlegung des AC-Ausgangsstromkabels. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 50: Abschließende Arbeiten

    Unterseite des SUN2000 sowie alle mit dem SUN2000 verbundenen Schalter auf OFF gestellt sind. Um den AC-Steckverbinder vom SUN2000 zu trennen, führen Sie die Schritte in umgekehrter Reihenfolge aus. Abbildung 5-12 Entfernen eines Steckeinsatzes 5.6 Anschließen der DC-Eingangsstromkabel Sicherheitsmaßnahmen Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 51 In diesem Fall kann ein Wechselstrom- oder Gleichstromkurzschluss auftreten und den SUN2000 beschädigen. Der verursachte Schaden am Gerät wird von keiner Garantie- oder Servicevereinbarung abgedeckt. Abbildung 5-13 DC-Eingangsklemmen Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 52 Stecken Sie die gecrimpten Metallklemmen der Plus- und Minus-Stromkabel in die entsprechenden Plus- und Minus-Steckverbinder. Ziehen Sie dann an den DC- Eingangsstromkabeln, um eine feste Verbindung sicherzustellen. Abbildung 5-14 Montage eines DC-Steckverbinders Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 53 Schritt 2 Führen Sie die Plus- und Minus-Steckverbinder in die entsprechenden DC-Eingangsklemmen des SUN2000 ein. HINWEIS Nachdem die Plus- und Minus-Steckverbinder eingerastet sind, ziehen Sie die DC- Eingangsstromkabel zurück, um sicherzustellen, dass sie sicher angeschlossen sind. Abbildung 5-15 Anschließen der DC-Eingangsstromkabel Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 54: Optional) Anschließen Der Akkukabel

    Zum Entfernen der Plus- und Minus-Steckverbinder vom SUN2000 führen Sie ein Demontagewerkzeug in die Aussparung ein. Drücken Sie das Werkzeug dann mit angemessener Kraft hinein. Abbildung 5-16 Entfernen eines DC-Steckverbinders 5.7 (Optional) Anschließen der Akkukabel Voraussetzungen Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 55 Das Kabel zwischen dem Akku und dem SUN2000 sollte höchstens 10 Meter lang sein; empfohlen werden 5 Meter oder weniger. Vorgehensweise Schritt 1 Montieren Sie die Plus- und Minus-Steckverbinder anhand der Anweisungen unter Anschließen der DC-Eingangsstromkabel. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 56 Schritt 2 Führen Sie die Plus- und Minus-Steckverbinder in die entsprechenden Batterieklemmen des SUN2000 ein. HINWEIS Nachdem die Plus- und Minus-Steckverbinder eingerastet sind, ziehen Sie die Akkukabel zurück, um sicherzustellen, dass sie sicher angeschlossen sind. Abbildung 5-17 Anschließen der Akkukabel ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 57: Optional) Anschließen Der Signalkabel

    Differenzialsignal Signalanschlüsse des Signalanschlüsse des – Akkus und Akkus und Leistungsmessers Leistungsmessers verwendet. Wenn verwendet. Wenn sowohl sowohl Akku als auch Akku als auch Leistungsmesser Leistungsmesser konfiguriert sind, konfiguriert sind, müssen Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 58 SUN2000-(2KTL-5KTL)-L1 Akku und Smart Power Sensor Kurzanleitung. Sie können das Dokument auch durch Scannen des QR-Codes abrufen. Kommunikationsnetzwerkmodus ANMERKUNG Der Smart Power Sensor und das Kommunikationsmodul müssen an denselben SUN2000 angeschlossen werden. Szenarien mit einem SUN2000 Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 59 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-19 Einzelner SUN2000 Abbildung 5-20 Anschließen von Kabeln an den Smart Power Sensor (einzelner SUN2000) Szenarien mit kaskadierenden SUN2000 – Phasengleicher Netzanschluss Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 60 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-21 Phasengleicher Netzanschluss Abbildung 5-22 Anschließen von Kabeln an den Smart Power Sensor (phasengleicher Netzanschluss) – Symmetrischer dreiphasiger Netzanschluss Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 61 Funktion „Netzgekoppelter Punkt – Steuerung“ erfordern, müssen sie zur Steuerung des Dreiphasenstroms an einen dreiphasigen Smart Power Sensor angeschlossen werden. Es wird nur ein LG-Akku unterstützt. Der LG-Akku muss mit dem Wechselrichter verbunden sein, der mit dem Smart Dongle montiert wurde. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 62 Wenn mehrere Signalkabel an einen einzelnen Steckverbinder angeschlossen werden müssen, stellen Sie sicher, dass die Außendurchmesser der Signalkabel gleich sind. Abbildung 5-25 Crimpen von zwei Signalkabeln Abbildung 5-26 Crimpen von drei Signalkabeln Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 63 Abbildung 5-27 Montieren eines Signalsteckverbinders (einzelner SUN2000) Abbildung 5-28 Montieren eines Signalsteckverbinders (kaskadierende SUN2000) Schritt 2 Verbinden Sie den Signalsteckverbinder mit dem entsprechenden Anschluss. HINWEIS Achten Sie darauf, dass der Signalsteckverbinder sicher angeschlossen ist. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 64 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch 5 Elektrische Anschlüsse Abbildung 5-29 Sichern eines Signalsteckverbinders ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 65: Systeminbetriebnahme

    Signalkabel sind korrekt, fest und zuverlässig angeschlossen. Nicht verwendete Klemmen Nicht verwendete Klemmen und Anschlüsse und Anschlüsse sind durch Kappen wasserdicht verschlossen. Montageumgebung Die Installationsabstände sind ausreichend und die Installationsumgebung ist sauber und aufgeräumt. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 66: Einschalten Des Systems

    Schritt 4 Schalten Sie den DC-Schalter zwischen dem PV-String und dem SUN2000 ein, falls vorhanden. Schritt 5 Schalten Sie den DC-Schalter an der Unterseite des SUN2000 ein. Schritt 6 Überprüfen Sie anhand der LED-Anzeigen den Betriebszustand des SUN2000. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 67 Es liegt ein Abständen (0,2 s Wechselstrom- lang ein und 0,2 s Umgebungsalarm lang aus) vor, z. B. ein Alarm für Netzunterspannung, Netzüberspannung, Netzüberfrequenz oder Netzunterfrequenz. Leuchtet rot Leuchtet rot Fehler. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 68 Tabelle 6-3 LED-Anzeigen 2 Kategorie Status Beschreibung Anzeige LED1 LED2 LED3 – Gerätewechsel Leuchtet rot Leuchtet rot Leuchtet rot Die Hardware des SUN2000 ist defekt. Der SUN2000 muss ausgetauscht werden. ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 69: Mensch-Maschine-Interaktion

    App Store nach FusionSolar suchen oder den folgenden QR-Code scannen, um die iOS-Version herunterzuladen. l Die Screenshots dienen nur als Referenz. Die tatsächlichen Bildschirme haben Vorrang. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 70: Optional) Registrieren Eines Installationsanbieterkontos

    Zum Erstellen mehrerer Installationsanbieterkonten für ein Unternehmen melden Sie sich bei der FusionSolar-App an und tippen Sie auf Benutzer hinzufügen, um ein Installationsanbieterkonto hinzufügen. Abbildung 7-3 Erstellen mehrerer Installationsanbieterkonten für das gleiche Unternehmen Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 71: Erstellen Einer Pv-Anlage Und Eines Benutzers

    Orientierungspunkte in den Ecken müssen auf der Aufnahme sein. Der QR-Code muss auf der Aufnahme sein. l Einzelheiten zum physischen Layout von Smart PV-Optimierern finden Sie in der Datei FusionSolar-App Kurzanleitung. Sie können das Dokument auch durch Scannen des QR-Codes abrufen. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 72 ANMERKUNG Sie können das Foto der physischen Layoutvorlage auch folgendermaßen auf der Web-UI hochladen: Melden Sie sich bei https://intl.fusionsolar.huawei.com an, um auf die Web-UI des FusionSolar Smart PV-Managementsystems zuzugreifen. Klicken Sie auf der Startseite auf den Anlagennamen, um die Anlagenseite aufzurufen. Wählen Sie Anlagenplan, klicken Sie auf Physische Ansicht hinzufügen >...
  • Seite 73 Layoutvorlage hoch, um das Optimierer-Layout abzuschließen. (Die Optimierer, die nicht identifiziert werden können, müssen manuell verbunden werden.) – Methode 2: Tippen Sie auf PV-Module hinzufügen, um PV-Module manuell hinzuzufügen und die Optimierer mit den PV-Modulen zu verbinden. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 74: Parametereinstellungen

    FusionSolar App and SUN2000 App User Manual. Sie können das Dokument auch durch Scannen des QR-Codes abrufen. 7.2.1 Energiesteuerung Tippen Sie auf dem Startbildschirm auf Leistungsanpassung, um den entsprechenden Vorgang auszuführen. Abbildung 7-9 Energiesteuerung Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 75: Netzgekoppelter Punkt - Steuerung

    Prozent fest. Wenn das Kommunikationsmodul keine Messdaten Ausfallsicherheit erkennt oder die Kommunikation zwischen dem Kommunikationsmodul und dem SUN2000 unterbrochen ist, liefert das Kommunikationsmodul den Minderungswert der Wirkleistung des SUN2000 in Prozent. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 76 Erkennungszeit der Kommunikationsunterbrechung überschreitet. Erkennungszeit Gibt die Zeit zur Ermittlung der Kommunikationsunterbrechung zwischen dem SUN2000 und dem Kommunikationsmodul an. Kommunikation Dieser Parameter wird angezeigt, wenn Kommunikationsunterbre- sunterbrechung chung Ausfallsicherung auf Aktivieren gesetzt ist. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 77: Energiespeicherung - Steuerung

    Dieser Parameter wird angezeigt, wenn Kommunikationsunterbre- sunterbrechung chung Ausfallsicherung auf Aktivieren gesetzt ist. ----Ende 7.2.1.2 Energiespeicherung – Steuerung Funktion Wenn der SUN2000 an einen Akku angeschlossen ist, müssen Sie die Akkuparameter festlegen. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 78: Steuermodus

    Ladens/ Entladens an. ----Ende Steuermodus Schritt 1 Wählen Sie auf dem Startbildschirm Leistungsanpassung > Energiespeicherung – Steuerung > Steuermodus und führen Sie den erforderlichen Vorgang aus. Tippen Sie auf Senden. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 79 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch 7 Mensch-Maschine-Interaktion Abbildung 7-12 Festes Laden/Entladen Abbildung 7-13 Automatisches Laden/Entladen Abbildung 7-14 Verwendungszeitpreis Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 80 Strompreis niedrig ist. Es können maximal 10 Zeiträume hinzugefügt werden. ----Ende Einspeisung von Strom ins Netz Schritt 1 Wählen Sie auf dem Startbildschirm Leistungsanpassung > Energiespeicherung – Steuerung > Strom in Netz einspeisen. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 81 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch 7 Mensch-Maschine-Interaktion Abbildung 7-15 Strom in Netz einspeisen Abbildung 7-16 Kapazität am Ende des Entladevorgangs Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 82 Abbildung 7-16 gezeigt. l Wenn die Funktion Strom in Netz einspeisen standardmäßig deaktiviert ist, erfüllen Sie die Anforderungen zur Netzaufladung gemäß den lokalen Gesetzen und Vorschriften, wenn diese Funktion aktiviert wird. ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 83: Afci

    Funktion Ein falscher Anschluss oder Beschädigungen von PV-Modulen oder Kabeln können Lichtbögen verursachen, die zu Bränden führen können. Solarwechselrichter von Huawei verfügen über eine Bogenerkennungsfunktion gemäß den Anforderungen von UL 1699B-2018 und stellen so die Sicherheit der Benutzer und ihres Eigentums sicher.

  • Seite 84: Ips-Überprüfung (Für Italien Nur Netzcode Cei0-21)

    Schritt 2 Tippen Sie auf Starten, um den IPS-Test zu starten. Der SUN2000 erkennt maximale Spannung über 10 Minuten (59.S1), maximale Überspannung (59.S2), minimale Unterspannung (27.S1), minimale Unterspannung (27.S2), maximale Überfrequenz (81.S1), maximale Überfrequenz (81.S2), minimale Unterfrequenz (81.S1) und minimale Unterfrequenz (81.S2). Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 85 50,2 Hz und die standardmäßige Schwelle für die (81.S1) Schutzzeit beträgt 0,1 Sekunden. Maximale Der standardmäßige Schutz-Schwellenwert für die Überfrequenz Überfrequenz liegt bei 51,5 Hz und die standardmäßige Schwelle für die (81.S2) Schutzzeit beträgt 0,1 Sekunden. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 86: Drm (As4777 Für Australien)

    Gemäß dem australischen Standard AS 4777.2-2015 müssen Solarwechselrichter die DRM- Funktion (Demand Response-Modus) unterstützen und DRM0 wird obligatorisch vorausgesetzt. Diese Funktion ist standardmäßig deaktiviert. Abbildung 7-19 Schaltplan für die DRM-Funktion ANMERKUNG Das Demand Response Enabling Device (DRED) ist ein Netzverteilungsgerät. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 87 Solarwechselrichter an das Netz gekoppelt sein. Vorgehensweise Schritt 1 Wählen Sie auf der Startseite Einstellungen > Funktionsparameter. Schritt 2 Setzen Sie DRM auf Abbildung 7-20 DRM ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 88: Systemwartung

    Schritt 4 (Optional) Bringen Sie die Sicherungsschraube für den DC-Schalter an. Abbildung 8-1 Montieren einer Sicherungsschraube für den DC-Schalter Schritt 5 Schalten Sie den DC-Schalter zwischen dem SUN2000 und den PV-Strings aus. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 89: Routinewartung

    Oberflächen berühren, nicht kann das Intervall sechs zerkratzt sind. bis zwölf Monate l Stellen Sie sicher, dass die wasserdichten betragen. Abdeckungen von nicht verwendeten DC-Eingangsklemmen, Akkuklemmen, COM-Anschlüssen, ANT-Anschlüssen und Kommunikationsmodulen verschlossen sind. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 90: Fehlerbehebung

    Betriebsspannung Konfiguration des PV-Arrays des SUN2000. korrigiert wurde, hört der Alarm auf. Ursachen-ID = 1, 2 l 1: Die PV1- Eingangsspannung ist hoch. l 2: Die PV2- Eingangsspannung ist hoch. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 91 Das Stromnetz ist ausgefallen. 2. Überprüfen Sie, ob der AC- Schaltkreis angeschlossen oder l Der AC-Schaltkreis ist der AC-Leistungsschalter auf nicht angeschlossen oder „OFF“ gestellt ist. der AC-Leistungsschalter ist ausgeschaltet. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 92 Netzwerkverwaltungs- system (NMS) den Schwellenwert für den Unterspannungsschutz des Netzes. 3. Bleibt der Fehler über einen längeren Zeitraum bestehen, überprüfen Sie die Verbindung zwischen dem AC-Schalter und dem Ausgangsstromkabel. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 93 Überspannungsschutz des Netzes. 3. Prüfen Sie, ob die Spitzenspannung des Stromnetzes zu hoch ist. Bleibt der Fehler über einen längeren Zeitraum bestehen und kann nicht behoben werden, wenden Sie sich an den Netzanbieter. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 94 Fall ist, wenden Sie sich an den lokalen Stromnetzbetreiber. Ist dies der Fall, ändern Sie mit der Einwilligung des lokalen Stromnetzbetreibers über die Mobiltelefon-App, SmartLogger oder NMS den Schwellenwert für den Unterfrequenzschutz (Grid Underfrequency) des Netzes. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 95 überschreitet die angegebene Ausgang SUN2000 automatisch wieder obere Schwelle. den Betrieb auf. 2. Tritt der Alarm häufiger auf, wenden Sie sich an Ihren Händler oder den technischen Kundendienst von Huawei. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 96 MΩ, mögliche Kurzschlussposi- tion: x %. Die Kurzschlussposi- tion ist für einen einzelnen PV- String gültig. Wenn es mehrere PV-Strings gibt, prüfen Sie sie einzeln. Einzelheiten finden Sie unter C Lokalisieren von Isolationswiderstandsfehlern. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 97 8: Die Hilfsstromversor- gung ist anormal. l 9: Das netzgebundene Relais ist anormal. l 10: Überspannung am DC- Bus. l 11: Unterspannung am DC- Bus. l 12: Spannungsungleichheit am DC-Bus. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 98 2. Prüfen Sie, ob die Kommunikationsparameter für die Smart Power Sensoren die gleichen wie die RS485- Konfigurationen des SUN2000 sind. 3. Prüfen Sie, ob der Smart Power Sensor eingeschaltet und das RS485-Kommunikationskabel angeschlossen ist. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 99 Huawei. 2070 Aktive Schwerwi Ursachen-ID = 1 Vergewissern Sie sich, dass die Inselbildu egend Netzanschlussspannung des Wenn im Stromnetz ein SUN2000 normal ist. Wechselstromausfall auftritt, erkennt der SUN2000 aktiv ein Inselnetz. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 100 Der Optimierer ist offline oder von Huawei, um den Optimierer defekt. austauschen zu lassen. ANMERKUNG Wenn alle oben aufgeführten Verfahren zur Fehleranalyse abgeschlossen sind und die Störung weiterhin besteht, wenden Sie sich an Ihren Händler. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 101: Entsorgen Des Sun2000

    Karton und kleben Sie ihn ordnungsgemäß zu. 9.3 Entsorgung eines SUN2000 Wenn die Lebensdauer des SUN2000 beendet ist, entsorgen Sie den SUN2000 gemäß den lokalen Bestimmungen zur Entsorgung von elektronischen Altgeräten. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 102: Technische Parameter

    (pro MPPT) Max. l Kein Akku angeschlossen: 18 A Kurzschlussstro l LG-RESU-Akku angeschlossen: 15 A m (pro MPPT) Betriebsspannun l Kein Akku angeschlossen: 80–600 V gsbereich l LG-RESU-Akku angeschlossen: 350–450 V Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 103: Technische Vorgaben

    50 Hz/60 Hz Stromnetzfreq uenz Maximaler 10 A 15 A 16 A 20 A 23 A 25 A Ausgangsstro Leistungsfakto 0,8 vor- und 0,8 nacheilend Maximaler ≤ 3 % gesamter Klirrfaktor (Nennleistung) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 104 KTL-L1 5KTL-L1 Schutz vor Unterstützt Inselbildung Unterstützt Verpolungssch Isolationsüber Unterstützt wachungsschu Differenzstro Unterstützt müberwachun Unterstützt Kurzschlusssc hutz Unterstützt Überstromsch Übertemperatu Unterstützt rschutz Unterstützt Überspannung sschutz Unterstützt Überspannung sschutz Unterstützt Überspannung sschutz Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 105: Allgemeine Parameter

    12,0 kg (mit Montagehalterung) Betriebstempe –25 °C bis +60 °C (herabgesetzt, wenn die Temperatur höher als +45 °C ist) ratur Luftfeuchtigke 0–100 % RH Einsatzhöhe 0–4000 m (Leistungsreduzierung ab 2000 m) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 106: Technische Spezifikationen Des Optimierers

    472,5 W der PV-Module Maximale 80 V Eingangsspannung MPPT- 8–80 V Spannungsbereich Maximaler 13 A Kurzschlussstrom Überspannungsebene Ausgang Technische SUN2000-450W-P Vorgaben Nennausgangsleistung 450 W Ausgangsspannung 4–80 V Maximaler 15 A Ausgangsstrom Ausgangs-Bypass Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 107 –40 °C bis +85 °C Lagertemperatur –40 °C bis +70 °C Betriebsfeuchte 0–100 % RH Maximale 4000 m Betriebshöhe über N.N. IP-Schutzart IP68 Installationsmodus l Montage des PV-Modulträgers l Montage des PV-Modulrahmens Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 108: A Netzcode

    15-712-1(C Frankreich (Inseln) CEI0-21 Italien Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Stromnetz RD1699/66 Niederspan Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt nungsnetz Spanien C10/11 Stromnetz Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Belgien Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 109 60 Hz Hybrid- Stromnetz Österreich Stromnetz Unterstützt Unterstützt Unterstützt Österreich G98- Unterstützt Unterstützt Unterstützt Stromnetz Großbritan nien G99- G99_Type Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt Unterstützt TYPEA- A_LV Stromnetz Großbritan nien Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 110: B Inbetriebnahme Des Geräts

    SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch B Inbetriebnahme des Geräts Inbetriebnahme des Geräts Schritt 1 Rufen Sie den Bildschirm Inbetriebnahme des Geräts auf. Abbildung B-1 Methode 1: Vor der Anmeldung (keine Verbindung zum Internet) Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 111 WPA TKIP werden nicht empfohlen, da diese beiden Verschlüsselungsmodi schwerwiegende Sicherheitsbedenken haben. Falls der Zugriff im WEP-Modus fehlschlägt, melden Sie sich am Router an und ändern Sie den Verschlüsselungsmodus des Routers in WPA2 oder WPA/WPA2. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 112 Wenn Sie zum ersten Mal den Bildschirm Inbetriebnahme des Geräts des SUN2000 aufrufen, müssen Sie das Anmeldekennwort manuell festlegen, da für den SUN2000 kein anfängliches Anmeldekennwort bereitgestellt wird. Abbildung B-3 Schnelleinstellungen ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 113: C Lokalisieren Von Isolationswiderstandsfehlern

    Schritt 3 Melden Sie sich bei der FusionSolar-App an und wählen Sie Mein > Inbetriebnahme des Geräts. Stellen Sie auf dem Bildschirm Inbetriebnahme des Geräts eine Verbindung zum Solarwechselrichter her und melden Sie sich bei dem Gerät an. Rufen Sie dann den Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 114 Wenn eine Minute nach Einschalten des DC-Stroms trotzdem der Alarm für Geringer Isolationswiderstand gemeldet wird, überprüfen Sie auf der Seite Alarmdetails den Prozentsatz für mögliche Kurzschlusspositionen und fahren Sie mit Schritt 4 fort. Abbildung C-1 Alarmdetails Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 115 Geringer Isolationswiderstand nicht gemeldet wird, liegt der Fehler bei dem getrennten PV-Modul und Optimierer. Wählen Sie in der App Inbetriebnahme des Geräts > Wartung > WR EIN/AUS und senden Sie einen Befehl zum Herunterfahren. Fahren Sie mit Schritt 7 fort. Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 116 Akkus und dann den Akkuschalter ein. Schalten Sie den DC-Schalter auf „ON“. Lautet der Status des Wechselrichters auf Herunterfahren: Befehl, wählen Sie in der App Inbetriebnahme des Geräts > Wartung > WR EIN/AUS und senden Sie einen Befehl zum Starten. ----Ende Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.

  • Seite 117: Kurzwörter Und Abkürzungen

    SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch D Kurzwörter und Abkürzungen Kurzwörter und Abkürzungen Wechselstrom Gleichstrom Gleichstromidentifizierung Fehler-Durchfahren HVRT Hochspannungs-Durchfahren Kennung Lichtemittierende Diode LVRT Niederspannungs-Durchfahren Medienzugriffssteuerung MPPT Verfolgung von mehreren maximalen Leistungspunkten Schutzerdung Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
  • Seite 118 SUN2000-(2KTL-5KTL)-L1 Benutzerhandbuch D Kurzwörter und Abkürzungen Photovoltaik RCMU Residual Current Monitoring Unit, Fehlerstrom-Überwachungseinheit Relative Feuchte Seriennummer Ausgabe 02 (2020-06-09) Copyright © Huawei Technologies Co., Ltd.
