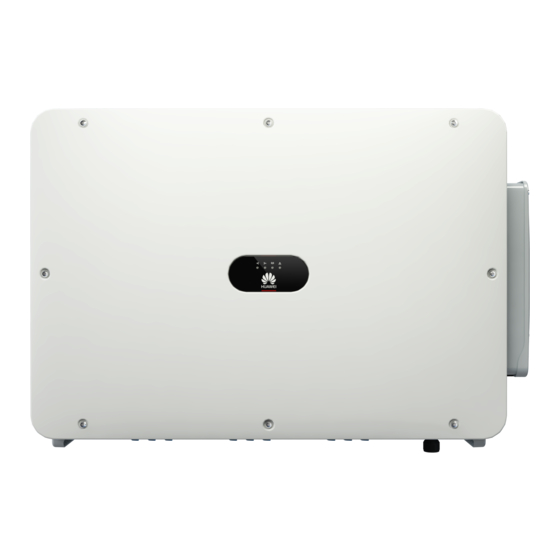

- Seite 1 SUN2000-(175KTL-H0, 185KTL-INH0, 185KTL-H1) Kurzanleitung Ausgabe: 10 Teilenummer: 31500AQK Datum: 30.10.2020 HUAWEI TECHNOLOGIES CO., LTD.
- Seite 2 • Bevor Sie das Gerät installieren, lesen Sie das Benutzerhandbuch sorgfältig und machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht haftbar für die Folgen, die durch Verstoß gegen die in diesem Dokument und in dem Benutzerhandbuch aufgeführten Bestimmungen zur Lagerung, zum Transport, zur Installation und zur Bedienung...
-
Seite 3: Installationsanforderungen
SUN2000 Abmessungen Abmessungen der Montagehalterung Installationsanforderungen Montagewinkel... -
Seite 4: Installieren Des Sun2000
Montageabstände Um die Montage des SUN2000 an die Montagehalterung, den Anschluss von Kabeln an die Unterseite des SUN2000 und zukünftige Wartungsarbeiten am SUN2000 zu vereinfachen, wird empfohlen, an der Unterseite einen Abstand zwischen 600 mm und 730 mm einzuhalten. Installieren des SUN2000 •... - Seite 5 2. Entpacken Sie den Wechselrichter und verschieben Sie ihn an die angegebene Position. Die Griffe werden in einer passenden Tasche verpackt und nicht mit dem SUN2000 geliefert. 3. Stellen Sie die Einbaulagen der Griffe ein, und installieren Sie den SUN2000 auf der Montagehalterung.
-
Seite 6: Installieren Der Kabel
Installieren der Kabel Montagevorbereitungen Wenn Außenkabel mit Kupferadern verwendet werden, wählen Sie Kupferverkabelungsklemmen. Informationen zu Anforderungen an die Kabel und Klemmen für andere Materialien finden Sie im Benutzerhandbuch. Item Spezifikationen Beschreibung PE-Kabel Einadriges Wenn Sie den • Leiterquerschnittsfläche ≥ Außenkupferkabel Erdungspunkt am (S ist die Gehäuse wählen um... -
Seite 7: Anschließen Des Pe-Kabels
Item Spezifikationen Beschreibung RS485- Abgeschirmtes • Leiterquerschnitts- Wenn drei Kommunikations verdrilltes fläche: 0,25 bis 1 Kommunikationskabel -kabel Außenkabel an den • Kabelaußendurch- Signalkabelanschluss messer: 4 bis 11 mm angeschlossen sind, sollte der Außendurchmesser der Kabel zwischen 4 und 8 mm sein. (Optional) Dreiadriges •... -
Seite 8: Ö Ffnen Der Tür Des Wartungsfachs
Ö ffnen der Tür des Wartungsfachs • Die Gehäuseabdeckung von SUN2000 darf nicht geöffnet werden. • Bevor Sie die SUN2000 Wartungsfachtür öffnen, schalten Sie den nachgeschalteten AC- Ausgangsschalter und drei DC-Schalter unten aus. • Bei Regen oder Schnee öffnen Sie die Wartungsfachtür nicht. Wenn es sein muss, sollten Sie Schutzmaßnahmen ergreifen, damit kein Regen oder Schnee in das Wartungsfach eindringen kann. - Seite 9 3. Entfernen Sie die im Wartungsfach befindlichen Crimpmodule und bewahren Sie diese für den späteren Gebrauch gut auf. Bei einigen Modellen ist im Wartungsfach ein Dreiloch-Gummistopfen eingearbeitet. Bewahren Sie den Gummistopfen nach dem Entfernen für den späteren Gebrauch gut auf. Crimpmodul (Optional) Ersetzen des Crimpmoduls Wenn das AC-Ausgangsstromkabel einadrig ist, ersetzen Sie das Crimpmodul.
-
Seite 10: Entfernen Des Gummirings Aus Dem Crimpmodul
Entfernen des Gummirings aus dem Crimpmodul Schneiden Sie mit einer Schere die Verbindungen der Gummiringe ab, um sie zu entfernen. Alle Gummiringe werden auf die gleiche Weise entfernt. (Optional) Installieren des Solartracker-Stromkabels 1. Zwischen dem SUN2000 und dem Tracker-Controller muss zum Schutz ein Lasttrennschalter mit Sicherung oder ein Sicherungslasttrennschalter mit einer Spannung von mindestens 800 V, einer Stromstärke von 16 A und der Schutzart gM installiert werden. -
Seite 11: Anschließen Der Ac-Ausgangsstromkabel
Anschließen der AC-Ausgangsstromkabel • Entfernen Sie die entsprechenden Gummiringe streng nach dem Kabeldurchmesser, und stellen Sie sicher, dass das Crimpmodul nicht beschädigt ist. Andernfalls wird das Schutzniveau des Solarwechselrichters beeinflusst. • Stellen Sie sicher, dass die AC-Terminierungen feste und solide elektrische Verbindungen bieten. Andernfalls kann es zu einer Fehlfunktion des SUN2000 sowie zu Beschädigungen seines Klemmenblocks kommen und es können sogar thermische Ereignisse in Gang gesetzt werden. - Seite 12 Einadriges Kabel (vier Ringe) (drei Ringe) (zwei Ringe) (ein Ring)
-
Seite 13: Schließen Der Wartungsfachtür
Schließen der Wartungsfachtür Anschließen der DC-Eingangskabel Verkabelungsbeschreibung von Y-Zweig-Steckern Y-Zweig-Stecker können, basierend auf den folgenden empfohlenen Modellen, bei Huawei • oder den Herstellern bezogen werden: Wenn der Nennstrom der Sicherung des Y-Zweig- Steckers 15 A beträgt, wird das Modell 904095944 (Luxshare) oder A040959443039 (Comlink) empfohlen. - Seite 14 Verkabelungsregeln: 1. Nur ein Satz von Y-Zweig-Steckern kann für jeden MPPT verwendet werden. 2. Die PV+ auf der Wechselrichterseite muss an die PV+ auf der PV-Stringseite angeschlossen werden, und die PV– auf der Wechselrichterseite muss an die PV– auf der PV-Stringseite angeschlossen werden.
- Seite 15 b. Verkabelungsplan (mit Y-Zweig-Steckern, die an die PV-Module angeschlossen werden) c. Verkabelungsplan (mit Y-Zweig-Steckern, die an den Wechselrichter angeschlossen werden)
-
Seite 16: Auswählen Von Dc-Eingangsklemmen
Auswählen von DC-Eingangsklemmen Das SUN2000 verfügt über drei DC-Schalter (DC-SCHALTER 1, DC-SCHALTER 2 und DC- SCHALTER 3). DC-SCHALTER 1 steuert die Routen 1 bis 6 von den DC-Eingangsklemmen, DC-SCHALTER 2 die Routen 7 bis 12 und DC-SCHALTER 3 die Routen 13 bis 18. Wählen Sie die DC-Eingangsklemmen gemäß... -
Seite 17: Anschließen Der Dc-Eingangsstromkabel
Anschließen der DC-Eingangsstromkabel Positiver Metallkontakt Positiver Stecker 32.6020-22100-HZ (STAUBLI) Negativer Klick Negativer Metallkontakt Stecker Das Kabel darf sich nach dem Crimpen nicht entfernen lassen. Verwenden Sie Stellen Sie einen Multimeter sicher, dass die zum Messen der Klick Sicherungs- DC-Spannung. mutter fest befestigt wird. -
Seite 18: Verbinden Der Kommunikationskabel (4 - 8 Mm Vierloch-Gummistopfen)
Verbinden der Kommunikationskabel (4 - 8 mm Vierloch-Gummistopfen) Blockieren Sie bei Verwendung des Vierloch-Gummistopfens das unbenutzte Kabelloch mit einem Stopfen und ziehen Sie dann die Verschlusskappe fest. -
Seite 19: Verbinden Der Kommunikationskabel (4 - 8 Mm Zweiloch-Gummistopfen)
Verbinden der Kommunikationskabel (4 - 8 mm Zweiloch-Gummistopfen) Wenn drei Kommunikationskabel angeschlossen werden sollen, verwenden Sie den Dreiloch- Gummistopfen, der im Wartungsfach eingesteckt ist. Ü berprüfen der Montage 1. Das SUN2000 ist richtig und fest installiert. 2. Die DC-Schalter und der nachgeschaltete AC-Schalter sind auf „OFF“ gestellt. 3. -
Seite 20: Einschalten Des Systems
Einschalten des Systems Verwenden Sie vor dem Anschalten des AC-Schalters zwischen dem SUN2000 und dem Stromnetz ein Multimeter, um zu überprüfen, ob die AC-Spannung im angegebenen Bereich liegt. 1. Schalten Sie den AC-Schalter zwischen dem SUN2000 und dem Stromnetz ein. 2. - Seite 21 Alarmen, die Konfiguration von Parametern und die Durchführung von Routinewartungen. Die App heißt SUN2000. Scannen Sie den 2. Rufen Sie Huawei App Store (https://appstore.huawei.com) auf, suchen Sie QR-Code, um die nach SUN2000 und laden Sie das Installationspaket der App herunter. Sie App (Android) können auch das Installationspaket durch Scannen des QR-Codes...
- Seite 22 Verbindungsmodus Benutzer Anmeldeseite Schnelleinstellungen auswählen auswählen Funktionsmenü • Die Screenshots in diesem Dokument entsprechen der App-Version 3.2.00.003 (diese App ist nur derzeit nur auf Android-Smartphones verfügbar). • Bei Verwendung der WLAN-Verbindung lautet der Anfangsname des WLAN-Modul-SN WLAN-Hotspots Adapter- , und das Anfangspasswort lautet Changeme.
-
Seite 23: Ansprechpartner Im Kundendienst
E-Mail-Adresse für Service und Region Land Telefon Support Frankreich Deutschland Spanien eu_inverter_support@huawei.com 0080033888888 Europa Italien Niederlande Andere Länder Weitere Informationen finden Sie auf solar.huawei.com. Australien eu_inverter_support@huawei.com 1800046639 Türkei eu_inverter_support@huawei.com Nicht zutreffend 0080021686868/ Malaysia 1800220036 Asiatisch- Pazifischer apsupport@huawei.com (+66) 26542662 (Ortstarif) - Seite 24 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang, 518129 Shenzhen, Volksrepublik China solar.huawei.com...
