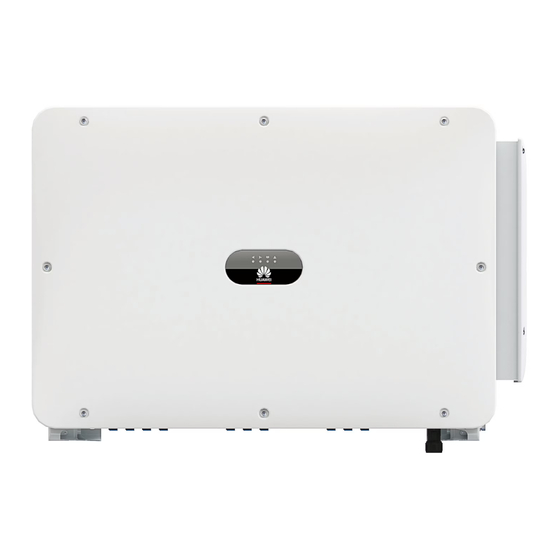

- Seite 1 SUN2000-Serie (75KTL, 100KTL, 110KTL, 125KTL) Kurzanleitung Ausgabe: 16 Teilenummer: 31500GMN Datum: 10.11.2021 HUAWEI TECHNOLOGIES CO., LTD.
-
Seite 2: Überblick
• Bevor Sie das Gerät montieren, lesen Sie das Benutzerhandbuch sorgfältig durch und machen Sie sich mit allen Produktinformationen und Sicherheitsvorkehrungen vertraut. Huawei ist nicht für Folgen haftbar, die durch Nichtbeachtung der in diesem Dokument und im Benutzerhandbuch genannten Bestimmungen zur Lagerung, zum Transport, zur Montage und zur Bedienung entstehen. - Seite 3 (1) DC-Eingangsklemmengruppe 1 (PV1-PV8, (2) (Optional) Schraubloch für DC-Schalter 1 über DC SWITCH 1 gesteuert) (3) DC-Schalter 1 (DC SWITCH 1) (4) DC-Eingangsklemmengruppe 2 (PV9–PV14, über DC SWITCH 2 gesteuert) (5) (Optional) Schraubloch für DC-Schalter 2 (6) DC-Schalter 2 (DC SWITCH 2) (7) DC-Eingangsklemmengruppe 3 (PV15–PV20, (8) (Optional) Schraubloch für DC-Schalter 3 über DC SWITCH 3 gesteuert)
-
Seite 4: Abmessungen
Montageanforderungen Winkel Platzbedarf Empfohlen: 600 mm ≤ unterer Abstand ≤ 730 mm Abmessungen... -
Seite 5: Montieren Eines Solarwechselrichters
Montieren eines Solarwechselrichters • Diese Kurzanleitung beschreibt die Montage eines Solarwechselrichters auf einer Halterung. Details zur Wandmontage finden Sie im Benutzerhandbuch. • Die M12x40-Schrauben werden zusammen mit dem Position zur Solarwechselrichter geliefert. Wenn die Befestigung des Schraubenlänge nicht den Montageanforderungen Sicherheits-Torx- entspricht, bereiten Sie selbst M12-Schrauben vor Schlüssels... -
Seite 6: Anschließen Der Kabel
2. (Optional) Montieren Sie die Schrauben, um die DC-Schalter zu sichern. • Gemäß australischen Standards werden die Schrauben für DC-Schalter mit Solarwechselrichtern geliefert. Die Schrauben werden zum Sichern von DC-Schaltern (DC SWITCH 1, DC SWITCH 2 und DC SWITCH 3) verwendet, damit diese nicht versehentlich eingeschaltet werden. -
Seite 7: Vorbereitungen
Vorbereitungen • S und S sind die Leiterquerschnitte der Netzkabel bzw. der PE-Kabel. • Der Kabeldurchmesser sollte den lokalen Kabelnormen entsprechen. • Die folgenden Faktoren beeinflussen die Kabelauswahl: Nennstrom, Typ des Kabels, Routing- Verfahren, Umgebungstemperatur und maximale gewünschte Leitungsverluste. Kabelbeschreibung des 3-poligen Modells (125KTL) Nr. - Seite 8 Kabelbeschreibung des 4-poligen Modells (75KTL/100KTL/110KTL) Leiterquerschnitts Kabel Außendurchmesser fläche Kabel für den Außenbereich und M10- PE-Kabel ≥ S/2 Nicht zutreffend Kabelschuh-/DT-Klemme Stromkabel Dreiadriges Kupferkabel mit Dual-Layer- des Tracking- 10 mm 18 mm – Schutz für den Außenbereich Systems • Wenn Sie ein Erdungskabel am Erdungspunkt des Gehäuses anschließen und kein Neutralleiter verwendet wird, werden ein für den...
-
Seite 9: Anschließen Eines Pe-Kabels
Anschließen eines PE-Kabels • Es wird empfohlen, das PE- Reservierter PE-Punkt Kabel des Solarwechselrichters an einen möglichst nahe gelegenen Erdungspunkt anzuschließen. Verbinden Sie die PE-Punkte aller Solarwechselrichter im selben Array, um die Potenzialverbindungen zu PE- Kabeln sicherzustellen. • Es wird empfohlen, das PE- Kabel nach dem Anschließen mit Silicagel zu bestreichen oder einen Silicaanstrich zu... -
Seite 10: Einadriges Kabel
3. Entfernen Sie die Zubehörteile und legen Sie sie beiseite. 4. Wählen Sie eine geeignete Kabeldurchführung an der Leiste für den Typ des AC-Ausgangsstromkabels. 4-poliges Modell 3-poliges Modell Mehradriges Kabel Einadriges Kabel... -
Seite 11: Entfernen Der Gummiringe Von Der Kabeldurchführungsleiste
Entfernen der Gummiringe von der Kabeldurchführungsleiste Schneiden Sie mit einer Schere die entsprechenden Verbindungen der Gummiringe ab. Alle Gummiringe werden auf die gleiche Weise entfernt. Entfernen Sie die entsprechenden Gummiringe strikt nach dem Kabeldurchmesserbereich und stellen Sie sicher, dass die Kabeldurchführungsleiste nicht beschädigt wird. Andernfalls kann sich dies auf den Schutzgrad des Solarwechselrichters auswirken. -
Seite 12: Anschließen Des Ac-Ausgangsstromkabels
Anschließen des AC-Ausgangsstromkabels • In diesem Abschnitt wird beschrieben, wie Sie ein AC-Ausgangsstromkabel für das 3-polige Modell anschließen. • Der Außendurchmesser des Kabels kann mit dem Linealaufkleber im Wartungsfach gemessen werden. • Stellen Sie sicher, dass das AC-Ausgangskabel gesichert ist. Nichtbeachtung kann zu Fehlfunktionen des Solarwechselrichters oder zu Schäden an der Klemmleiste führen, beispielsweise durch Ü... -
Seite 13: Methode Zur Einadrigen Verbindung
Methode zur einadrigen Verbindung Das 32–36 mm lange Kabel wird nur von einigen Modellen unterstützt. Schauen Sie auf dem entsprechenden Etikett nach, um herauszufinden, welche Länge unterstützt wird. Kabelverbindungen des 3-poligen Modells (125KTL) Vieradriges Kabel Dreiadriges Kabel Einadriges Kabel... -
Seite 14: Schließen Der Wartungsfachtür
Kabelverbindungen des 4-poligen Modells (75KTL/100KTL/110KTL) Fünfadriges Kabel Vieradriges Kabel Vieradriges Kabel Dreiadriges Kabel (einschließlich PE) (einschließlich N) Einadriges Kabel Einadriges Kabel (einschließlich N) (ausschließlich N) Schließen der Wartungsfachtür... -
Seite 15: Anschließen Der Dc-Eingangskabel
Stellen Sie sicher, dass der PV-Modulausgang gut gegen die Erde isoliert ist. Beschreibung der Verkabelung von Y-Verbindungssteckern • Y-Verbindungsstecker können, basierend auf den folgenden empfohlenen Modellen, bei Huawei oder den Herstellern bezogen werden: Wenn der Nennstrom der Sicherung des Y- Verbindungssteckers 15 A beträgt, werden die Modelle 904095944 (Luxshare) oder A040959443039 (Comlink) empfohlen. - Seite 16 SUN2000s enthaltenen DC-Klemmen, um Teil B mit den PV-Strings mit dem SUN2000s zu verbinden. (empfohlen) Von Huawei Teil A kann direkt mit dem SUN2000 verbunden empfohlene Modelle werden. Teil B wird nicht benötigt. Um sicherzugehen, dass die Klemmen von Teil A...
-
Seite 17: Anschließen Eines Dc-Eingangsstromkabels
• Es wird empfohlen, die Y-Verbindungsstecker von der PV-Stringseite aus anzuschließen und mit den PV-Trackern zu verbinden. Die DC-Eingangsklemmen des Solarwechselrichters nehmen leicht Schaden, wenn sie • Druckbelastungen ausgesetzt werden. Wenn die Y-Verbindungsstecker mit dem Solarwechselrichter verbunden werden, befestigen und sichern Sie die Stecker, um den Druck auf die DC-Eingangsklemmen so weit wie möglich zu verringern. - Seite 18 Plus-Metallkontakt Plus-Steckverbinder PV-CZM-22100 Minus- Minus-Metallkontakt Steckverbinder Klick Das Kabel darf sich nach dem Aufcrimpen nicht abziehen lassen. Stellen Sie Messen Sie mit einem Multimeter, sicher, dass die das auf DC-Messung Sicherungsmutt er fest eingestellt ist, die angezogen Gleichspannung. Klick ist. Maulschlüssel PV-MS Anschluss der Steckverbinder:...
-
Seite 19: Montieren Des Rs485-Kommunikationskabels
Montieren des RS485-Kommunikationskabels • Der Solarwechselrichter unterstützt das RS485- und das MBUS-Kommunikationsprotokoll. Wenn der MBUS-Kommunikationsmodus verwendet wird, müssen Sie das Netzkommunikationskabel nicht an den RS485-1-Anschluss anschließen. • In diesem Abschnitt wird der Anschluss von drei Kommunikationskabeln beschrieben. • Beim Verlegen von Kommunikationskabeln müssen diese von den Stromkabeln getrennt werden, um die Kommunikation nicht zu beeinträchtigen. -
Seite 20: Verbinden Der Rs485-Kommunikationskabel (4-8 Mm Vierloch-Gummistopfen)
Verbinden der RS485-Kommunikationskabel (4–8 mm Vierloch-Gummistopfen) Anzahl der Kommunikationskabel Verbinden der RS485-Kommunikationskabel (4–8 mm Zweiloch- oder Vierloch-Gummistopfen) Drei Ein oder zwei Kommunikationsabel Kommunikationskabel Ein Kommunikationskabel... -
Seite 21: Ü Berprüfen Der Montage
Ü berprüfen der Montage Akzeptanzkriterien Der Solarwechselrichter ist korrekt und fest montiert. Die DC-Schalter und der nachgeschaltete AC-Schalter sind auf „OFF“ (AUS) gestellt. Alle Kabel sind korrekt und sicher angeschlossen. Nicht verwendete Klemmen und Anschlüsse sind durch Kappen wasserdicht verschlossen. Die Montageabstände sind ausreichend und die Montageumgebung ist sauber und aufgeräumt. - Seite 22 Kontrollleuc Status (blinkt schnell: 0,2 s Beschreibung lang ein und dann 0,2 s lang aus; blinkt langsam: 1 s lang ein und dann 1 s lang aus) Leuchtet grün Mindestens ein PV-String ist ordnungsgemäß Verbindungsk angeschlossen und die DC-Eingangsspannung der ontrollleuchte entsprechenden MPPT-Schaltung beträgt mindestens 200 V.
- Seite 23 über das WLAN-Modul, das Bluetooth-Modul oder das USB-Datenkabel, um Funktionen wie Alarmabfrage, Parametereinstellungen und Routinewartung zu gewährleisten. • Greifen Sie auf den Huawei App Store (https://appstore.huawei.com) zu, suchen Sie nach FusionSolar oder SUN2000 und laden Sie das App-Installationspaket herunter. Szenario, bei dem Solarwechselrichter mit dem intelligenten FusionSolar PV-Verwaltungssystem verbunden werden 1.
- Seite 24 • Die Screenshots in diesem Dokument entsprechen der FusionSolar-App-Version 5.7.008 (diese App ist derzeit nur auf Android-Smartphones verfügbar). • Die Screenshots in diesem Dokument entsprechen der SUN2000-App-Version 3.2.00.013 (diese App ist derzeit nur auf Android-Smartphones verfügbar). • Bei Verwendung der WLAN-Verbindung lautet der Anfangsname des WLAN-Hotspots WLAN-Modul-SN Adapter- und das Anfangspasswort lautet Changeme.
- Seite 25 Huawei Technologies Co., Ltd. Huawei Industrial Base, Bantian, Longgang Shenzhen 518129 Volksrepublik China solar.huawei.com...
