Montage des Fußteils
Die DL18 IC / DL19 IC Bodenplatte wird mit vier M6- und zwei M8-Gewindebohrungen geliefert.
1. Montieren Sie den Boden der Säule mit vier M6- oder zwei M8-Schrauben mit den folgenden Spezifikatio-
nen an den Tischfüßen:
Qualität: min. Klasse 8.8
Länge: Mindestens 10 mm (plus Fußstärke)
Maximal 16 mm (plus Fußstärke) für M6
Maximal 14 mm (plus Fußstärke) für M8
2. Ziehen Sie die Schrauben gut an (Anzugsmoment: maximal 10 Nm).
Die Bohrungen im Fuß müssen ausreichend größer als ø6/ø8 sein, damit die Schraubenköpfe vollständig in den
Fuß eingeschraubt werden können.
4xM6
2xM8
M8
Drawing No.: SAMLET_SKRUE_BILLED
Drawing No.: SAMLET_SKRUE_BILLED
DL18 IC / DL19 IC Bodenplatte
M6

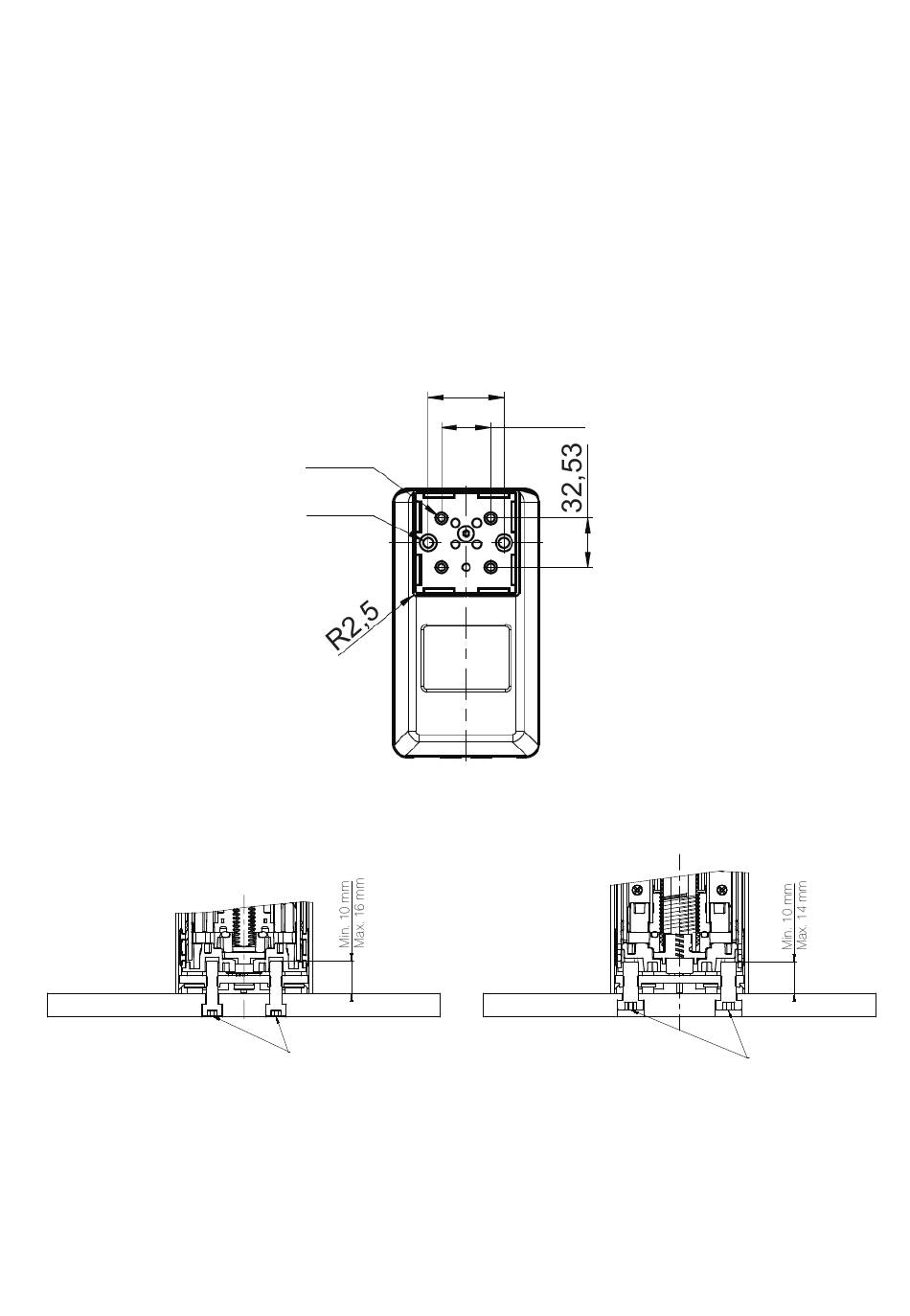

Säulenboden auf Tischfuß montiert (links: M6; rechts: M8)
