F
1.
Raccordements et organes de service
1.1
1.2
1.2.1. Entrée DMX
M12, Code A, Connecteur mâle à 5 pôles
1.2.2.
M12, Code A, Connecteur femelle à 5 pôles
1.2.3.
Connecteur male à 2 pôles, type: Wieland RST20i2 Best.Nr.:96.022.2153.1
1.2.4.
Connecteur femelle à 2 pôles, type: Wieland RST20i2 Best.Nr.:96.021.2153.1
085501936a.doc
Downloaded from
www.Manualslib.com

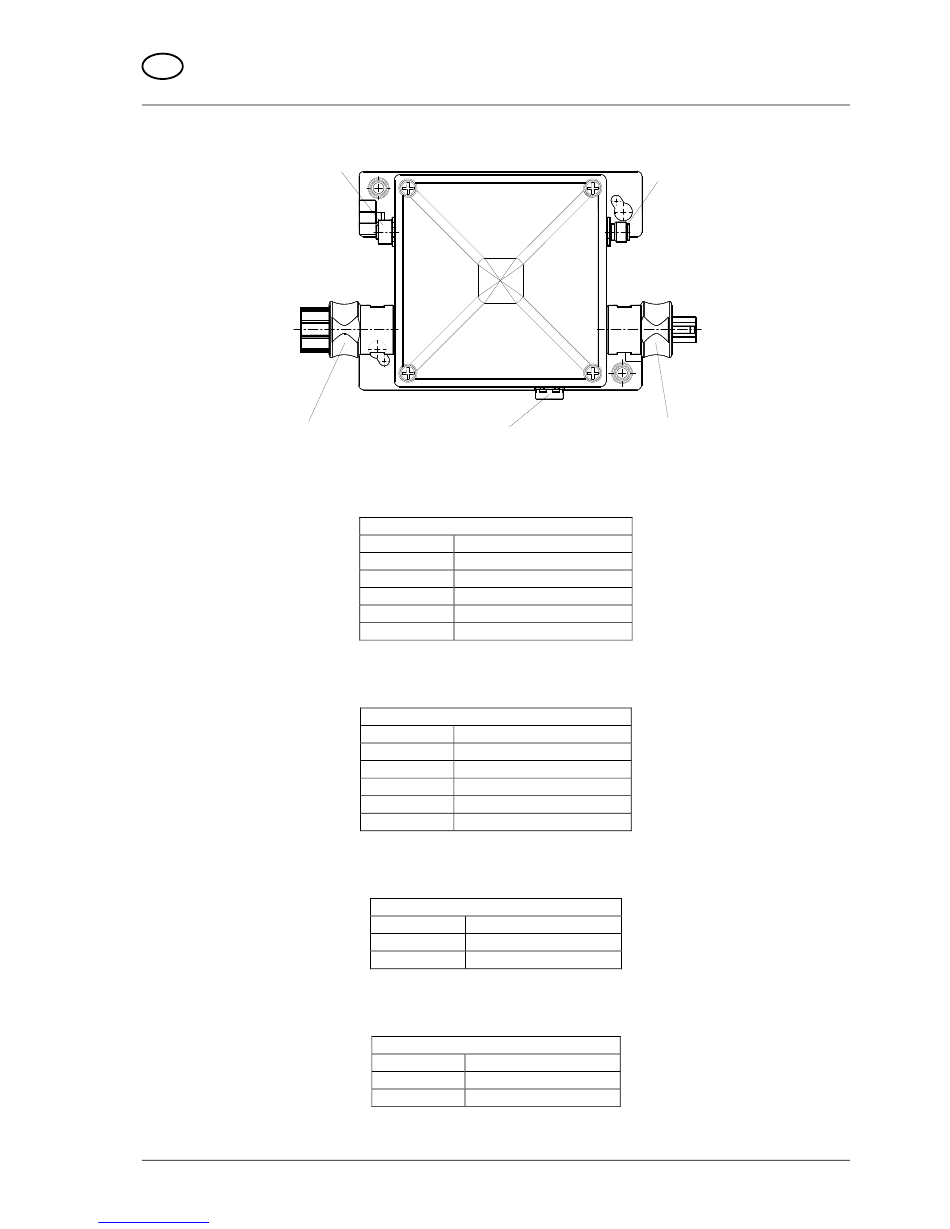

Notice de la lampe Quadro-A-DMX
Vue d'ensemble
Sortie DMX
Sortie alimentation
Organes de service
Sortie DMX
Entrée alimentation
Sortie alimentation
manuals search engine
Élément
compensation
type: Binder 09-0433-387-05
Entrée DMX
Pin
Fonction
1
Écran
2
non utilisée
3
non utilisée
4
Bus +
5
Bus -
type: Binder 09-0434-387-05
Sortie DMX
Pin
Fonction
1
Écran
2
non utilisée
3
non utilisée
4
Bus +
5
Bus -
Entrée alimentation
Pin
Fonction
L
L
N
N
Sortie alimentation
Pin
Fonction
L
L
N
N
13 / 28
Entrée DMX
Entrée alimentation
30084-040-1a
