SystemAir MAXI 1100 Installationsanleitung Seite 6

D

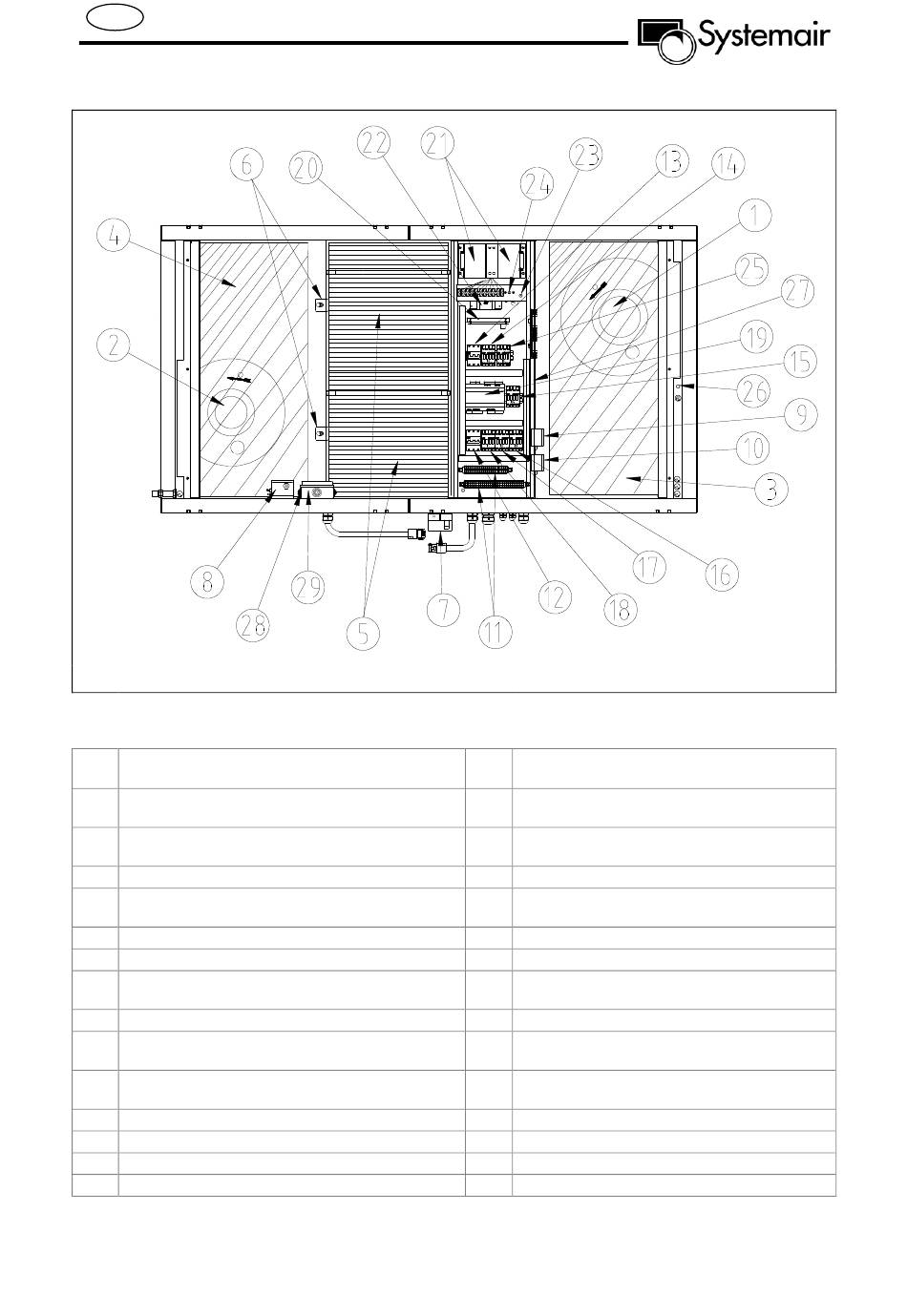

Abb. 6
MAXI 1500, 2000 - Beschreibung
Zuluftvnetilator mit Inspektionsöffnungen zum
1.
Prüfen der Laufrichtung
Abluftventilator mit Inspektionsöffnungen zum
2.
Prüfen der Laufrichtung
3.
Abluftfilter, EU7
4.
Frischluftfilter, EU7
5.
Wärmetauscherblock
6. Befestigungsschellen, Wärmetauscherblock
7. Motor, Absperrklappe des Wärmetauschers
8.
Frischluftfilterwächter
9.
Zuluftventilatorwächter
10.
Abluftfilterwächter
Klemmenblock, Stromversorgung und externe
11.
Anschlüsse
12. Sicherung, Steuerkreis und Gebläse
13.
Sicherung, EL-Heizgruppe (EL-Einheiten)
14.
Schaltschütz, EL-Heizgruppe (K5) (EL-Einheiten)
15.
Schaltschütz, Abluftventilatorgeschw. reduz. (K4)
Schaltschütz, Abluftventilatorgeschw. normal
16.
(K3)
Schaltschütz, Zuluftventilatorgeschw. reduz.
17.
(K2)
Schaltschütz, Zuluftventilatorgeschw. normal
18.
(K1)
19.
Controller Corrigo E28
Electron. Temperaturregler, Impulsgeber (EL-
20.
Einheiten)
21. Trafo, Ventilatorgeschw.
22. Trafo 24V AC, Steuerkreis
Überhitzschutz EL-Heizgruppe, manueller
23.
Reset
24.
Überhitzschutz EL-Heizgruppe, autom. Reset
Schaltschütz, Trafo für
25.
Ventilatorgeschw.regulierung (K6)
26. Sensor, Zulufttemperatur
27. Sensor, Ablufttemperatur
28.
Sensor, Frischlufttemperatur
29.
Sensor, Enteisungstemperatur
