SystemAir MAXI 1100 Installationsanleitung Seite 5

D

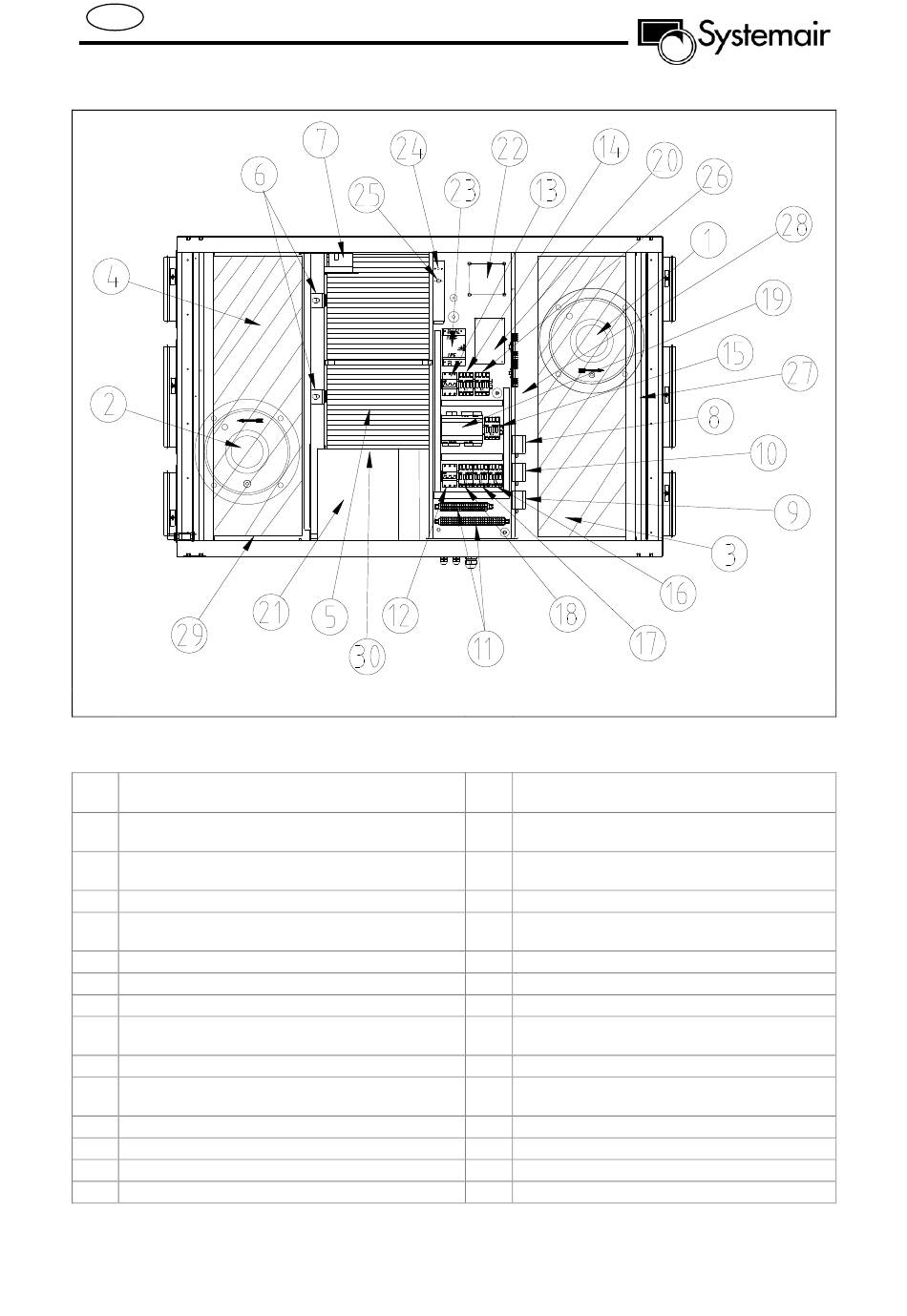

Abb. 5
MAXI 1100 - Beschreibung
Zuluftventilator mit Inspektionsöffnungen zum
1.
Prüfen der Laufrichtung
Abluftventilator mit Inspektionsöffnungen zum
2.
Prüfen der Laufrichtung
3.
Abluftfilter, EU7
4.
Frischluftfilter, EU7
5.
Wärmetauscherblock
6. Befestigungsschellen, Wärmetauscherblock
7. Motor der Nebenklappe
8. Frischluftfilterwächter
9.
Zuluftventilatorwächter
10.
Abluftfilterwächter
Klemmenblock, Stromversorgung und externe
11.
Anschlüsse
12. Sicherung, Steuerkreis und Gebläse
13. Sicherung, EL-Heizgruppe (EL-Einheiten)
14.
Schaltschütz, EL-Heizgruppe (K5) (EL-Einheiten)
15.
Schaltschütz, Abluftventilaotrgeschw. reduz. (K4)
Schaltschütz, Abluftventilatorgeschw. normal
16.
(K3)
Schaltschütz, Zuluftventilatorgeschw. reduz.
17.
(K2)
Schaltschütz, Zuluftventilatorgeschw. normal
18.
(K1)
19.
Controller Corrigo E28
Electron. Temperaturregler, Impulsgeber (EL-
20.
Einheiten)
21. Bypass-Sektion
22. Trafo, Ventilatorgeschw.
23. Trafo 24V AC, Steuerkreis
Überhitzschutz EL-Heizgruppe, manueller
24.
Reset
25.
Überhitzschutz EL-Heizgruppe, autom. Reset
26.
Schaltschütz, Durchsatzanzeiger (K6)
27. Sensor, Zulufttemperatur
28. Sensor, Ablufttemperatur
29.
Sensor, Frischlufttemperatur
30.
Sensor, Enteisungstemperatur
