PEDROLLO DG PED 3 Bedienungsanleitung
Automatisches druckerhöhungssystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
IT
ISTRUZIONI PER L'USO
EN INSTRUCTIONS FOR USE
ES INSTRUCCIONES DE USO
FR MODE D'EMPLOI
DE BEDIENUNGSANLEITUNG
PT INSTRUÇÕES PARA A UTILIZAÇÃO
RU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Sistema di pressurizzazione automatico con inverter
Automatic pressurisation system with inverter
Sistema de presurizacion automatico con inverter
Système de pressurisation automatique avec onduleur
Automatische druckbeaufschlagungsanlage mit inverter
Sistema de pressurização automático com inversor
Автоматическая система герметизации с инвертором
MADE IN ITALY
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für PEDROLLO DG PED 3
Inhaltszusammenfassung für PEDROLLO DG PED 3

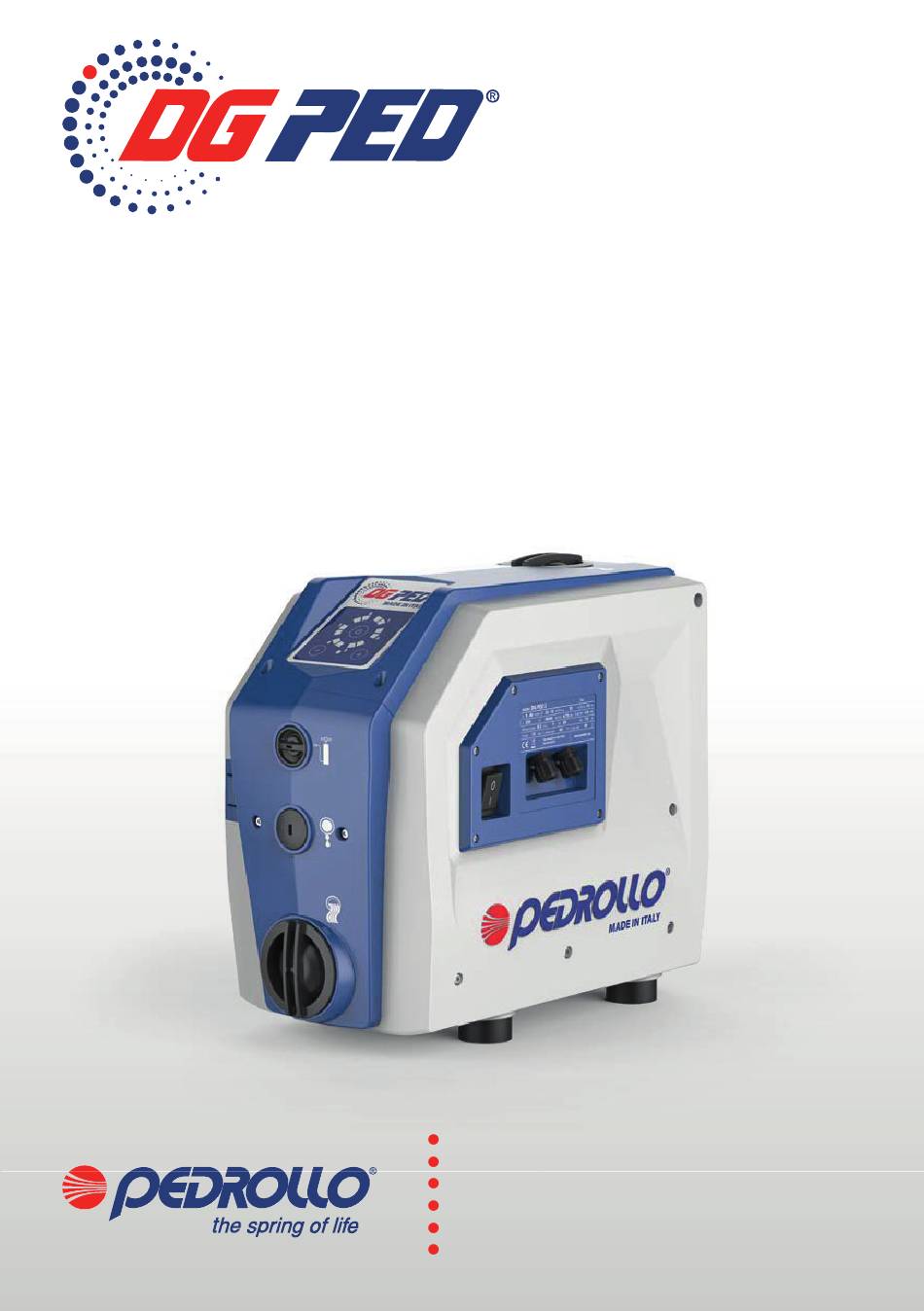

- Seite 1 Sistema di pressurizzazione automatico con inverter MADE IN ITALY ISTRUZIONI PER L’USO EN INSTRUCTIONS FOR USE ES INSTRUCCIONES DE USO FR MODE D’EMPLOI DE BEDIENUNGSANLEITUNG PT INSTRUÇÕES PARA A UTILIZAÇÃO RU ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Automatic pressurisation system with inverter Sistema de presurizacion automatico con inverter Système de pressurisation automatique avec onduleur Automatische druckbeaufschlagungsanlage mit inverter Sistema de pressurização automático com inversor...
- Seite 60 DE - BEDIENUNGSANLEITUNG INHALT ALLGEMEINE INFORMATIONEN ........................61 SICHERHEITSVORSCHRIFTEN ........................61 BESCHREIBUNG DES GERÄTS ........................62 TECHNISCHE DATEN ..........................63 BETRIEBSGRENZEN ..........................63 LEISTUNGSKURVEN ..........................63 LEUCHTANZEIGEN ...........................64 INSTALLATION UND HYDRAULIKANSCHLÜSSE ..................64 AUFFÜLLEN UND EINSCHALTEN .......................66 EINSTELLUNG DES BETRIEBSDRUCKS ......................68 AUFPUMPEN DES AUSDEHNUNGSGEFÄSSES....................68 WAHL DES BETRIEBS MIT AUTOMATISCHER ANSAUGUNG ................69 ELEKTRISCHE ANSCHLÜSSE DER AUSDEHNUNGSKARTE ................69 ALARME ..............................70 STÖRUNGSSUCHE ...........................71...
-
Seite 61: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Vorschriften für die Installation entsprechend ausgeführt werden; Originalbedienungsanleitung. • Der Hersteller lehnt jede Haftung ab für Schäden, die durch Das vorliegende Handbuch muss das Gerät, auf das es sich nicht zweckmäßigen Gebrauch des Geräts entstehen, und bezieht, stets begleiten und an einem gut zugänglichen und er ist nicht haftbar für Schäden, die durch Wartungs- oder geeigneten Ort aufbewahrt werden, damit das für den Ge- Reparatureingriffe auftreten, die von nicht qualifiziertem... -
Seite 62: Beschreibung Des Geräts

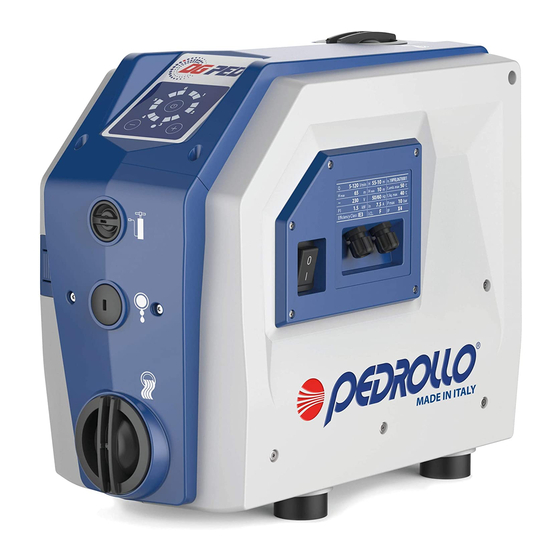

BESCHREIBUNG DES GERÄTS DG PED ist ein System für die automatische Druckbeauf- auch an bereits vorhandene Anlagen. Soweit gesetzlich schlagung mit Inverter, in dessen Innenbereich Folgendes zulässig, ist das Gerät für den Einsatz am Wasserversor- eingebaut ist: eine automatisch ansaugende Hochleistungs- gungsnetz geeignet. -
Seite 63: Technische Daten
• Dauerbetrieb S1 – 10 A DG PED 5 • Vertikale Betriebsposition P1 Maximale Leistungsaufnahme: – 1.0 kW DG PED 3 SAUBERES WASSER – 1.5 kW DG PED 5 Schutzgrad IP X4 FÜR DEN HAUSHALT Set Werkseitig eingestellter Sollwert 3 bar Sicherung 12.5 A (mit Schnellauslösung) -
Seite 64: Leuchtanzeigen
LEUCHTANZEIGEN GRÜNE LEDS KREISMODUS ROTE LED GRÜNE LED AUSSER BETRIEB PUMPE IN BETRIEB DG PED steht unter Spannung, ist aber außer Betrieb. DG PED steht unter Spannung, und die Pumpe ist in Betrieb. GRÜNE LEDS KREISMODUS GRÜNE LED GRÜNE LED BLINKEND STANDBY PUMPE IN DER STOPP-PHASE... - Seite 65 Die Standfüße betätigen, um das Die Gabeldeckel entfernen. Die Gabeln entfernen. DG PED korrekt zu nivellieren. Die Krümmer samt O-Ring ein- Die Gabeln korrekt einfügen. Die Gabeldeckel einsetzen. fügen. Die Ansaugleitung muss einen Mindestquerschnitt von 1” aufweisen und perfekt versiegelt sein . Es kann ein Ausdehnungsgefäß...
-
Seite 66: Auffüllen Und Einschalten
AUFFÜLLEN UND EINSCHALTEN (nur für qualifiziertes Personal) DG PED nie im Trockenlauf betreiben, um die mechanische Dichtung nicht zu beeinträchtigen. FALL A: Betrieb UNTER DEM PEGEL (Tank oder Wassernetz) Alle Ventile öffnen, um die Wasserpumpe aufzufüllen. Den Stecker an das Stromnetz anschließen. Die Taste drücken, um das DG PED zu starten. -
Seite 67: Grüne Led
Den Verschluss zum Auffüllen und den Entlüftungsstop- Den Stecker an das Stromnetz anschließen . fen aufschrauben und entfernen. Den Schalter auf “I” stellen. Ungefähr 1.5 Liter Wasser einfüllen, bis Wasser aus der Entlüftungsöffnung austritt. Den Verschluss zum Auffüllen und den Entlüftungsstop- fen wieder zuschrauben. -
Seite 68: Einstellung Des Betriebsdrucks
EINSTELLUNG DES BETRIEBSDRUCKS Der BETRIEBSDRUCK wird über die grünen LEDS angezeigt, die an der Bedientafel eingeschaltet sind. Der BETRIEBSDRUCK des DG PED liegt im Bereich zwischen mindestens 1 bar und maximal 5.5 bar. Für die Einstellung: • Die Taste drücken, um den BETRIEBSDRUCK anzuzeigen. •... -
Seite 69: Wahl Des Betriebs Mit Automatischer Ansaugung
WAHL DES BETRIEBS MIT AUTOMATISCHER ANSAUGUNG (nur für qualifiziertes Personal) Die Pumpe verlässt das Werk in der Version mit AUTOMATISCHER ANSAUGUNG; wenn der Betrieb unter dem Pegel gewährleistet ist oder die Zufuhr bereits unter Druck erfolgt, kann die Funktion der automatischen Ansaugung ausgeschlossen werden, indem der unten abgebildete Hebel in die vertikale Position gedreht wird. -
Seite 70: Alarme
ALARME GRÜNE LED BLINKEND + ROTE LED BLINKEND ALARM 1 = Trockenlauf. Wird ausgelöst, wenn 7 Sekunden lang auf der Saugseite kein GRÜNE LED Wasser vorhanden ist. Überprüfen, ob Wasser angesaugt wird und die Pumpe BLINKEND auffüllen. DG PED führt nach 1 Minute, 15 Minuten, 30 Minuten, 1 Stunde, 1 Stunde, usw. automatische Versuche für den Neustart aus. -
Seite 71: Störungssuche
STÖRUNGSSUCHE PROBLEM LED-ANZEIGE EINGRIFF Die Tastatur schaltet LEDS ausgeschaltet. Überprüfen, ob der seitliche Schalter auf "I" steht. sich nicht ein. Überprüfen, ob die Stromversorgung vom Netz vorhanden ist, überprüfen, ob der Differentialschalter geeignet ist. Die Pumpe startet Rote LED dauerhaft Die Pumpe durch Drücken der Taste I/O in Betrieb setzen. -
Seite 72: Abmessungen
Wir erklären in alleiniger Verantwortung, dass das betreffende Produkt den Bestimmungen der folgenden Gemeinschaftsrichtli- nien, einschließlich der letzten Änderungen, und den einschlägigen nationalen Rechtsvorschriften zu ihrer Umsetzung entspricht: 2006/42/EU, 2014/35/EU, 2014/30/EU, 2009/125/EU, 547/2012/EU, 2011/65/EU, 2015/863/EU, 1907/2006/EU, 2012/19/UE Pedrollo S.p.A. San Bonifacio, 15/05/2019 Der Präsident... - Seite 104 PEDROLLO S.p.A. Via E. Fermi, 7 37047 – San Bonifacio (VR) - Italy Tel. +39 045 6136311 – Fax +39 045 7614663 e-mail: sales@pedrollo.com – www.pedrollo.com Cod 12039901DGPED 02-20...
