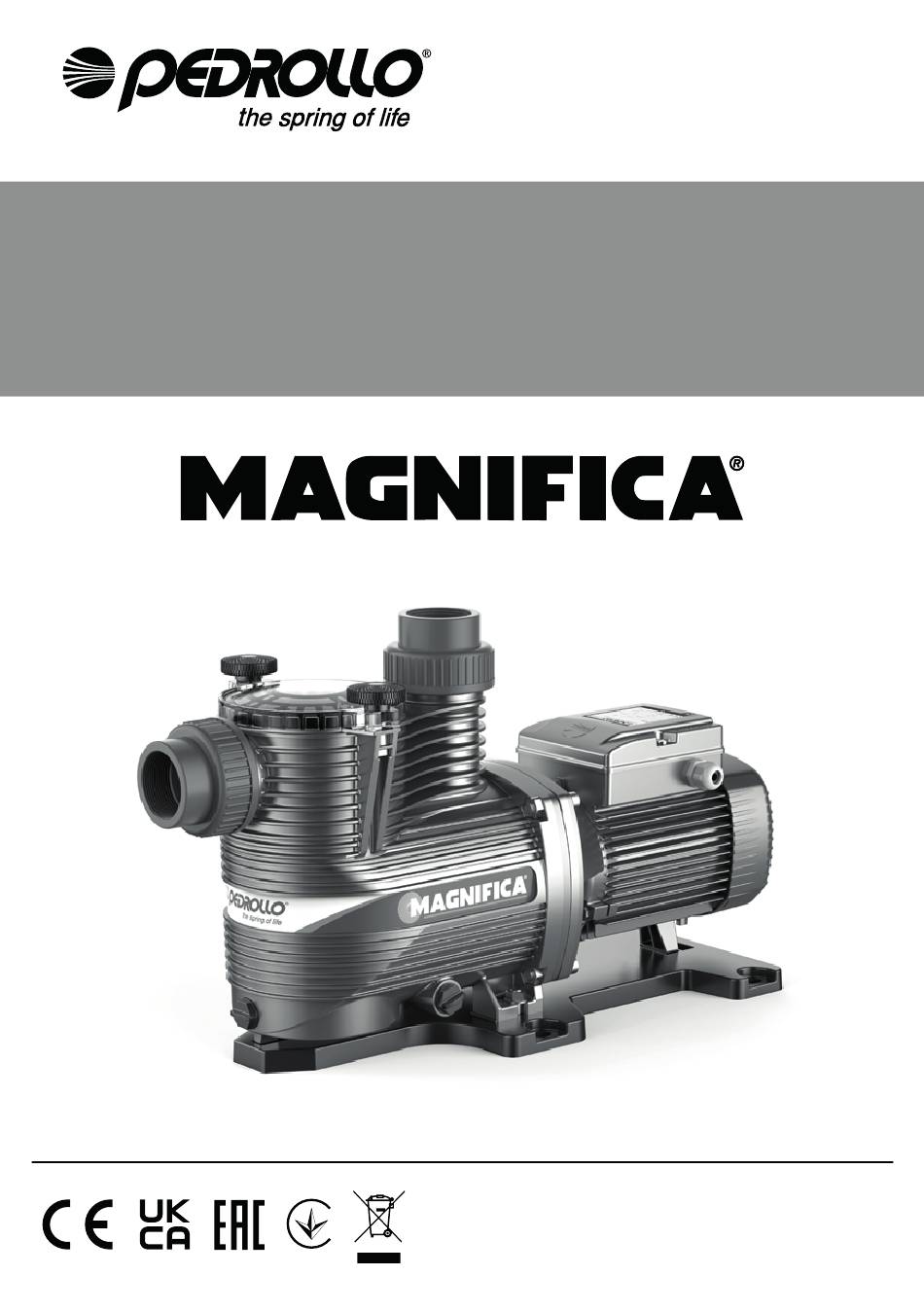

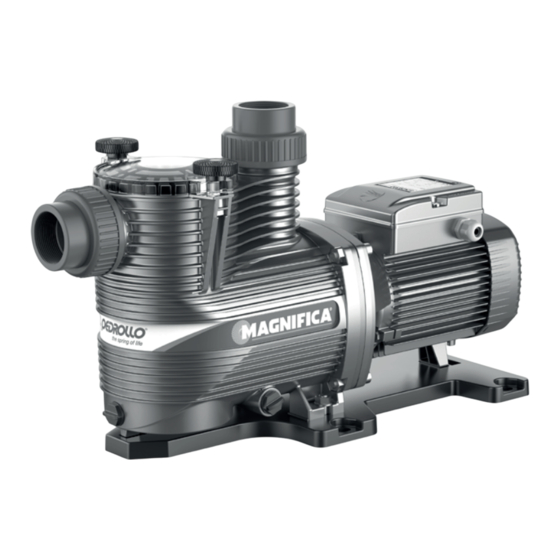

PEDROLLO MAGNIFICA Originalbetriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 36

Quicklinks

Diese Anleitung herunterladen
IT ISTRUZIONI ORIGINALI PER L'USO
EN ORIGINAL INSTRUCTIONS FOR USE
DE ORIGINAL-BETRIEBSANLEITUNG
ES INSTRUCCIONES ORIGINALES DE USO
FR MODE D'EMPLOI ORIGINAL
RU ОРИГИНАЛЬНАЯ ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
IT Corretto smaltimento dei RAEE (DIRETTIVA 2012/19/UE)
EN Correct disposal of WEEE (DIRECTIVE 2012/19/EU)
FR Les bons gestes de l'élimination des DEEE (DIRECTIVE 2012/19/UE)
DE Korrekte entsorgung von Elektro - und Elektronik - Altgeräten (RICHTLINIE 2012/19/EU)
ES Eliminación correcta de RAEE (DIRECTIVA 2012/19/UE)
PEDROLLO S.p.A.
Via E. Fermi, 7 37047 – San Bonifacio (VR) - Italy
Tel. +39 045 6136311 – Fax +39 045 7614663
e-mail: sales@pedrollo.com – www.pedrollo.com
cod 12039901MAGNI
ITALIANO
ENGLISH
DEUTSCH
ESPAÑOL
FRANÇAIS
РУССКИЙ
MADE IN ITALY
00/21

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für PEDROLLO MAGNIFICA

Inhaltszusammenfassung für PEDROLLO MAGNIFICA

  • Seite 1 PEDROLLO S.p.A. Via E. Fermi, 7 37047 – San Bonifacio (VR) - Italy Tel. +39 045 6136311 – Fax +39 045 7614663 e-mail: sales@pedrollo.com – www.pedrollo.com cod 12039901MAGNI 00/21 IT ISTRUZIONI ORIGINALI PER L’USO ITALIANO EN ORIGINAL INSTRUCTIONS FOR USE...
  • Seite 3 ISTRUZIONI PER L’USO ............2 INSTRUCTIONS FOR USE ............18 ORIGINAL-BETRIEBSANLEITUNG ..........34 INSTRUCCIONES DE USO ............50 MODE D’EMPLOI ..............66 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ .........82...

  • Seite 4: Inhaltsverzeichnis

    IT - ISTRUZIONI ORIGINALI PER L’USO INDICE INFORMAZIONI GENERALI ............................3 NORME DI SICUREZZA ..............................3 SIMBOLOGIA ..................................3 NORME GENERICHE................................3 DISPOSITIVI DI SICUREZZA ..............................4 RISCHI RESIDUI ................................... 4 DISPOSITIVI DI PROTEZIONE INDIVIDUALI ........................... 5 TRASPORTO E MOVIMENTAZIONE ..........................

  • Seite 5: Informazioni Generali

    • Al ricevimento della merce effettuare subito un’ispezione per accertarsi che l’apparecchiatura non abbia subito danni du- rante il trasporto. Nel caso si riscontrassero anomalie, si raccomanda di comunicarlo tempestivamente, non oltre 5 giorni dal ricevimento al nostro rivenditore o, in caso di acquisto diretto, al servizio assistenza clienti Pedrollo. NORME DI SICUREZZA SIMBOLOGIA Nel presente manuale sono stati usati dei simboli che hanno il seguente significato.

  • Seite 6: Dispositivi Di Sicurezza

    • Si raccomanda si effettuare la manutenzione periodica suggerita e di sostituire tempestivamente i componenti danneg- giati o usurati. Usare solo ricambi originali Pedrollo forniti da un rivenditore autorizzato o dalla stessa Azienda • L’utilizzo di ricambi non originali, manomissioni o usi impropri, fanno decadere la garanzia sul prodotto.

  • Seite 7: Dispositivi Di Protezione Individuali

    Si consiglia di: • Svolgere tutte le attività di manutenzione con impianto spento e prevedendo una protezione dalla possibile riaccensione automatica. • Al termine dei lavori rimontare completamente tutte le protezioni previste. Folgorazione Durante il normale funzionamento i contatti elettrici sono protetti da barriere meccaniche; tuttavia è possibile rimuoverle. Il pericolo di folgorazione è...

  • Seite 8: Descrizione Tecnica

    Tensione di alimentazione e frequenza Monofase fino a 240 V – 50/60Hz Trifase fino a 480 V – 50/60 Hz Pressione sonora ≤70 dBA (Magnifica 5); ≤65 dBA (Magnifica 1-2-3-4) Avviamenti/ora max 30 ad intervalli regolari Pressione massima ammessa nel corpo pompa 2.5 bar...

  • Seite 9: Dimensioni, Interassi E Fori Di Fissaggio

    BOCCHE DIMENSIONI mm Monofase Trifase DN1 DN2 1~ 3~ MAGNIFICA - 1m MAGNIFICA - 1T 294 583 240 113 353 155 4.3 10.5 235 10.8 10.3 MAGNIFICA - 2m MAGNIFICA - 2T 12.0 11.5 2" 2" MAGNIFICA - 3m MAGNIFICA - 3T 16.5 16.3...

  • Seite 10: Installazione

    INSTALLAZIONE INFORMAZIONI GENERALI L’installazione deve avvenire in luogo areato e protetto dalle intemperie, con asse della pompa in oriz- zontale e basamento verso il basso. È assolutamente vietata l’installazione in atmosfera potenzial- mente esplosiva. • Prevedere spazio sufficiente intorno alla pompa per garantire la ventilazione del motore, per controllare la libera rotazione del motore con cacciavite ed il senso di rotazione (solo nel trifase), per l’...
  • Seite 11 Tubazioni di aspirazione • Le tubazioni in aspirazione devono essere a perfetta tenuta per evitare l’ingresso di aria nell’impianto. Nel caso di instal- lazione sotto battente (al di sotto del livello dell’acqua) inserire una saracinesca sia all’aspirazione che alla mandata per isolare la pompa dall’impianto, possibilmente il più...

  • Seite 12: Collegamento Elettrico

    Pompa sotto il livello dell’acqua (funzionamento sotto battente) Tubazioni di mandata Installare sempre una saracinesca per regolazione di portata e prevalenza. Prevedere anche l’installazione di un manometro per la lettura della pressione. COLLEGAMENTO ELETTRICO Il collegamento elettrico deve essere effettuato da personale qualificato nel rispetto della normativa vigente a livello locale. Il conduttore di protezione (“terra”) deve essere collegata al morsetto contrassegnato dal simbolo terra Per l’uso in piscina, vasche o simili nel circuito di alimentazione deve essere inserito un interruttore differenziale con corrente residua (I...

  • Seite 13: Riempimento

    RIEMPIMENTO • In caso di installazione sotto battente (pompa al di sotto del livello dell’ac- qua), riempire la pompa aprendo lentamente la saracinesca in aspirazione tenendo aperta quella in mandata per far uscire l’aria. • In caso di installazione sopra battente (pompa al di sopra del livello dell’ac- qua), svitare le manopole e rimuovere il coperchio;...

  • Seite 14: Manutenzione

    Verranno descritte le operazioni di smontaggio della pompa e sostituzione della tenuta meccanica. Riferirsi al disegno esploso sul sito ricambi PEDROLLO per l’ o rdine di smontaggio e rimontaggio dei pezzi. Smontaggio della pompa • Scollegare il cavo di alimentazione della pompa dalla rete elettrica.
  • Seite 15 • Scollegare la pompa dalle tubazioni di aspirazione e mandata. • Svuotare il corpo pompa (vedi capitolo Svuotamento del corpo pompa). • Svitare e togliere le viti di ancoraggio corpo-basamento. • Svitare e togliere le viti corpo-supporto motore. • A questo punto è possibile staccare il corpo pompa dal resto della struttura. Sostituzione della tenuta meccanica •...

  • Seite 16: Ricerca Guasti

    RICERCA GUASTI PROBLEMA PROBABILE CAUSA RIMEDIO POSSIBILE Mancato Alimentazione non idonea Verificare che frequenza e tensione di rete siano idonee a avviamento del quanto indicato nella targa della pompa. motore Collegamenti non corretti Collegare correttamente il cavo di alimentazione; verificare che la protezione termica sia impostata correttamente;...
  • Seite 17 PROBLEMA PROBABILE CAUSA RIMEDIO POSSIBILE Portata Tubazioni o valvole con diametro troppo Usare tubazioni e valvole idonei. insufficiente piccolo che aumentano le perdite di carico. Presenza di ostruzioni nelle tubazioni o Pulire la girante, ricordandosi di usare sempre il prefiltro. nell’interno della girante.

  • Seite 18: Smaltimento

    Direttive Comunitarie, comprese le ultime modifiche, e con la relativa legislazione nazionale di recepimento: 2006/42/EU, 2014/35/EU, 2014/30/EU, 2009/125/EU, 547/2012/EU, 2011/65/EU, 2015/863/EU UK legislation: 2008 No. 1597, 2016 No. 1101, 2016 No. 1091, 2019 No. 539, 2012 No. 3032 San Bonifacio, 08/06/2021 Pedrollo S.p.A. Il Presidente Silvano Pedrollo 16 | ITALIANO...
  • Seite 20 EN - TRANSLATION OF THE ORIGINAL INSTRUCTIONS FOR USE TABLE OF CONTENTS GENERAL INFORMATION ............................19 SAFETY RULES ................................19 SYMBOLS ..................................19 GENERAL RULES AND REGULATIONS ..........................19 SAFETY DEVICES ................................20 RESIDUAL RISKS ................................20 PERSONAL PROTECTIVE EQUIPMENT ..........................21 TRANSPORT AND HANDLING ..........................

  • Seite 21: General Information

    • Inspect the goods immediately on receipt to make sure that the equipment has not been damaged during transport. If any anomalies are found, promptly inform our dealer or the Pedrollo customer service department if purchased directly, no later than 5 days after receipt.

  • Seite 22: Safety Devices

    • Scheduled maintenance should be carried out and damaged or worn components should be replaced promptly. Only original Pedrollo spare parts supplied by an authorised dealer or by the company itself must be used. • Use of non-original spare parts, tampering or improper use will void the product warranty.

  • Seite 23: Personal Protective Equipment

    Electrocution During normal operations, electrical contacts are protected by mechanical barriers which can, however, be removed. The danger of electrocution is increased by the presence of a humid environment. The following is recommended: • Electrical connections should be carried out only by qualified personnel in compliance with local laws. •...

  • Seite 24: Technical Description

    Supply voltage and frequency Single-phase up to 240 V – 50/60Hz Three-phase up to 480 V – 50/60 Hz Sound pressure ≤70 dBA (Magnifica 5); ≤65 dBA (Magnifica 1-2-3-4) Max. starts/hour 30 at regular intervals Maximum allowed pressure in the pump casing 2.5 bar...

  • Seite 25: Dimensions, Spacing And Mounting Holes

    PORTS DIMENSIONIS mm Single-phase Three-phase DN1 DN2 1~ 3~ MAGNIFICA - 1m MAGNIFICA - 1T 294 583 240 113 353 155 4.3 10.5 235 10.8 10.3 MAGNIFICA - 2m MAGNIFICA - 2T 12.0 11.5 2" 2" MAGNIFICA - 3m MAGNIFICA - 3T 16.5 16.3...

  • Seite 26: Installation

    INSTALLATION GENERAL INFORMATION Installation must be carried out in ventilated, weather-protected areas, with the pump axes in hori- zontal position and the base facing downwards. Installation in areas with potentially explosive atmos- phere is strictly forbidden. • Provide sufficient space around the pump to ensure ventilation of the motor, to check the free rotation of the motor with a screwdriver and the direction of rotation (three-phase only), to remove the pre-filter, to fill and empty the pump casing.
  • Seite 27 • In the case of installation above water level, with several suction pipes (e.g. for skimmers, bottom drain, cleaner connec- tion) connect all pipes to a manifold with a dedicated gate valve and connect only one vertical pipe to the pump. •...

  • Seite 28: Electrical Connection

    Pump below water level (suction operation) Delivery pipes Always install a gate valve to regulate flow rate and head adjustment. Provide also for the installation of a pressure gauge for pressure reading. ELECTRICAL CONNECTION Electrical connections must be carried out by qualified personnel in accordance with local regulations. The protective conductor ('earth') must be connected to the terminal marked with the earth symbol An earth leakage circuit breaker with residual current (IΔN) ≤...

  • Seite 29: Filling

    FILLING • In the case of installation below water level, fill the pump by slowly opening the suction gate while keeping the drainage gate open to let the air out. • In the case of installation above water level, unscrew the knobs and remove the cover;...

  • Seite 30: Maintenance

    Operations regarding the dismantling of the pump, and replacement of the mechanical seal will be described. Please refer to the exploded diagram on the PEDROLLO spare parts site for the order to disassemble and reassemble the parts.
  • Seite 31 • Disconnect the pump from the delivery and suction pipes. • Empty the pump casing (see chapter on Emptying pump casing). • Unscrew and remove the body-base fixing screws. • Unscrew and remove the motor body-mounting screws. • The pump casing can now be removed from the structure. Replacing a mechanical seal •...

  • Seite 32: Troubleshooting

    TROUBLESHOOTING PROBLEM PROBABLE CAUSE POSSIBLE SOLUTION The motor does Unsuitable power supply Check that the mains frequency and voltage are suitable not start as indicated on the pump ID plate. Incorrect connections Connect the power cable correctly; check that the thermal protection is set correctly;...
  • Seite 33 PROBLEM PROBABLE CAUSE POSSIBLE SOLUTION Insufficient flow Pipes or valves with too small diameter Use suitable pipes and valves. rate that increase pressure losses. Clogging in the pipes or inside the Clean the impeller, remember to always use the prefilter. impeller.

  • Seite 34: Disposal

    2006/42/EU, 2014/35/EU, 2014/30/EU, 2009/125/EU, 547/2012/EU, 2011/65/EU, 2015/863/EU UK legislation: 2008 No. 1597, 2016 No. 1101, 2016 No. 1091, 2019 No. 539, 2012 No. 3032 San Bonifacio, 08/06/2021 Pedrollo S.p.A. The President Silvano Pedrollo 32 | ENGLISH...
