Regin REGIO ARDO Installationsanleitung Seite 5

3. Fäst plintskyddslocken på bakstycket och säkra sedan locken med
hjälp av de förmonterade Torx T20-skruvarna.
Inkoppling
O O b b s s e e r r v v e e r r a a ! ! Se till att kablaget är ordentligt fastsatt på bakstycket.

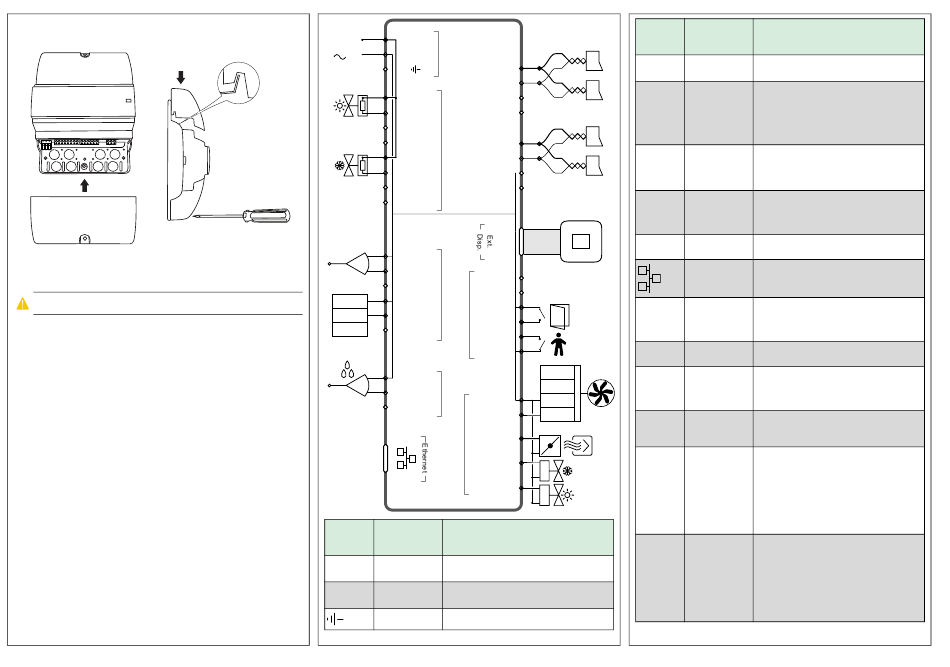

Följande kopplingsschema exemplifierar användning av
regulatoranslutningar och följande tabell beskriver regulatorns
anslutningar och deras tillämpbarhet.
Ardo
1 G | +
24 V AC
2 G0 | -
{
B 73
3 (COM+)
72
A
(COM-)
P1
N 71
10 GDO
11 DO1b E 70
12 DO2b
{
13 DO3b
B 63
(COM+)
14 GDO
A 62
(COM-)
P2
15 DO4b N 61
16 DO5b E 60
17 DO6b
°C
20 Agnd
21 AI1a
PT1000 DI4b 55
22 AI2a
DI3b 54
G0 23 Agnd
GND 53
0...10 V 24 AI3a
DI2b 52
G
25 AI4a
DI1b 51
CTRTA
GND 50
30 Agnd
31 CI1a
Agnd 45
KG-A/1
32 CI2a
AO4a 43
AO3a 42
AO2a 41
AO1a 40
Plintnum- Typ Beskrivning
mer och
beteckning
1 G Matningsspän- 24 V AC matningsspänning.
ning
2 G0 Matningsspän- 24 V AC matningsspänningsreferens.
ningsreferens
Jord Markjord.
Regio Ardo
Plintnum- Typ
mer och
beteckning
10 GDO Matningsspän-
14 GDO ningsutgång
11 DO1b Digital utgång
12 DO2b
13 DO3b
15 DO4b
16 DO5b
17 DO6b
20 Agnd Analog jord
23 Agnd
30 Agnd
45 Agnd
21 AI1a Analog ingång
22 AI2a
24 AI3a
25 AI4a
EDSP-K3
31 CI1a Kondensingång
32 CI2a
Room unit Ethernet-kommu-
nikationsport
40 AO1a Analog utgång
41 AO2a
42 AO3a
43 AO4a
50 GND Digital jord
53 GND
L
51 DI1b Digital ingång
52 DI2b
N
54 DI3b
GND
55 DI4b
0...10 V
Ext. Disp. Kommunikation-
sport för extern
display
60 E RS485-kommuni-
61 N kationsport
62 A
63 B
70 E RS485-kommuni-
71 N kationsport
72 A
73 B
Beskrivning
24 V AC matningsspänningsutgång för använd-
ning tillsammans med digitala utgångar.
Mosfetutgång som används för styrning av
ventil, 3-stegsfläkt, persienner eller belysning,
eller för larm eller forcerad ventilation.
Signaljord för analoga ingångar och utgångar.
Ingång som används för change-over-detekter-
ing eller för temperatur-, CO -, kondens- eller
2
relativ fuktighetsgivare.
Ingång avsedd för Regins kondensgivare KG-
A/1.
Modulär 8P8C-kontakt som används för Ether-
net-TCP/IP-kommunikation.
Utgång som används för styrning av ventil,
spjäll eller EC-fläkt.
Signaljord för digitala ingångar.
Ingång som används för närvaro-, öppet föns-
ter- eller change-over-detektering.
Modulär 4P4C-kontakt som används för kom-
munikation med en ED-RU-... rumsenhet.
RS485-kontakt som används för kommunika-
tion via BACnet eller för master/slave-kommu-
nikation via Exoline eller Modbus.
N kan användas som gemensam signalrefe-
rens om en stor potentialskillnad mellan enhe-
terna i nätverket orsakar
kommunikationsproblem.
Denna anslutning är inte galvaniskt isolerad.
RS485-kontakt som används för kommunika-
tion via BACnet eller för master/slave-kommu-
nikation via Exoline eller Modbus.
N kan användas som gemensam signalrefe-
rens om en stor potentialskillnad mellan enhe-
terna i nätverket orsakar
kommunikationsproblem.
Denna anslutning är galvaniskt isolerad.
5
