Regin RC-CTH Bedienungsanleitung

• Ohne Sollwertanzeige
• Kommunikation über RS485 (Modbus oder
EXOline)
• Schnelle und sichere Konfi guration mittels Regio tool
• Einfache Installation

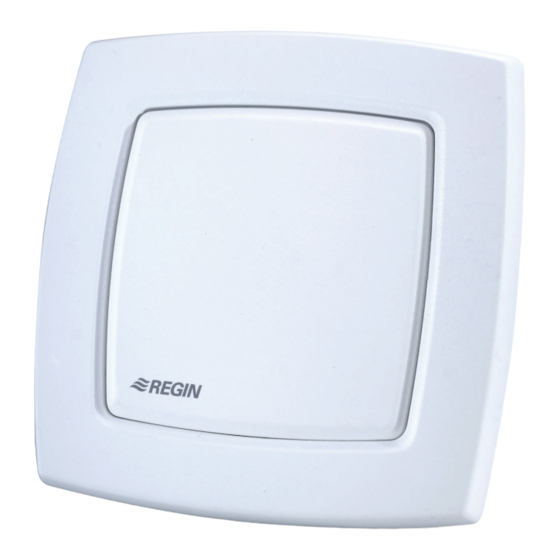

RC-CTH ist ein Raumregler der Regio Reihe. Der Regler
verfügt über 4 Digitalausgänge zur Regelung von zwei
Ventilen mit 3-Punkt-Stellantrieben und Kommunikation
via RS485 (Modbus oder EXOline) zur Integration in ein
System.
Regio
Regio ist eine umfangreiche Reglerserie für die Heiz- und
Kühlregelung.
Die Regler besteht aus drei verschiedenen Serien:
Mini, Midi und Maxi. Die Regler der Mini-Serie
sind voreingerichtete Stand-Alone-Regler. Die
Regler der Maxi–Serie sind frei programmierbar mit
Kommunikation. Die Regler der Midi–Serie, zu der auch
RC-CTH gehört, sind vorprogrammierte Regler mit
Kommunikation.
Anwendungen
Die Regio Regler eignen sich für Gebäude, in denen
optimaler Komfort bereit gestellt, aber gleichzeitig
Energie gespart werden soll, wie z. B. in Büroräumen,
Schulen, Einkaufszentren, Flughäfen, Hotels,
Krankenhäusern usw.
Einsatzbeispiele - siehe dazu Seite 3.
Design
Die Regler besitzen ein modernes Design,
das 2007 mit dem „IF product design award"
ausgezeichnet worden ist.
Fühler
Der Regler hat einen eingebauten Fühler.
Es kann aber auch ein externer PT1000-Fühler
angeschlossen werden.
Stellantriebe
RC-CTH wird für die Ansteuerung der 24 V AC 3-Punkt
Stellantriebe verwendet.
RC-CTH
RC-CTH
Vorprogrammierter Raumregler mit
Kommunikation und 3-Punkt-Regler
RC-CTH ist ein vorprogrammierter Einzelraumregler aus
der Regio Midi Reihe, vorgesehen für die Heizung und
Kühlung in einer Zonenregelung.
• 3-Punkt Regelung
• Eingang für Präsenzmelder, Fensterkontakt,
Kondensationsdetektor und Change-Over-Funktion
©
Einfach zu installieren
Der modulare Aufbau und der separat anschraubbare
Sockel erleichtern die Installation und Wartung aller
Produkte der Regio Serien. Der Sockel kann vor
Kabelanschluss montiert werden. Die Montage erfolgt
direkt an die Wand oder an eine Anschlussdose.
Flexible Kommunikation
RC-CTH kann über RS485 (EXOline oder Modbus) an
ein zentrales SCADA System angeschlossen werden. Die
Konfi guration für spezielle Anwendungsbereiche kann
mit dem kostenlosen Konfi gurationstool Regio tool
durchgeführt werden. Lesen Sie mehr über Regio tool
auf Seite 3.
product
design
award
2007
Letzte Änderung
0 3 2 0 1 3
©
©
