Regin RC-C3DOC Bedienungsanleitung

• Preisgekröntes Design
• Kommunikation über RS485 (Modbus, BACnet oder
EXOline)
• Schnelle und sichere Konfi guration mittels Regio tool
• Einfache Installation

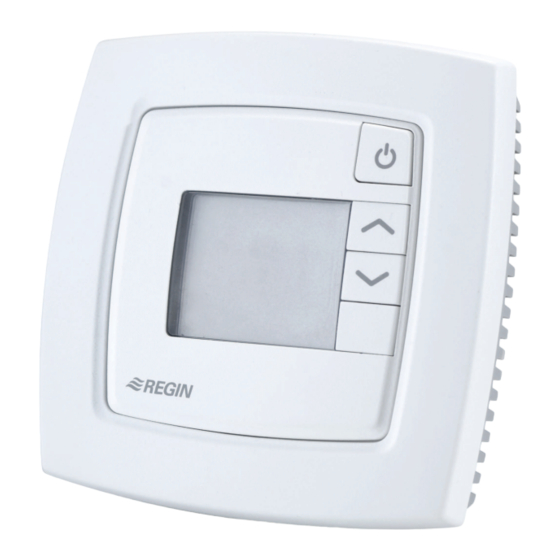

RC-C3DOC ist ein Raumregler der Regio Reihe. Mit
Display und Kommunikation via RS485 (Modbus,
BACnet oder EXOline) zur Integration in ein System.
Regio
Regio ist eine umfangreiche Reglerserie für die Heiz- und
Kühlregelung.
Die Regler besteht aus drei verschiedenen Serien:
Mini, Midi und Maxi. Die Regler der Mini-Serie
sind voreingerichtete Stand-Alone-Regler. Die
Regler der Maxi–Serie sind frei programmierbar mit
Kommunikation. Die Regler der Midi–Serie, zu der auch
RC-C3DOC gehört, sind vorprogrammierte Regler mit
Kommunikation.
Anwendungen
Die Regio Regler eignen sich für Gebäude, in denen
optimaler Komfort bereit gestellt, aber gleichzeitig
Energie gespart werden soll, wie z. B. in Büroräumen,
Schulen, Einkaufszentren, Flughäfen, Hotels,
Krankenhäusern usw.
Einsatzbeispiele - siehe dazu Seite 4.
Design
Die Regler besitzen ein modernes Design,
das 2007 mit dem „IF product design award"
ausgezeichnet worden ist.
Fühler
Der Regler hat einen eingebauten Fühler. Es
kann aber auch ein externer PT1000-Fühler angeschlossen
werden. Ebenso gibt es einen CO
Stellantriebe
An den RC-C3DOC können stetige und/oder thermische
Antriebe mit 24 V AC oder Zweipunkt-Stellantriebe
mit Federrücklauf und Klappenantriebe angeschlossen
werden.
RC-C3DOC
©
product
design
award
2007
-Fühlereingang.
2
RC-C3DOC
Vorprogrammierter Raumregler mit Display
und Kommunikation
RC-C3DOC ist ein vorprogrammierter Einzelraumregler
aus der Regio Midi Reihe, vorgesehen für die für die CO
Kühl- und Heizzonenregelung.
• Zweipunkt oder 0...10 V Stellsignal
• Hintergrundbeleuchtetes Display
• Eingang für Präsenzmelder, Fensterkontakt,
Kondensationsdetektor, CO
Over-Funktion
Einfach zu installieren
Der modulare Aufbau und der separat anschraubbare
Sockel erleichtern die Installation und Wartung aller
Produkte der Regio Serien. Der Sockel kann vor
Kabelanschluss montiert werden. Die Montage erfolgt
direkt an die Wand oder an eine Anschlussdose.
Flexible Kommunikation
RC-C3DOC kann über RS485 (EXOline, BACnet oder
Modbus) an ein zentrales SCADA System angeschlossen
werden. Die Konfi guration für spezielle Anwendungs-
bereiche kann mit dem kostenlosen Konfi gurationstool
Regio tool durchgeführt werden. Lesen Sie mehr über
©
Regio tool auf Seite 3.
©
Letzte Änderung
0 6 2 0 1 3
-,
2
-Sensor und Change-
2
