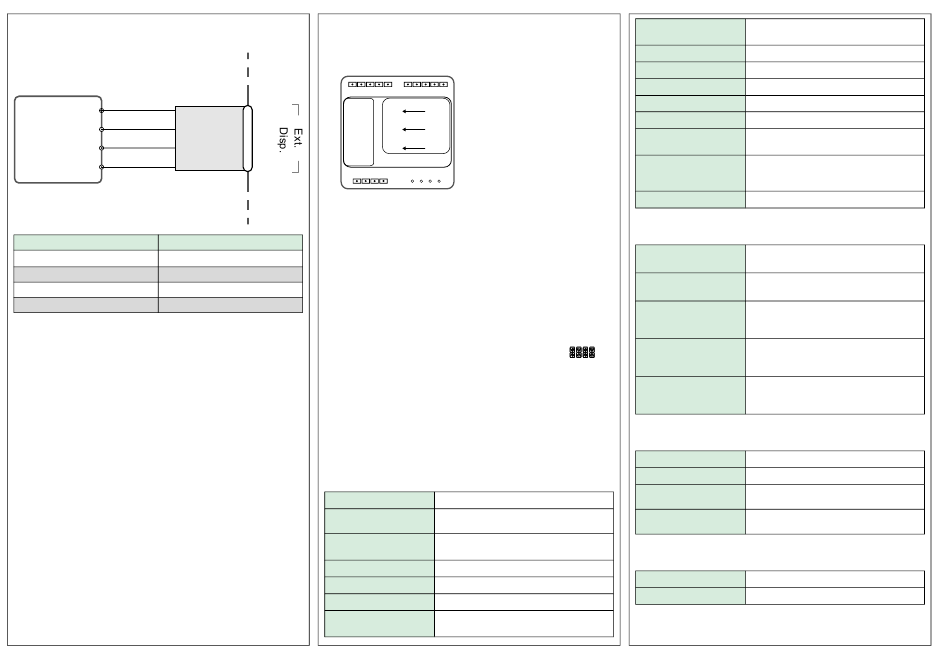

L'unité ED-RU... se raccorde au régulateur avec le câble EDSP-K3 ou
EDSP-K10, tel que c'est indiqué dans le schéma ci-après.
ED-RU...
10 G
11
G0
EDSP-K3
42
A
43
B
N° de bornier et utilisation
Couleur du câble EDSP-K3
10 g
Noir
11 G0
Blanc
42 A
Jaune
43 B
Marron
Configuration et mise en service
Il est recommandé d'utiliser Application tool pour la configuration et la
mise en service. Une unité d'ambiance avec écran peut également être
utilisée pour modifier les paramètres qui sont accessibles depuis le menu
de l'appareil. Les paramètres disponibles à l'écran sont répertoriés dans
le manuel.
Installation en bi-zone
Suivez ces étapes pour vous assurer que le régulateur associe
correctement de façon automatique les unités d'ambiance avec zone 1 et
2 :
1. Assurez-vous que les deux unités d'ambiance ont bien deux adresses
ELA différentes.
L'adresse ELA a le format 1:[1-30] et celle-ci est imprimée sur une
étiquette qui se trouve sur le dos de l'unité PCB, cf l'image ci-après.
ED-RU-...
1:26
ELA
ED-RU-...
1:26
ELA
ED-RU-...
1:26
ELA
2. Raccorder les 2 unités d'ambiance sur le régulateur à l'aide du câble
diviseur.
3. Dans Application tool, connectez-vous au régulateur et activez la
fonction bi-zone via Activer la zone 2 . Pour activer la fonction bi-
zone, aller dans le menu Configuration -> Fonctions de contrôle dans
Application tool.
Charger/Synchroniser Activer la zone 2 dans le régulateur.
4. Autoriser le régulateur à identifier les unités d'ambiance, cela peut
prendre jusqu'à 45 secondes.
Durant la phase d'identification, la LED centrale des unités
d'ambiance sans écran clignote en rouge et en bleu. Lorsque la LED
ne clignote plus, le régulateur a terminé l'identification.
Dans le cas des unités avec écran, celui-ci affiche FAIL ou
durant la phase d'identification. Lorsque l'écran ne l'affiche plus ni
l'un ni l'autre, le régulateur a terminé l'identification.
L'unité d'ambiance avec l'adresse ELA la plus basse est assignée à la
zone 1. Après que les unités d'ambiance ont été identifiées,
Application Tool permet de vérifier les assignations des unités
d'ambiance et si besoin de les inverser.
Caractéristiques techniques
Données générales
Tension d'alimentation
24 V AC (20,4...27,6 V AC)
Spécification des câbles
0,75 mm
2
(18 AWG)
d'alimentation
Consommation sans
<1 W
charge
Sauvegarde de la mémoire
Sauvegarde de la mémoire et horloge temps réel
Type de pile
Pile au Lithium CR2032, remplaçable
Indice de protection
IP20
Indice de protection, avec
IP30
les caches de protection
Regio
Ardo
Classe d'isolation,
Classe III
électrique
Humidité ambiante
Max. 95 % HR (sans condensation)
Température ambiante
0...55 °C
Température de stockage
-20...70 °C
Nombre de modules DIN
8,5
Poids
490 g
Dimensions, régulateur
149 x 136 x 58 mm
avec borniers (LxHxP)
Dimensions, regulateur
153 x 202 x 68 mm
avec socle et caches de
protection (LxHxP)
Système d'exploitation
EXOreal C
E/S
Entrée analogique a (AIa)
0...10 V DC, PT1000
Spécification des câbles: 0,50 mm
Entrée digitale b (DIb)
Entrée alimentée, la référence est GND
Spécification des câbles: 0,50 mm
Entrée condensation a
Entrée pour le détecteur de condensation Regin
(CIa)
KG-A/1
Spécification des câbles: 0,50 mm
Sortie analogique a (AOa)
0...10 V DC, max 5 mA, protection contre les
courts-circuits
Spécification des câbles: 0,50 mm
Sortie digitale b (DOb)
Sortie Mosfet, 24 V AC, max 2 A. Max. 8 A au
total.
Spécification des câbles: 0,75 mm
Ports de communication RS485
Protocole par défaut
EXOline
Protocoles supportés
EXOline, Modbus, BACnet MS/TP
Isolement du port
P1 : Protection galvanique, max. 150 V
P2 : Non
Spécification du câble de
Section: 0,6 mm (Paire torsadée)
communication
Port de communication Ethernet
Protocole par défaut
EXOline
Protocoles supportés
EXOline, Modbus IP, BACnet/IP
2
(20 AWG)
2
(20 AWG)
2
(20 AWG)
2
(20 AWG)
2
(18 AWG)
