Regin RC-C3DFOC Bedienungsanleitung

• Preisgekröntes Design
• Kommunikation über RS485 (Modbus, BACnet oder
EXOline)
• Schnelle und sichere Konfi guration mittels Regio tool
• Einfache Installation

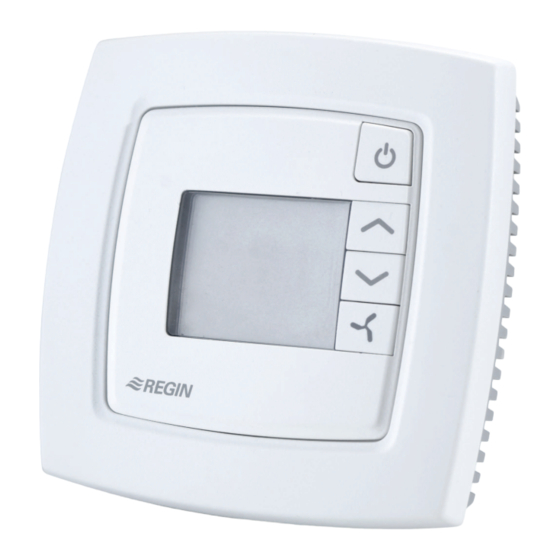

RC-C3DFOC ist ein Raumregler der Regio Reihe. Er
besitzt eine Taste für die Ansteuerung eines dreistufi gen
Ventilators (Fancoil), ein Display und Kommunikation via
RS485 (Modbus, BACnet oder EXOline) zur Integration
in ein System.
Regio
Regio ist eine umfangreiche Reglerserie für die Heiz- und
Kühlregelung.
Die Regler besteht aus drei verschiedenen Serien:
Mini, Midi und Maxi. Die Regler der Mini-Serie
sind voreingerichtete Stand-Alone-Regler. Die
Regler der Maxi–Serie sind frei programmierbar mit
Kommunikation. Die Regler der Midi–Serie, zu der auch
RC-C3DFOC gehört, sind vorprogrammierte Regler mit
Kommunikation.
Anwendungen
Die Regio Regler eignen sich für Gebäude, in denen
optimaler Komfort bereit gestellt, aber gleichzeitig
Energie gespart werden soll, wie z. B. in Büroräumen,
Schulen, Einkaufszentren, Flughäfen, Hotels,
Krankenhäusern usw.
Einsatzbeispiele - siehe dazu Seite 4.
Design
Die Regler besitzen ein modernes Design,
das 2007 mit dem „IF product design award"
ausgezeichnet worden ist.
Fühler
Der Regler hat einen eingebauten Fühler. Es
kann aber auch ein externer PT1000-Fühler
angeschlossen werden. Ebenso gibt es einen CO
eingang.
Stellantriebe
PC-C3DFOC kann 0...10 V DC-Ventilstellantriebe und/
oder 24 V AC thermische Stellantriebe oder Zweipunkt-
Klappenstellantriebe ansteuern.
RC-C3DFOC
RC-C3DFOC
Vorprogrammierter Raumregler mit Display
und Kommunikation und Ventilatortaste
RC-C3DFOC ist ein vorprogrammierter
Einzelraumregler aus der Regio Midi Reihe, vorgesehen
für die Heizung und Kühlung von für Fan-coil Systemen.
• Zweipunkt oder 0...10 V Stellsignal
• Hintergrundbeleuchtetes Display
• Eingang für Präsenzmelder, Fensterkontakt,
© Kondensationsdetektor, CO
Over-Funktion
Einfach zu installieren
Der modulare Aufbau und der separat anschraubbare
Sockel erleichtern die Installation und Wartung aller
Produkte der Regio Serien. Der Sockel kann vor
Kabelanschluss montiert werden. Die Montage erfolgt
direkt an die Wand oder an eine Anschlussdose.
Flexible Kommunikation
RC-C3DFOC kann über RS485 (EXOline, BACnet oder
Modbus) an ein zentrales SCADA System angeschlossen
werden. Die Konfi guration für spezielle Anwendungs-
bereiche kann mit dem kostenlosen Konfi gurationstool
Regio tool
Regio tool
product
design
award
2007
-Fühler-
2
-Sensor und Change-
2
durchgeführt werden. Lesen Sie mehr über
©
auf Seite 4.
©
Letzte Änderung
0 6 2 0 1 3
