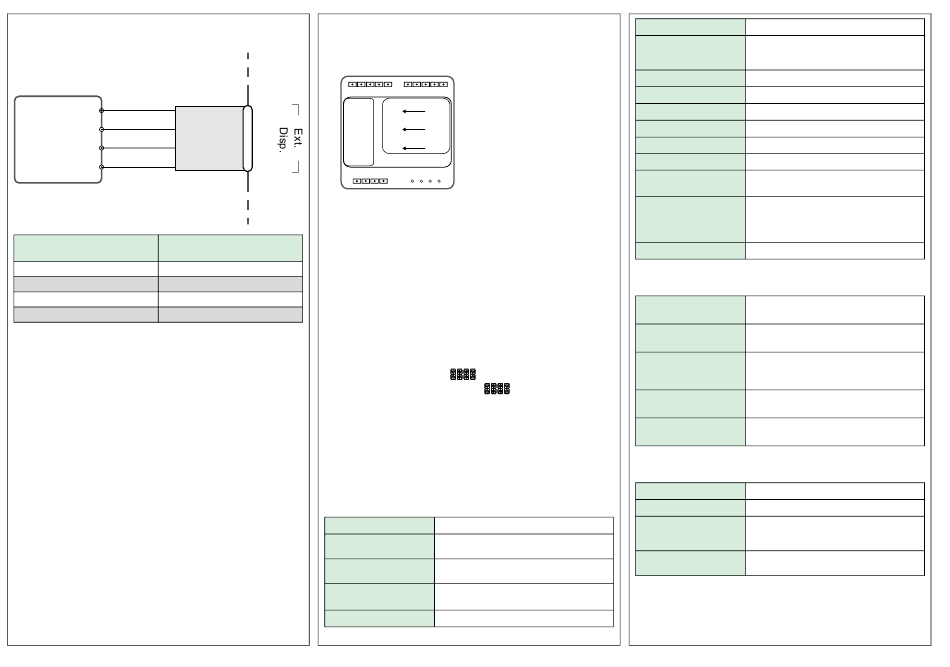

L'unità ambiente ED-RU-... è collegata al regolatore mediante un cavo
EDSP-K3, come illustrato nel seguente schema di cablaggio.
ED-RU...
10 G
11 G0
EDSP-K3
42 A
43 B
Numerazione dei morsetti e codice Colori cavo EDSP-K3
di designazione
10 G Nero
11 G0 Bianco
42 A Giallo
43 B Marrone
Configurazione e messa in funzione
Per eseguire la configurazione e la messa in funzione, si consiglia di
utilizzare il software Application Tool. È possibile utilizzare anche
un'unità ambiente con display modificando i parametri accessibili
tramite il relativo menu. I parametri del display sono elencati all'interno
del manuale.
Installazione a due zone
Seguire questi passaggi per assicurarsi che il regolatore associ
automaticamente le unità ambiente alla zona 1 e alla zona 2:
1. Assicurarsi che le due unità ambiente abbiano indirizzi ELA diversi.
L'indirizzo ELA ha il formato 1:[1-30] ed è stampato su un'etichetta
situata sulla parte posteriore della scheda elettronica dell'unità
ambiente, come illustrato nella seguente figura.
ED-RU-...
1:26 ELA
ED-RU-...
1:26 ELA
ED-RU-...
1:26 ELA
2. Collegare entrambe le unità ambiente al regolatore tramite il cavo
doppio.
3. All'interno dell'Application Tool, connettersi al regolatore e attivare
la funzione due zone tramite l'impostazione di configurazione
Abilita zona 2 L'impostazione Abilita zona 2 si trova nel pannello
Configurazione - > Funzioni di controllo
Carica/sincronizza il parametro Abilita zona 2 al regolatore.
4. Consentire al regolatore di identificare le unità ambiente,
impiegando fino a 45 secondi.
Nelle unità ambiente senza display, il LED al centro dell'unità stessa
emette una luce intermittente rossa e blu durante la fase di
identificazione. Il regolatore ha completato l'identificazione quando
il LED smette di lampeggiare.
Nelle unità ambiente con display, durante la fase di identificazione
sul display compare FAIL o . Il regolatore ha completato
l'identificazione quando né FAIL né
display.
L'unita ambiente con il più basso ELA verrà assegnato alla zona 1.
Poiché il regolatore ha identificato le unita ambiente, lo strumento
Application tool fornisce funzioni di supporto per il controllo degli
ID delle unità assegnate, e per lo scambio di ID tra unità ambiente.

Caratteristiche tecniche

Dati generali
Tensione di alimentazione 24 V AC (20,4‒27,6 V AC)
Specifiche del cavo di ten- 0,75 mm 2 (18 AWG)
sione di alimentazione
Potenza assorbita senza < 1 W
carico
Backup memoria Backup della memoria e funzione orologio in tem-
po reale
Tipo di batteria CR2032 al litio, sostituibile
Regio Ardo
Grado di protezione
Grado di protezione con
coperchi di protezione dei
morsetti
Classe di protezione
Umidità ambiente
Temperatura ambiente
Temperatura di stoccaggio -20...70 °C
Numero di moduli DIN
Peso
Dimensioni, unità regolato-
re con morsettiere (LxAxP)
Dimensioni, unità regolato-
re con base e coperchi di
protezione dei morsetti
(LxAxP)
Sistema operativo
I/Os
Ingresso analogico a (AIa)
Ingresso digitale b (DIb)
Ingresso condensa a (CIa)
compaiono più sul
Uscita analogica a (AOa)
Uscita digitale b (DOb)
Porte di comunicazione RS485
Protocollo predefinito
Protocolli supportati
Isolamento porta
Specifiche del cavo di
comunicazione
IP20
IP30
Classe III
Max 95% UR (senza condensa)
0...55 °C
8,5
490 g
149 x 136 x 58 mm
153 x 202 x 68 mm
EXOrealC
0...10 V DC, PT1000
Specifiche del cavo: 0,50 mm 2 (20 AWG)
Tipo ingresso sorgente, GND è il rif.
Specifiche del cavo: 0,50 mm 2 (20 AWG)
Ingresso dedicato per il rilevatore di condensa
Regin KG-A/1
Specifiche del cavo: 0,50 mm 2 (20 AWG)
0...10 V DC, max. 5 mA, protetto da cortocircuito
Specifiche del cavo: 0,50 mm 2 (20 AWG)
Uscita Mosfet 24 V AC, max 2 A, totale max. 8 A.
Specifiche del cavo: 0,75 mm 2 (18 AWG)
EXOline
EXOline, Modbus, BACnet MS/TP
P1: Galvanico, tensione di modo comune, max
150 V
P2: No
Diametro: 0,6 mm (doppino)
