Regin REGIO ARDO Installationsanleitung Seite 14

2. Tirare il fermo e agganciare il regolatore alla base; quindi spingere il
fermo per fissare il regolatore.
3. Montare i coperchi di protezione dei morsetti sulla base serrandoli
con le viti Torx T20 premontate.
Cablaggio
A A t t t t e e n n z z i i o o n n e e Assicurarsi che i cavi siano saldamente fissati alla base.

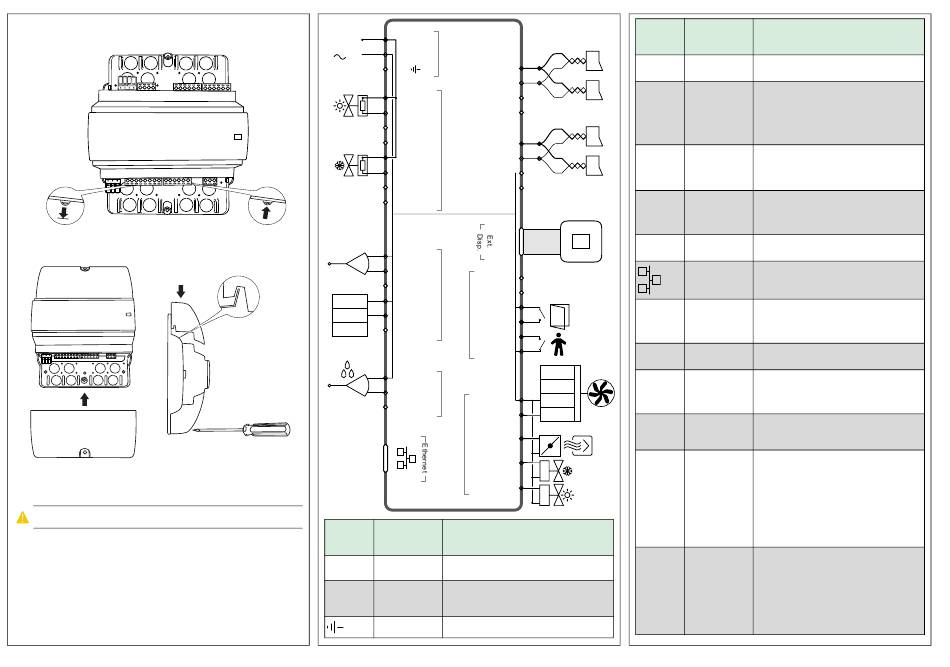

Il seguente schema di cablaggio è un esempio di utilizzo dei collegamenti
del regolatore e la tabella successiva descrive i collegamenti del
regolatore e la loro funzione.
Ardo
1 G | +
24 V AC
2 G0 | -
{
B 73
3 (COM+)
72
A
(COM-)
P1
N 71
10 GDO
11 DO1b E 70
12 DO2b
{
13 DO3b
B 63
(COM+)
14 GDO
A 62
(COM-)
P2
15 DO4b N 61
16 DO5b E 60
17 DO6b
°C
20 Agnd
21 AI1a
PT1000 DI4b 55
22 AI2a
DI3b 54
G0 23 Agnd
GND 53
0...10 V 24 AI3a
DI2b 52
G
25 AI4a
DI1b 51
CTRTA
GND 50
30 Agnd
31 CI1a
Agnd 45
KG-A/1
32 CI2a
AO4a 43
AO3a 42
AO2a 41
AO1a 40
N. del mor- Tipo Descrizione
setto e de-
signazione
1 G Tensione di Tensione di alimentazione 24 V AC.
alimentazione
2 G0 Tensione di ali- Tensione di alimentazione 24 V AC
mentazione (riferimento).
(riferimento)
Terra Messa a terra.
Regio Ardo
N. del mor- Tipo
setto e de-
signazione
10 GDO Uscita tensione di
14 GDO alimentazione
11 DO1b Uscita digitale
12 DO2b
13 DO3b
15 DO4b
16 DO5b
17 DO6b
20 Agnd Massa analogica
23 Agnd
30 Agnd
45 Agnd
21 AI1a Ingresso
22 AI2a analogico
24 AI3a
25 AI4a
EDSP-K3
31 CI1a Ingresso
32 CI2a condensa
Room unit
Porta di comuni-
cazione Ethernet
40 AO1a Uscita analogica
41 AO2a
42 AO3a
43 AO4a
50 GND Massa per segna-
53 GND li digitali
L
51 DI1b Ingresso digitale
N
52 DI2b
54 DI3b
GND
55 DI4b
0...10 V
Disp. Est. Porta di comuni-
cazione per di-
splay esterno
60 E Porta di comuni-
61 N cazione RS485
62 A
63 B
70 E Porta di comuni-
71 N cazione RS485
72 A
73 B
Descrizione
Uscita della tensione di alimentazione 24 V AC
da utilizzare insieme alle uscite digitali.
Uscita Mosfet utilizzata per il controllo di valvo-
le, ventilatori a tre velocità, persiane o illumina-
zione oppure per allarmi o ventilazione forzata.
Massa segnale per uscite e ingressi analogici.
Ingresso utilizzato per il rilevamento della com-
mutazione stagionale o per il sensore di tempe-
ratura, CO , condensa o umidità relativa.
2
Ingresso dedicato per il rilevatore di condensa
Regin KG-A/1.
Connettore modulare 8P8C utilizzato per la co-
municazione Ethernet - TCP/IP.
Uscita utilizzata per il controllo di valvole, ser-
rande o ventilatori EC.
Segnale di massa per ingressi digitali.
Ingresso utilizzato per il rilevamento di presen-
za, finestra aperta o commutazione stagionale.
Connettore modulare 4P4C utilizzato per la co-
municazione con un'unità ambiente ED-RU-...
Connettore RS485 utilizzato per la comunica-
zione tramite BACnet o per la comunicazione
master/slave tramite EXOline o Modbus.
N può essere utilizzato come riferimento di se-
gnale comune nel caso che grande differenze
di potenziale tra le unità della rete causano
problemi di comunicazione.
Questa connessione non è isolata
galvanicamente.
Connettore RS485 utilizzato per la comunica-
zione tramite BACnet o per la comunicazione
master/slave tramite EXOline o Modbus.
N può essere utilizzato come riferimento di se-
gnale comune nel caso che grande differenze
di potenziale tra le unità della rete causano
problemi di comunicazione.
Questa connessione è isolata galvanicamente.
14
