Inbetriebnahme und Betrieb
4 Durch kurzes oder langes Halten des Magneten an den Sensor durch das Menü navigieren
und die Einstellungen verändern.
Nach jedem langen Magnetsignal muss der Magnet einmal kurz entfernt werden. Nach
30 Sekunden ohne Magneterkennung kehrt die Pallet Control in den normalen Modus zurück
Nachfolgend ist die Menüstruktur für die Konfiguration mit einem Magneten schematisch
dargestellt.
Normaler
Modus
Error LED blinkt
Fehlercode
Auswahl Error LED
Neustart
blinkt 1x
Konfiguration
Error LED aus
Motor 1 Motor 1 LED an
Konfiguration Error LED aus
Motor 2
Motor 1 LED an
Konfiguration Error LED aus
Motor 1+2
Motor 1+2 LEDs an
Werkseinstel-
Error LED
lungen blinkt 2x

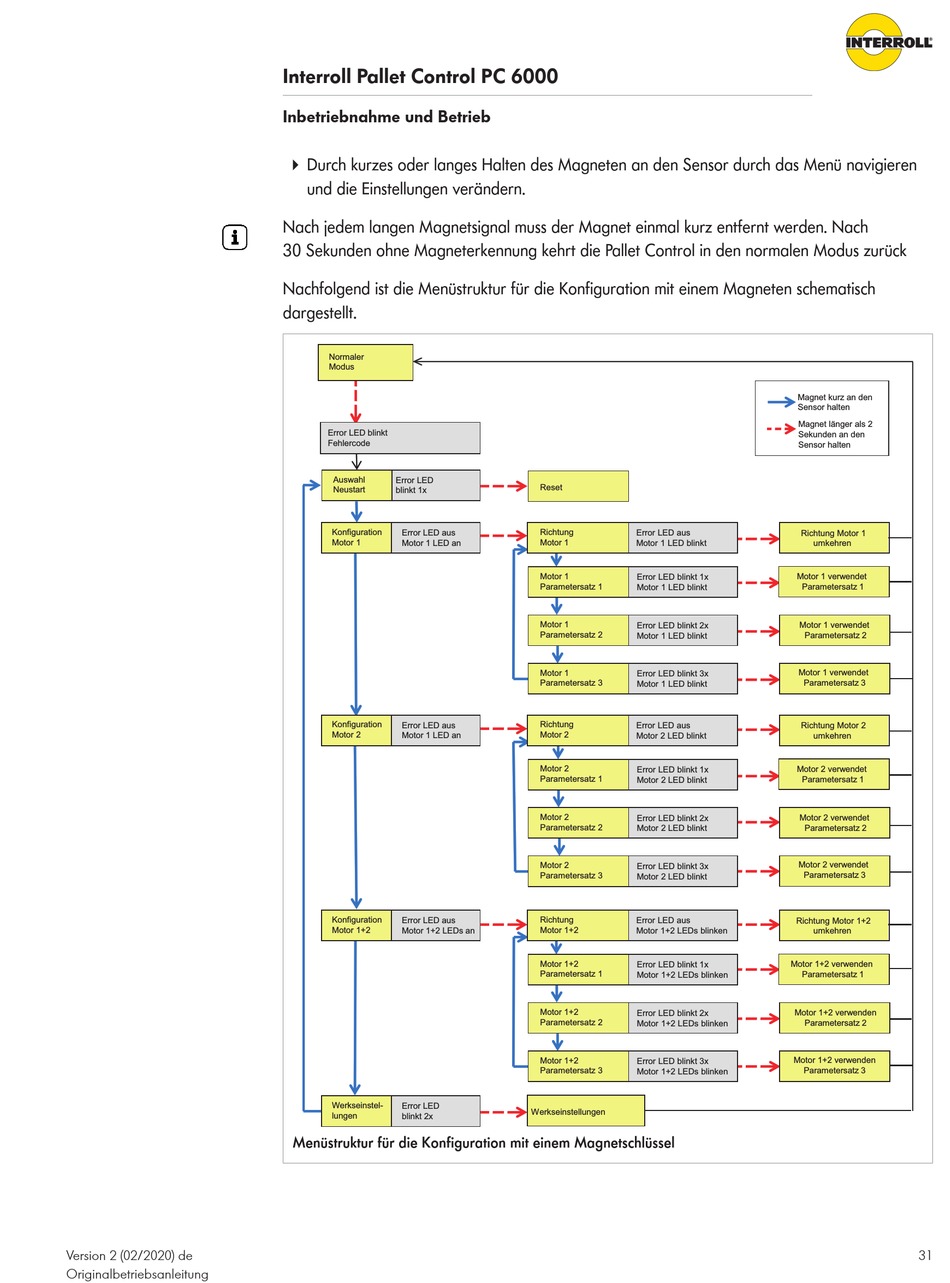

Menüstruktur für die Konfiguration mit einem Magnetschlüssel
Reset
Richtung
v Error LED aus
Motor 1 Motor 1 LED blinkt
Motor 1 Error LED blinkt 1x
Parametersatz 1
Motor 1 LED blinkt
Motor 1
Error LED blinkt 2x
Parametersatz 2
Motor 1 LED blinkt
Motor 1
Error LED blinkt 3x
Parametersatz 3
Motor 1 LED blinkt
Richtung
Error LED aus
Motor 2
Motor 2 LED blinkt
Motor 2
Error LED blinkt 1x
Parametersatz 1
Motor 2 LED blinkt
Motor 2
Error LED blinkt 2x
Parametersatz 2
Motor 2 LED blinkt
Motor 2 Error LED blinkt 3x
Parametersatz 3
Motor 2 LED blinkt
Richtung
Error LED aus
Motor 1+2
Motor 1+2 LEDs blinken
Motor 1+2
Error LED blinkt 1x
Parametersatz 1
Motor 1+2 LEDs blinken
Motor 1+2
Error LED blinkt 2x
Parametersatz 2
Motor 1+2 LEDs blinken
Motor 1+2 Error LED blinkt 3x
Parametersatz 3
Motor 1+2 LEDs blinken
Werkseinstellungen
Magnet kurz an den
Sensor halten
Magnet länger als 2
Sekunden an den
Sensor halten
Richtung Motor 1
umkehren
Motor 1 verwendet
Parametersatz 1
Motor 1 verwendet
Parametersatz 2
Motor 1 verwendet
Parametersatz 3
Richtung Motor 2
umkehren
Motor 2 verwendet
Parametersatz 1
Motor 2 verwendet
Parametersatz 2
Motor 2 verwendet
Parametersatz 3
Richtung Motor 1+2
umkehren
Motor 1+2 verwenden
Parametersatz 1
Motor 1+2 verwenden
Parametersatz 2
Motor 1+2 verwenden
Parametersatz 3
