Montage und Installation
Im Auslieferungszustand ist an beiden Steuerungseingängen jeweils ein 0,7 m langes Kabel mit
einem 5-poligen Stecker vom Typ SAL-8B-RSS5.1 des Herstellers Conec vormontiert. Es ist für
den Anschluss an die Ausgänge einer RollerDrive Steuerung vorgesehen. Falls keine RollerDrive
Steuerung verwendet wird, kann man den Anschluss an eine SPS oder ähnliche Steuerung mit
Hilfe eines Adapterkabels realisieren.

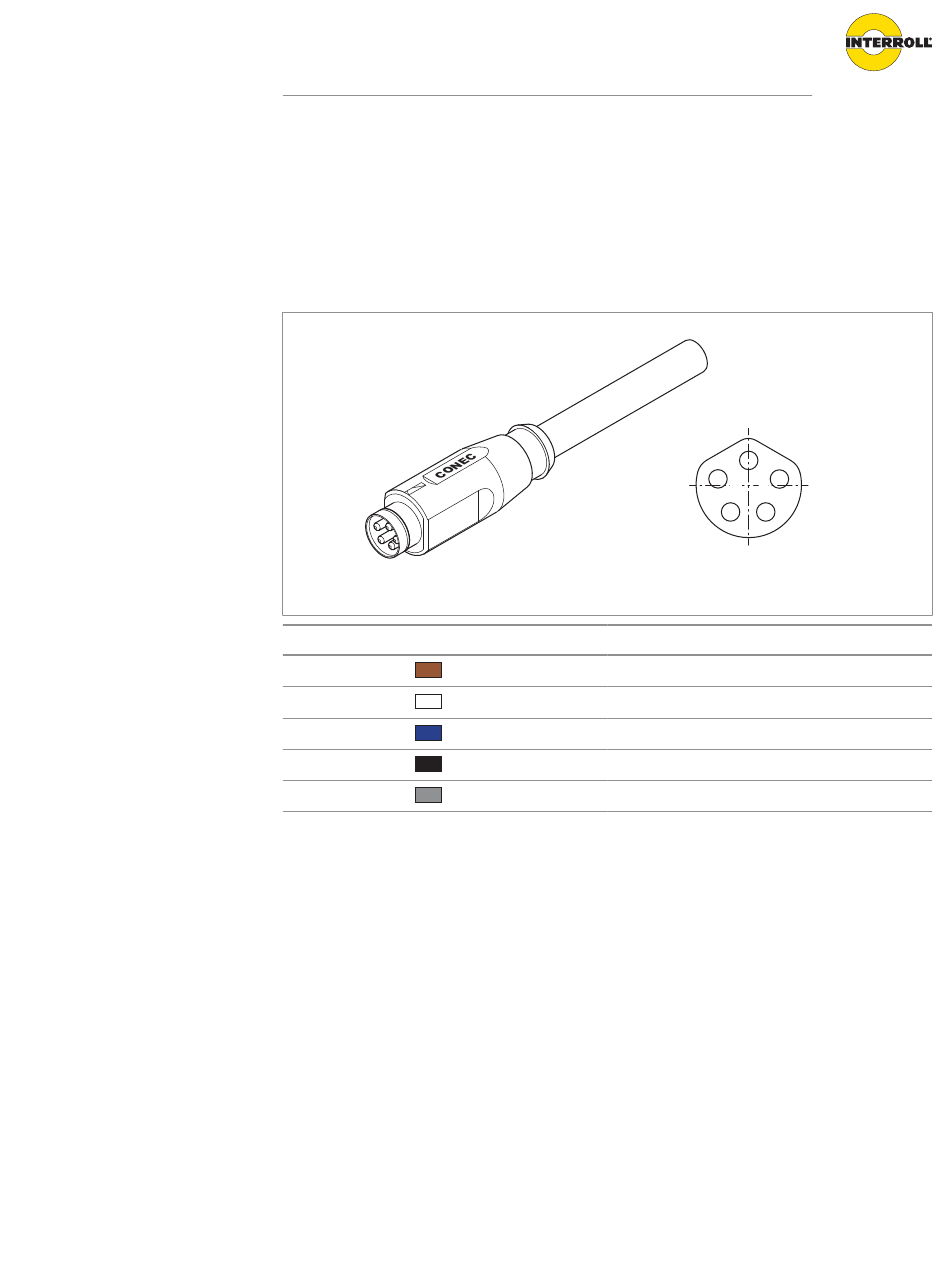

Der Stecker besitzt 5 Kontakte:
Steckverbinder 5-polig
Pin Kabel
Adernfarbe
1
- braun
2
- weiß
3
- blau
4
- schwarz
5
- grau
Steckerbelegung
5
3
1
4
2
Funktion
+24 V
Richtungssignal Eingang
Masse, 0 V
Fehlersignal Ausgang
Steuersignal Eingang
