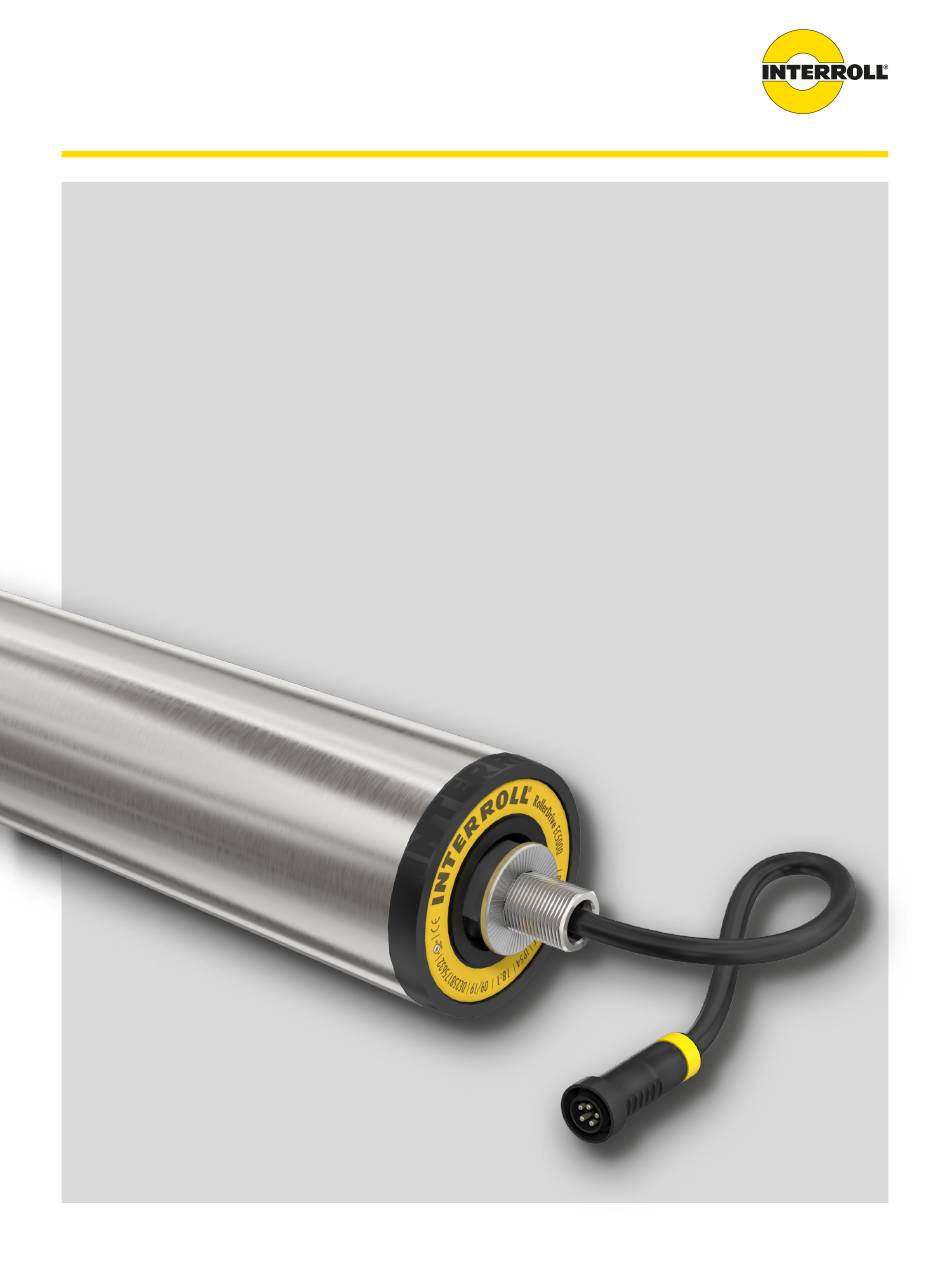

- Seite 1 INSPIRED BY EFFICIENCY Betriebsanleitung RollerDrive EC5000 AI / BI 24 V / 48 V DC, Analog Interface / Bus Interface...
- Seite 2 Nachbau der betreffenden Produkte. Alle in diesem Dokument enthaltenen Kennzeichen (geschützte Marken, wie Logos und geschäftliche Bezeichnungen) sind Eigentum der Interroll AG, CH oder Dritter und dürfen ohne vorherige schriftliche Einwilligung nicht verwandt, kopiert oder verbreitet werden. Online Version - nur für farblichen Druck geeignet!
-
Seite 3: Inhaltsverzeichnis
Inhalt Zu diesem Dokument Informationen zu dieser Betriebsanleitung Warnhinweise in diesem Dokument Symbole Sicherheitsbezogene Informationen Stand der Technik Bestimmungsgemäße Verwendung Anwendungsbereich Bestimmungswidrige Verwendung 2.4 Personalqualifikation Gefahren Personenschäden Elektrizität Rotierende Teile Hitze Arbeitsumgebung Störungen im Betrieb Wartung Unbeabsichtigtes Anlaufen Schnittstelle zu anderen Geräten Betriebsarten / Betriebsphasen Normalbetrieb Sonderbetrieb... - Seite 4 Inhalt Typenschild RollerDrive EC5000 als Ersatz für RollerDrive EC310 3.6 Produktidentifikation Technische Daten EC5000 20W - AI / BI - 24 V DC EC5000 35W - AI / BI - 24 V DC EC5000 50W - AI / BI - 24 V DC EC5000 20W - AI / BI - 48 V DC EC5000 35W - AI / BI - 48 V DC EC5000 50W - AI / BI - 48 V DC...
- Seite 5 Wartung RollerDrive überprüfen RollerDrive austauschen Reinigung Hilfe bei Störungen Fehlersuche Außerbetriebnahme und Entsorgung Außerbetriebnahme Entsorgung Anhang 10.1 Zubehör Interroll Steuerungen Interroll High Performance Netzteil RollerDrive Verlängerungsleitung PolyVee-Riemen PolyVee-Spannhilfsmittel PolyVee-Fingerschutz Werkzeug 10.2 Konformitätserklärung Version 2.4 (03/2020) Online Original-Betriebsanleitung 5 von 54...
-
Seite 7: Zu Diesem Dokument
Für Schäden und Betriebsstörungen, die aus der Nichtbeachtung dieser Betriebsanleitung resultieren, übernimmt der Hersteller keine Haftung. Wenn Sie nach dem Lesen der Betriebsanleitung noch Fragen haben, wenden Sie sich an den Interroll Kundenservice. Ansprechpartner in Ihrer Nähe finden Sie im Internet unter www.interroll.com/contact/ Anmerkungen und Anregungen zu unseren Betriebsanleitungen unter manuals@interroll.com Version 2.4 (03/2020) Online... -
Seite 8: Warnhinweise In Diesem Dokument
Zu diesem Dokument Warnhinweise in diesem Dokument Warnhinweise werden in dem Zusammenhang genannt in dem eine Gefahr auftreten kann, auf die sich die Warnhinweise beziehen. Sie sind nach folgendem Muster aufgebaut: SIGNALWORT Art und Quelle der Gefahr Folge(n) bei Missachtung Maßnahme(n) zur Vermeidung der Gefahr ¾ Signalwörter kennzeichnen Art und Schwere der Folgen, wenn die Maßnahmen zur Vermeidung der Gefahr nicht befolgt werden. -
Seite 9: Symbole
Zu diesem Dokument HINWEIS Bezeichnet eine Situation, die zu Sachschäden führen kann. Maßnahmen zur Vermeidung ¾ Symbole Dieses Zeichen weist auf nützliche und wichtige Informationen hin. ü Dieses Zeichen steht für eine Voraussetzung, die vor Montage- oder Wartungsarbeiten erfüllt sein muss. Dieses Zeichen steht für allgemeine sicherheitsbezogene Informationen. -
Seite 10: Sicherheitsbezogene Informationen
Sicherheitsbezogene Informationen Sicherheitsbezogene Informationen Stand der Technik Die RollerDrive EC5000 ist unter Berücksichtigung der geltenden Normen und dem Stand der Technik gebaut und wird betriebssicher ausgeliefert. Dennoch können bei der Verwendung Gefahren entstehen. Bei Missachtung der Hinweise in dieser Betriebsanleitung kann es zu lebensgefährlichen Verletzungen kommen! Darüber hinaus sind die für den Einsatzbereich geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 11: Bestimmungswidrige Verwendung
¾ gefahrbewusstes Arbeiten einhält. Folgende Zielgruppen werden in dieser Betriebsanleitung angesprochen: Bediener Bediener sind in die Bedienung und Reinigung der Interroll RollerDrive eingewiesen und befolgen die Sicherheitsvorschriften. Servicepersonal Das Servicepersonal verfügt über eine fachtechnische Ausbildung oder hat eine Schulung des Herstellers absolviert und führt die Wartungs- und Reparaturarbeiten durch. -
Seite 12: Gefahren
Sicherheitsbezogene Informationen Gefahren Hier finden Sie Informationen über verschiedene Arten von Gefahren oder Schäden, die im Zusammenhang mit dem Betrieb der RollerDrive auftreten können. Personenschäden Wartungs-, Installations- und Reparaturarbeiten am Gerät nur von autorisiertem Fachpersonal unter Einhaltung ¾ der geltenden Bestimmungen durchführen lassen. Vor dem Einschalten der RollerDrive sicherstellen, dass sich kein unbefugtes Personal in der Nähe des Förderers ¾... -
Seite 13: Wartung
Sicherheitsbezogene Informationen Wartung Da es sich um ein wartungsfreies Produkt handelt, genügt es, die RollerDrive regelmäßig auf sichtbare Schäden ¾ zu überprüfen. Die RollerDrive niemals öffnen! ¾ Unbeabsichtigtes Anlaufen Sicherstellen, dass die RollerDrive nicht unbeabsichtigt eingeschaltet werden kann, insbesondere bei Montage, ¾ bei Wartungsarbeiten und im Falle eines Fehlers. Schnittstelle zu anderen Geräten Bei der Einbindung der RollerDrive in eine Förderanlage können Gefahrenstellen entstehen. -
Seite 14: Mitgeltende Dokumentation
Mitgeltende Dokumentation Die RollerDrive EC5000 ist Teil der Interroll DC Platform, bestehend aus: • Interroll High Performance Netzteil HP5424 oder HP 5448 (24 V DC / 48 V DC) • Interroll MultiControl AI / BI • RollerDrive EC5000 AI / BI (24 V DC / 48 V DC) •... -
Seite 15: Produktinformationen
Produktinformationen Produktinformationen Komponenten 1 Rolle 4 Lagerboden mit Typenschild 2 Motor 5 Motorachse 3 Lager 6 Motorstecker mit Farbring und Kabel Farbringe an den Steckern Um die verschiedenen Ausführungen der RollerDrive EC5000 auf einfache Weise voneinander zu unterscheiden, ist der Motorstecker mit einem Farbring versehen. Farbring Ausführung RollerDrive Weiß... -
Seite 16: Produktbeschreibung
Produktinformationen Produktbeschreibung Die RollerDrive EC5000 kann in geraden Strecken und in Kurven eingesetzt werden und sorgt für eine konstante Fördergeschwindigkeit. Motor, Motorelektronik und Getriebe sind in der RollerDrive eingebaut. Beide Interface-Varianten (Analog / CAN-Bus) der RollerDrive EC5000 sind in drei verschiedenen Leistungsstufen erhältlich: •... - Seite 17 Die RollerDrive speist beim Abbremsen des Fördergutes Energie zurück. Dies führt zu einer geringeren Erwärmung des Motors und der Motorelektronik und verbessert die Energiebilanz der Anlage. Die Interroll Steuerungen sind mit einer Schaltung ausgerüstet, die einen Spannungsanstieg in der Spannungsversorgung verhindern.
-
Seite 18: Rollerdrive Ec5000 Bi Mit Can-Bus
• Durchschnittliche Leistung • Anzahl der Umdrehungen Zusätzlich wurden sogenannte Gesundheitsampeln und eine Lebensdauerampel integriert die über die angeschlossene Interroll MultiControl BI oder eine angeschlossene SPS auswertbar sind. Lebensdauerampel Anhand statistisch ermittelter Vergleichswerte, wird ein Signal ausgegeben, wenn die RollerDrive eine Lebensdauer erreicht, in der ein Austausch empfohlen wird. -
Seite 19: Gesundheitsampel
Produktinformationen Gesundheitsampel Für die Überwachung der aktuellen Werte der RollerDrive stehen sogenannte Gesundheits- oder Zustandsampeln zur Verfügung. So gibt es Gesundheitsampeln für die Überprüfung der • Temperatur • Leistung • Fehlerhäufigkeit Temperatur Grün Temperatur der RollerDrive in Ordnung. Gelb Temperatur der RollerDrive hat die Warngrenze erreicht. Die Temperatur der RollerDrive hat einen kritischen Wert überschritten. -
Seite 20: Verschiedene Betriebsmodi
Index Type fähig 6083h Profile acceleration UINT32 UINT32 UINT32 Getriebe- abhängig Weitere Informationen zum CAN-Bus entnehmen Sie der Betriebsanleitung „Interroll MultiControl BI” und dem Zusatzdokument „MultiControl / RollerDrive - Inbetriebnahme und Programmierung”. Das Zusatzdokument befindet sich im Downloadbereich unter www.interroll.com Version 2.4 (03/2020) Online 20 von 54 Original-Betriebsanleitung... -
Seite 21: Typenschild
Produktinformationen Typenschild Die Angaben auf dem Typenschild ermöglichen die Identifikation der RollerDrive. Dies ist erforderlich, um die RollerDrive bestimmungsgemäß einsetzen zu können. Typenschild 1 Hersteller 8 Elektrische Anschlusswerte 2 Bezeichnung 9 Schutzart* 3 Typenbezeichnung 10 Herstellung Kalenderwoche / Jahr 4 DF = Deep Frost (optional) 11 Seriennummer mit Länderkürzel 5 Mechanische Leistung 12 CE-Kennzeichnung 6 Typ Schnittstelle 13 UL-Kennzeichnung (optional) 7 Getriebeuntersetzung... -
Seite 22: Rollerdrive Ec5000 Als Ersatz Für Rollerdrive Ec310
Bei der Verwendung der RollerDrive EC5000 24 V DC 50 W AI als Ersatz für die RollerDrive EC310 muss ¾ ein eventuell verwendetes Verlängerungskabel in jedem Fall gewechselt werden. Beachten Sie die geänderten Geschwindigkeiten durch die unterschiedlichen Nenndrehzahlen der eingebauten Motoren und unterschiedliche Getriebeuntersetzungen. Um die geeignete Motorrolle auszuwählen stellt Interroll einen Konfigurator zur Verfügung unter: www.interroll.com RollerDrive EC310 RollerDrive EC5000 Nenndrehzahl Motor... -
Seite 23: Produktidentifikation
Produktinformationen Produktidentifikation Zur Identifizierung der RollerDrive sind folgende Angaben erforderlich: Information Möglicher Wert Eigener Wert RollerDrive Motortyp Typenschild Getriebeuntersetzung Seriennummer Mechanische Leistung Versorgungsspannung Analog / CAN-Bus Rohrdurchmesser 50 mm, 60 mm Rohrmaterial Edelstahl Stahl verzinkt Stahl verchromt Aluminium Rohrüberzug PVC-Schlauch 2 mm, 5 mm PU-Schlauch 2 mm Gummierung 2 bis 5 mm Konische Elemente 1,8°, 2,2°... -
Seite 24: Technische Daten
Produktinformationen Technische Daten EC5000 20W - AI / BI - 24 V DC Nennspannung 24 V DC, Schutzkleinspannung PELV Spannungsbereich 18 bis 28 V DC Nennstrom 1,2 A / 1,4 A Anlaufstrom 3,0 A Schaltschwelle Signaleingang Sicher „High”: U > 7 V DC „Drehrichtung” Sicher „Low”: U < 4 V DC Maximale Restwelligkeit der Spannungsversorgung Maximales Geräuschniveau 55 db(A) -
Seite 25: Ec5000 35W - Ai / Bi - 24 V Dc
Produktinformationen EC5000 35W - AI / BI - 24 V DC Nennspannung 24 V DC, Schutzkleinspannung PELV Spannungsbereich 18 bis 28 V DC Nennstrom 2,2 A / 2,4 A Anlaufstrom 5,5 A Schaltschwelle Signaleingang Sicher „High”: U > 7 V DC „Drehrichtung” Sicher „Low”: U < 4 V DC Maximale Restwelligkeit der Spannungsversorgung Maximales Geräuschniveau 55 db(A) (montiert) Schutzart... -
Seite 26: Ec5000 50W - Ai / Bi - 24 V Dc
Produktinformationen EC5000 50W - AI / BI - 24 V DC Nennspannung 24 V DC, Schutzkleinspannung PELV Spannungsbereich 18 bis 28 V DC Nennstrom 3,0 A / 3,4 A Anlaufstrom 7,5 A Schaltschwelle Signaleingang Sicher „High”: U > 7 V DC „Drehrichtung” Sicher „Low”: U < 4 V DC Maximale Restwelligkeit der Spannungsversorgung Maximales Geräuschniveau 55 db(A) (montiert) Schutzart... -
Seite 27: Ec5000 20W - Ai / Bi - 48 V Dc
Produktinformationen EC5000 20W - AI / BI - 48 V DC Nennspannung 48 V DC, Schutzkleinspannung PELV Spannungsbereich 36 bis 56 V DC Nennstrom 0,6 A / 0,7 A Anlaufstrom 1,5 A Schaltschwelle Signaleingang Sicher „High”: U > 7 V DC „Drehrichtung” Sicher „Low”: U < 4 V DC Maximale Restwelligkeit der Spannungsversorgung Maximales Geräuschniveau 55 db(A) (montiert) Schutzart... -
Seite 28: Ec5000 35W - Ai / Bi - 48 V Dc
Produktinformationen EC5000 35W - AI / BI - 48 V DC Nennspannung 48 V DC, Schutzkleinspannung PELV Spannungsbereich 36 bis 56 V DC Nennstrom 1,1 A / 1,2 A Anlaufstrom 2,8 A Schaltschwelle Signaleingang Sicher „High”: U > 7 V DC „Drehrichtung” Sicher „Low”: U < 4 V DC Maximale Restwelligkeit der Spannungsversorgung Maximales Geräuschniveau 55 db(A) (montiert) Schutzart... -
Seite 29: Ec5000 50W - Ai / Bi - 48 V Dc
Produktinformationen EC5000 50W - AI / BI - 48 V DC Nennspannung 48 V DC, Schutzkleinspannung PELV Spannungsbereich 36 bis 56 V DC Nennstrom 1,5 A / 1,7 A Anlaufstrom 3,8 A Schaltschwelle Signaleingang Sicher „High”: U > 7 V DC „Drehrichtung” Sicher „Low”: U < 4 V DC Maximale Restwelligkeit der Spannungsversorgung Maximales Geräuschniveau 55 db(A) (montiert) Schutzart... -
Seite 30: Leistungsdaten
Produktinformationen Leistungsdaten EC5000 20W - 24 V DC / 48 V DC Getriebe- Fördergeschwindigkeit Nenn- Beschleunigungs- Dauerblockier- Losbrech- untersetzung 50mm Rolle [m/s] drehmoment drehmoment drehmoment drehmoment [Nm] * [Nm] * [Nm] * [Nm] * Max. Min. 2,01 0,09 0,25 0,63 0,63 1,01 13:1... -
Seite 31: Ec5000 35W - 24 V Dc / 48 V Dc
Produktinformationen EC5000 35W - 24 V DC / 48 V DC Getriebe- Fördergeschwindigkeit Nenn- Beschleunigungs- Dauerblockier- Losbrech- untersetzung 50mm Rolle [m/s] drehmoment drehmoment drehmoment drehmoment [Nm] * [Nm] * [Nm] * [Nm] * Max. Min. 2,01 0,09 0,44 1,11 1,11 1,77 13:1 1,39... -
Seite 32: Ec5000 50W - 24 V Dc / 48 V Dc
Produktinformationen EC5000 50W - 24 V DC / 48 V DC Getriebe- Fördergeschwindigkeit Nenn- Beschleunigungs- Dauerblockier- Losbrech- untersetzung 50mm Rolle [m/s] drehmoment drehmoment drehmoment drehmoment [Nm] * [Nm] * [Nm] * [Nm] * Max. Min. 2,01 0,09 0,63 1,58 1,58 2,54 13:1 1,39... -
Seite 33: Steuerungen Für Die Rollerdrive Ec5000
Bus Interface 24 V 48 V 24 V 48 V Steuerung DriveControl 20 / DriveControl 54 DriveControl 2048 ZoneControl ConveyorControl MultiControl AI MultiControl BI Genauere Angaben zu den Steuerungen finden Sie in der entsprechenden Betriebsanleitung, im Interroll Katalog „Förderrollen, Rollerdrive, Steuerungen“ oder unter www.interroll.com. Version 2.4 (03/2020) Online Original-Betriebsanleitung 33 von 54... -
Seite 34: Rollerdrive-Stecker Ai
Produktinformationen 3.10 RollerDrive-Stecker AI Farbe Funktion Wert Braun Eingang der Nennspannung: 24 V DC 48 V DC Spannungsversorgung (+) Spannungsbereich: 18 bis 28 V DC 36 bis 56 V DC Weiß Eingang Drehrichtung vom „Low” = gegen den Uhrzeigersinn Kabelende der RollerDrive „High”... -
Seite 35: Rollerdrive-Stecker Bi
Produktinformationen Analoges Geschwindigkeits- / Startsignal (Pin 5) Spannungsbereich 0 bis 24 V DC Stopp (Zero Motion Hold) 0 bis 2,3 V DC Geschwindigkeit 2,3 V DC bis 10 V DC 2,3 V = Mindestgeschwindigkeit = 300 1/min 10 V = Höchstgeschwindigkeit = 6900 1/min Max. Geschwindigkeit 10 V DC bis 24 V DC Die Fördergeschwindigkeit ergibt sich aus der Getriebeuntersetzung und dem Spannungswert des analogen... -
Seite 36: Abmessungen Der Motorachse
Produktinformationen 3.12 Abmessungen der Motorachse Ausführung in Schutzgrad IP54 Ausführung in Schutzgrad IP66 RL = Referenzlänge / Bestelllänge EL = Einbaulänge, lichte Weite zwischen den Seitenprofilen 3.13 Abmessungen der Rollenböden der Nicht-Kabel-Seite PolyVee-Antriebskopf mit 11 mm Sechkantfederachse PolyVee-Antriebskopf mit M8 Innengewindebefestigung Rundriemen-Antriebskopf mit Rundriemen-Antriebskopf mit 11 mm Sechskantfederachse M8 Innengewindebefestigung Version 2.4 (03/2020) Online 36 von 54 Original-Betriebsanleitung... - Seite 37 Produktinformationen 2 Sicken und Sechskantfederachse konisch 2 Sicken und M8 Innengewindebefestigung Zahnriemen-Antriebskopf mit M8 Sechskantfederachse M8 Innengewindebefestigung Innengewindebefestigung konisch Kettenrad-Antriebskopf mit M8- Innengewindebefestigung Version 2.4 (03/2020) Online Original-Betriebsanleitung 37 von 54...
-
Seite 38: Ec5000 Ip66
Produktinformationen EC5000 IP66 2 Sicken und M8 Innengewindebefestigung M8 Innengewindebefestigung PolyVee-Antriebskopf mit M8 Innengewindebefestigung Version 2.4 (03/2020) Online 38 von 54 Original-Betriebsanleitung... -
Seite 39: Transport Und Lagerung
Jede RollerDrive nach dem Transport auf sichtbare Schäden kontrollieren. ¾ Bei festgestellten Schäden beschädigte Teile fotografieren. ¾ Bei Transportschäden sofort den Spediteur beziehungsweise Interroll informieren, um eventuelle ¾ Schadensersatzansprüche nicht zu verlieren. Die RollerDrive keinen starken Temperaturschwankungen aussetzen, da dies zur Bildung von Kondenswasser ¾... -
Seite 40: Montage Und Installation
Quetschgefahr durch rotierende Teile! Nicht mit den Fingern zwischen RollerDrive und Rundriemen beziehungsweise PolyVee-Riemen greifen. ¾ Schutzeinrichtung (z. B. Interroll PolyVee-Fingerschutz) anbringen, um ein Einklemmen der Finger im PolyVee- ¾ Riemen oder Rundriemen zu vermeiden. Geeignete Warnhinweise / Piktogramme am Förderer anbringen. -
Seite 41: Rollerdrive Einbauen
Montage und Installation RollerDrive einbauen Einführung der Befestigungsachse HINWEIS Beschädigung innen liegender Teile der RollerDrive durch unsachgemäßen Umgang! Befestigungsmutter noch nicht montieren ¾ RollerDrive-Kabel nicht verbiegen. Mindestens 12 mm Kabel zum Ausgleich von Zug- oder Druckbelastungen ¾ zugeben. Für einen korrekten Potentialausgleich aller metallischen Elemente der Fördereinheit (RollerDrive, Seitenprofil, ¾ Stützkonstruktion,…) sorgen. Eine unsachgemäße Erdung kann zu statischer Aufladung führen, die zu einer Störung oder dem vorzeitigen Ausfall der RollerDrive und/oder der angeschlossenen Steuerung führen kann. -
Seite 42: Befestigen Der Nicht-Kabel
Montage und Installation Befestigen der Nicht-Kabel-Seite Nachfolgend zwei Beispiele: Einführen der Feder-Sechskantachse Die Federachse nach innen drücken und die Achse entsprechend der Öffnung im Seitenprofil ausrichten. ¾ Feder-Sechskantachse loslassen, so dass sie in die Öffnung des Seitenprofils springt. ¾ Einführen des Innengewinde-Achsbolzens Eine Unterlegscheibe auf eine M8x20-Schraube aufsetzen. ¾ Die RollerDrive entsprechend der Öffnung im Seitenprofil ausrichten und die M8-Schraube mit der ¾ Unterlegscheibe in die Öffnung einführen. Den Achsbolzen mit einem Gabelschlüssel gegen Verdrehen sichern (je nach Ausführung des Achsbolzens Schlüsselweite SW 13 mm oder SW 19 mm). Version 2.4 (03/2020) Online 42 von 54 Original-Betriebsanleitung... -
Seite 43: Sichern Der Rollerdrive Im Seitenprofil
Montage und Installation Die Schraube mittels Drehmomentschlüssel mit einem Anzugsmoment von 20 Nm anziehen. ¾ Werden zur Befestigung der RollerDrive nicht die von Interroll gelieferten Teile verwendet werden, muss auf eine drehsichere Befestigung geachtet werden. Sichern der RollerDrive im Seitenprofil Auf der Befestigungsachse befindet sich nahe des Rollenbodens eine Mutter. Diese Innenmutter ist vormontiert und in... -
Seite 44: Montagewerkzeug (Zubehör)
Montage und Installation Montagewerkzeug (Zubehör) Zur Montage des PolyVee-Riemens empfehlen wir, das als Zubehör erhältliche PolyVee-Spannhilfsmittel zu verwenden. Erste Rolle befestigen. ¾ Das PolyVee-Spannhilfsmittel zwischen die befestigte Rolle und die noch nicht befestigte Rolle oder RollerDrive ¾ positionieren. Das PolyVee-Spannhilfsmittel um 90° drehen, so dass die Rollen in den dafür vorgesehenen Radien positioniert ¾... -
Seite 45: Warnhinweise Zur Elektroinstallation
Den RollerDrive-Stecker an den entsprechenden Anschluss der Interroll Steuerung anschließen. ¾ Falls keine Interroll Steuerung verwendet wird, so muss ein Adapterkabel zum Anschluss der RollerDrive an die Steuerung verwendet werden (Pinbelegung „RollerDrive-Stecker“ auf Seite 34). Wird der RollerDrive- Stecker abgeschnitten, erlischt die Gewährleistung! Bei der Verwendung einer Verlängerungsleitung zum Anschluss der RollerDrive darf eine Länge von max. -
Seite 46: Inbetriebnahme Und Betrieb
Sicherstellen, dass durch die Schnittstellen zu anderen Komponenten keine zusätzlichen Gefahrenstellen ¾ entstehen. Sicherstellen, dass die Verdrahtung mit der Spezifikation und den gesetzlichen Vorschriften übereinstimmt. ¾ Sicherstellen, dass sich keine Personen in den Gefahrenbereichen der Förderanlage aufhalten. ¾ Alle Schutzeinrichtungen überprüfen. ¾ Informationen zur Inbetriebnahme finden Sie in der Betriebsanleitung der verwendeten Interroll Steuerung beziehungsweise der eingesetzten Motorsteuerung. Version 2.4 (03/2020) Online 46 von 54 Original-Betriebsanleitung... -
Seite 47: Betrieb
Inbetriebnahme und Betrieb Betrieb Prüfung vor jeder Inbetriebnahme Sicherstellen, dass sich keine Personen in den Gefahrenbereichen der Förderanlage aufhalten. ¾ Sicherstellen, dass die RollerDrive nicht blockiert ist. ¾ RollerDrive auf sichtbare Schäden kontrollieren. ¾ Alle Schutzeinrichtungen überprüfen. ¾ Auflegen des Fördergutes genau spezifizieren und überwachen. ¾ Umgebungsbedingungen beim Betrieb beachten (siehe „Technische Daten“... -
Seite 48: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung WARNUNG Verletzungsgefahr durch unsachgemäßen Umgang! Wartungs- und Reinigungsarbeiten nur von autorisiertem und unterwiesenem (Fach)Personal durchführen ¾ lassen. Wartungs- und Reinigungsarbeiten nur in stromlosem Zustand durchführen. Die RollerDrive spannungsfrei ¾ schalten und gegen unbeabsichtigtes Wiedereinschalten sichern. Hinweisschilder aufstellen, die anzeigen, dass Wartungs- oder Reinigungsarbeiten durchgeführt werden. -
Seite 49: Reinigung
Richtung oder mit einer falschen und Drehrichtung nicht korrekt ändern. Geschwindigkeit. Falscher Drehzahl- Sollwertspannung prüfen. Spannungssollwert, falls die RollerDrive nicht mit einer Interroll- Steuerung betrieben wird. Unübliche Geräusche aus der Motor oder Getriebe beschädigt. RollerDrive austauschen. RollerDrive. Betrieb der RollerDrive RollerDrive-Kabel beschädigt. -
Seite 50: Außerbetriebnahme Und Entsorgung
Außerbetriebnahme und Entsorgung Außerbetriebnahme und Entsorgung VORSICHT Verletzungsgefahr durch unsachgemäßen Umgang! Außerbetriebnahme nur von autorisiertem Fachpersonal durchführen lassen. ¾ Die RollerDrive nur in stromlosem Zustand außer Betrieb nehmen. ¾ Die RollerDrive spannungsfrei schalten und gegen unbeabsichtigtes Wiedereinschalten sichern. ¾ Außerbetriebnahme RollerDrive-Kabel von der Steuerung trennen. -
Seite 51: Anhang
S-1000275 GatewayControl Ethernet/IP S-1001732 CentralControl S-1004027 SegmentControl S-1004024 ComControl S-1004025 MultiControl AI S-1103563 MultiControl BI S-1103564 Interroll High Performance Netzteil Artikel Artikelnummer HP5424 S-1113899 HP5448 S-1113900 RollerDrive Verlängerungsleitung Artikel Artikelnummer Verlängerungsleitung EC5000 (2 m) S-1113897 Version 2.4 (03/2020) Online Original-Betriebsanleitung... -
Seite 52: Polyvee-Riemen
Anhang PolyVee-Riemen Anzahl Rollen- Max. Förder- Artikelnummer Riemenbezeichnung Rippen teilungen gutgewicht kg +/- 1 mm S-1111211 S-1111217 S-1111220 S-1111222 S-1111224 S-1111216 S-1111219 S-1111221 S-1111223 S-1111225 PolyVee-Spannhilfsmittel Artikel Artikelnummer PolyVee-Spannhilfsmittel S-1101272 PolyVee-Fingerschutz Artikel Artikelnummer Rollenteilung 75 mm S-8863 Rollenteilung 100 mm S-8864 Werkzeug Artikel Artikelnummer Befestigungsnuss... -
Seite 53: Konformitätserklärung
Anhang VII B wurden erstellt und werden ggf. der zuständigen Behörde übermittelt. Die Inbetriebnahme der unvollständigen Maschine ist so lange untersagt, bis die Konformität der Gesamtmaschine/-anlage, in die sie eingebaut ist, mit der EG-Maschinenrichtlinie erklärt ist. Bevollmächtigt für die Zusammenstellung der technischen Unterlagen: Interroll Engineering GmbH, Höferhof 16, D-42929 Wermelskirchen Jörg Schiffler Product Compliance Officer Interroll Engineering GmbH Wermelskirchen, 24.01.2019 Version 2.4 (03/2020) Online... - Seite 54 INSPIRED BY EFFICIENCY © 2020 INTERROLL...
